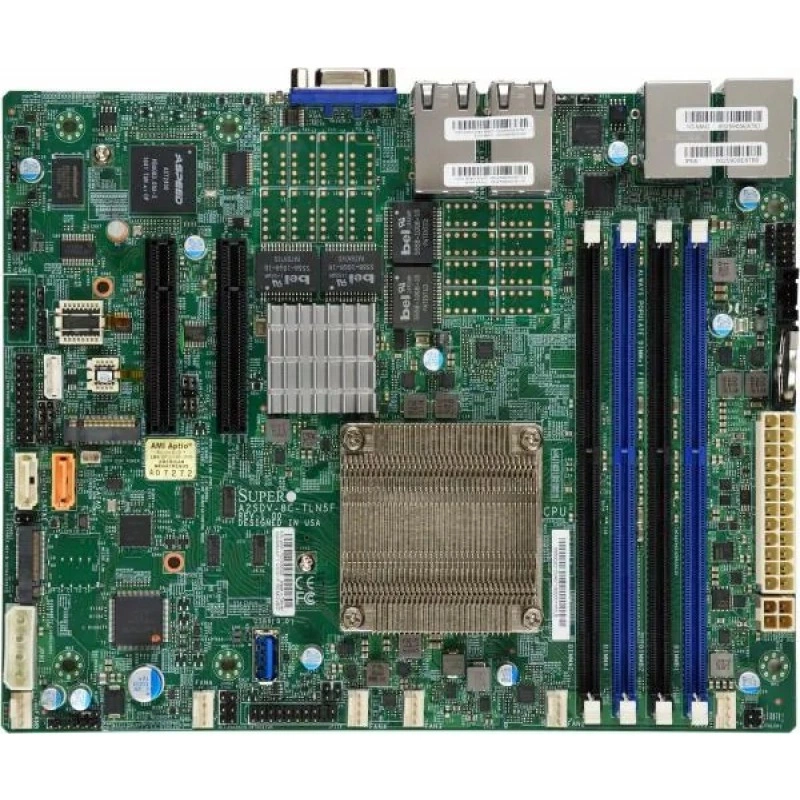

Материнская плата Supermicro A2SDV-16C-TLN5F MBD-A2SDV-16C-TLN5F

Основная информация о материнской плате Supermicro MBD-A2SDV-16C-TLN5F

Supermicro MBD-A2SDV-16C-TLN5F объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для компактных сетевых и встраиваемых систем. Аппаратное исполнение платы — A2SDV-16C-TLN5F. Вычислительная платформа: Intel Atom процессор C3958; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 31W TDP.

Формат платы — Flex ATX. Её габариты составляют 9" x 7.25" (22.86cm x 18.42cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 256GB ECC RDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s. Поддерживаемый тип и режимы RAM: 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM небуферизованная. Сетевые контроллеры и подключение: 4 LAN с 10GBase-T с Intel X557; 1 LAN с Intel i210 Gigabit Ethernet-контроллер; 4 RJ45 10GBase-T портов; 1 RJ45. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача A2SDV-16C-TLN5F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Встроенный процессор входит в аппаратную основу изделия; его исполнение проверяют по полному обозначению платы. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2400 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

• Процессорная подсистема: Intel Atom процессор C3958; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 31W TDP.
• Форм-фактор и габариты: Flex ATX; 9" x 7.25" (22.86cm x 18.42cm).
• Оперативная память: 4 разъёма DIMM; До 256GB ECC RDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s.
• Тип и режимы памяти: 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM небуферизованная.
• Сеть: 4 LAN с 10GBase-T с Intel X557; 1 LAN с Intel i210 Gigabit Ethernet-контроллер; 4 RJ45 10GBase-T портов; 1 RJ45.
• SATA: SoC контроллер для 2 SATA3 (6 Gbps) портов.
• PCIe: 1 PCIe 3.0 x8; Option для слот 6 или слот 7.
• USB: 4 USB 3.2 Gen1 порт(ы) (4 сзади).
• Управление: ASPEED AST2400 BMC.
• Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов, Системное управление, Регулировка оборотов вентиляторов, Две зоны охлаждения, 6 вентиляторов с контролем оборотов, Мониторинг состояния для регулировки оборотов, Разъёмы вентиляторов с PWM-управлением, Поддержка 3-pin вентиляторов без регулировки оборотов.

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро A2SDV-16C-TLN5F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор C3958; 1 процессорный разъём FCBGA-1310 поддерживается, поддерживаемый TDP До 31W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 256GB ECC RDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 RDIMM небуферизованная. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-505-203B, SC504-203B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. Проверяют охлаждение встроенного CPU, затем устанавливают DIMM. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата A2SDV-16C-TLN5F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
