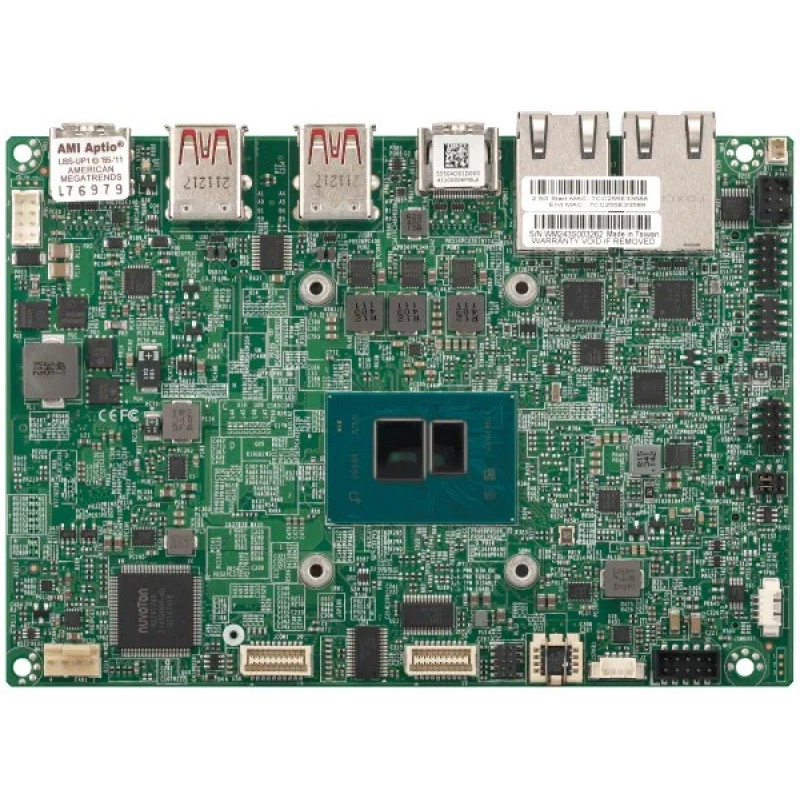

Материнская плата Supermicro A4SAN-E-WOHS MBD-A4SAN-E-WOHS

Основная информация о материнской плате Supermicro MBD-A4SAN-E-WOHS

Supermicro MBD-A4SAN-E-WOHS используют как основу компактных сетевых и встраиваемых систем. Модель A4SAN-E-WOHS определяет совместимость вычислительной части, памяти и расширения. Процессоры: Один FCBGA-1264; Intel Atom процессор x7433RE.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 1 разъём DIMM; Максимум памяти (1DPC): До 16GB 4800MT/s non-ECC DDR5 SO-DIMM; DDR5 4800 MHz, SODIMM x 1, Up to16GB, In-Band ECC поддерживается. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet-контроллер I226-IT; Два 2.5GbE, M.2 B-key w/ nano SIM & 5G module поддерживается. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Плата A4SAN-E-WOHS задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: Один FCBGA-1264; Intel Atom процессор x7433RE.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: Количество разъёмов: 1 разъём DIMM; Максимум памяти (1DPC): До 16GB 4800MT/s non-ECC DDR5 SO-DIMM; DDR5 4800 MHz, SODIMM x 1, Up to16GB, In-Band ECC поддерживается.
• Сеть: 2 LAN с Intel Ethernet-контроллер I226-IT; Два 2.5GbE, M.2 B-key w/ nano SIM & 5G module поддерживается.
• M.2: 1 M.2 PCIe 3.0 x1 SATA слот (B-key 2242(default)/2280/3052; USB 3.0; nano SIM holder); 1 M.2 PCIe 3.0 x1 слот (E-key 2230(default); USB 2.0); 1 M.2 PCIe 3.0 x1 SATA слот (M-key 2242(default)/2280).
• USB: 4 USB 3.2 Gen2 порт(ы) (сзади); 1 USB 2 порт(ы) (колодка); 4 USB3.2, 2 USB2.0, 4COM портов, audio с AMP, SMBus/I2C, 8bit GPIO.
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор).
• Системная логика: Система на кристалле SoC.
• Видео: 2 HDMI порт(ы); 1 48-bit LVDS порт(ы); 1 порт(ы).
• Безопасность: 1 TPM Chip.
