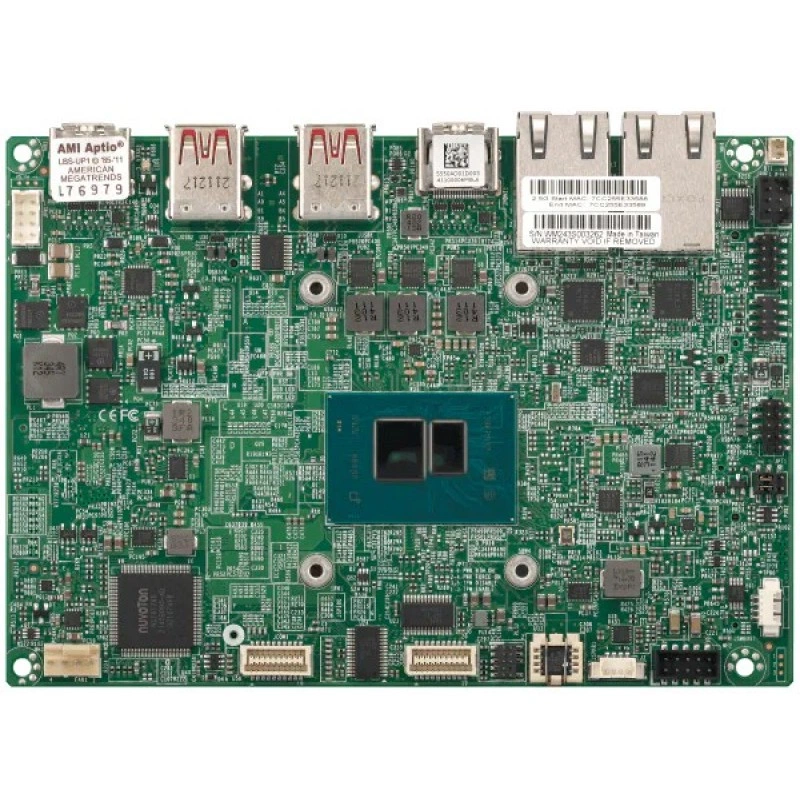

Материнская плата Supermicro A4SAN-L-WOHS MBD-A4SAN-L-WOHS

Основная информация о материнской плате Supermicro MBD-A4SAN-L-WOHS

Supermicro MBD-A4SAN-L-WOHS объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для компактных сетевых и встраиваемых систем. Аппаратное исполнение платы — A4SAN-L-WOHS. Вычислительная платформа: Один FCBGA-1264; Intel процессор N97.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 1 разъём DIMM; Максимум памяти (1DPC): До 16GB 4800MT/s non-ECC DDR5 SO-DIMM; DDR5 4800 MHz, SODIMM x 1, Up to16GB, In-Band ECC поддерживается. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet-контроллер I226-IT; Два 2.5GbE, M.2 B-key w/ nano SIM & 5G module поддерживается. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата A4SAN-L-WOHS задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

• Процессорная подсистема: Один FCBGA-1264; Intel процессор N97.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: Количество разъёмов: 1 разъём DIMM; Максимум памяти (1DPC): До 16GB 4800MT/s non-ECC DDR5 SO-DIMM; DDR5 4800 MHz, SODIMM x 1, Up to16GB, In-Band ECC поддерживается.
• Сеть: 2 LAN с Intel Ethernet-контроллер I226-IT; Два 2.5GbE, M.2 B-key w/ nano SIM & 5G module поддерживается.
• M.2: 1 M.2 PCIe 3.0 x1 SATA слот (B-key 2242(default)/2280/3052; USB 3.0; nano SIM holder); 1 M.2 PCIe 3.0 x1 SATA слот (M-key 2242(default)/2280); 1 M.2 PCIe 3.0 x1 CNVi слот (E-key 2230(default); USB 2.0).
• USB: 1 USB 2 порт(ы) (колодка); 4 USB 3.2 Gen2 порт(ы) (сзади); 4 USB3.2, 2 USB2.0, 4COM портов, audio с AMP, SMBus/I2C, 8bit GPIO.
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор).
• Системная логика: Система на кристалле SoC.
• Видео: 2 HDMI порт(ы); 1 48-bit LVDS порт(ы).
• Безопасность: 1 TPM Chip.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро A4SAN-L-WOHS подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Один FCBGA-1264; Intel процессор N97. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 1 разъём DIMM; Максимум памяти (1DPC): До 16GB 4800MT/s non-ECC DDR5 SO-DIMM; DDR5 4800 MHz, SODIMM x 1, Up to16GB, In-Band ECC поддерживается. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы проверяют охлаждение встроенного CPU и устанавливают DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата A4SAN-L-WOHS. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
