Артикул: MBD-H13DSG-OM

Наличие уточняйте

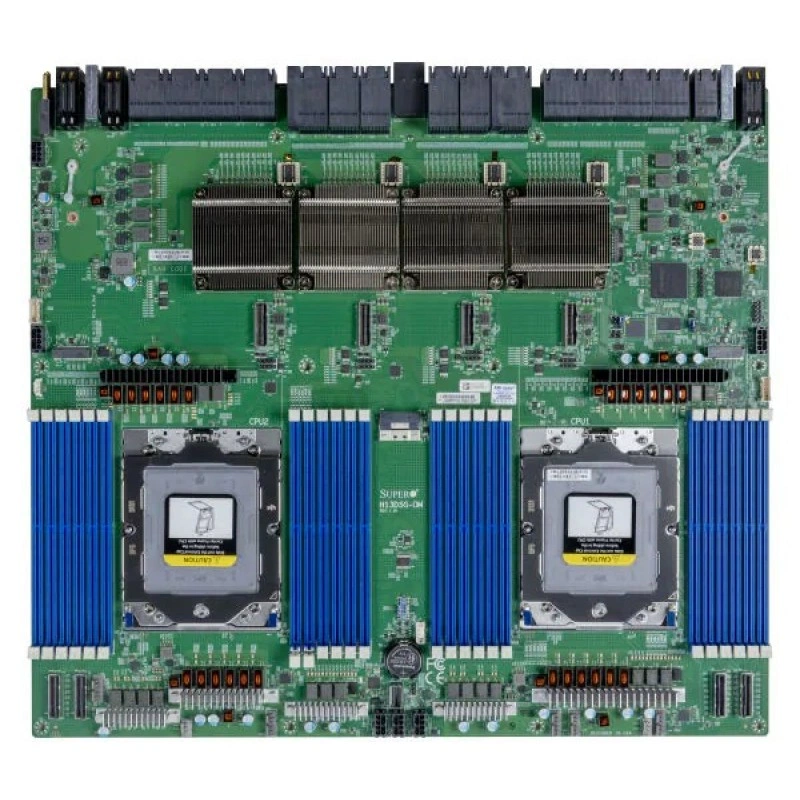

Материнская плата Supermicro H13DSG-⁠OM ( For A+ Server Only ) MBD-⁠H13DSG-⁠OM

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H13DSG-OM

Supermicro MBD-H13DSG-OM используют как основу серверных конфигураций с несколькими процессорными узлами. Модель H13DSG-OM определяет совместимость вычислительной части, памяти и расширения. Процессоры: 2 процессорных разъёма SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x).

Формат платы — Проприетарный. Её габариты составляют 17" x 14.96" (43.18cm x 37.99cm). Системная логика: Система на кристалле SoC. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 6TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 6TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти). Сетевые контроллеры и подключение: 1 RJ45 Выделенная LAN IPMI порт(ы). Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Функциональность H13DSG-OM проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 2 процессорных разъёма SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x).
  • Форм-фактор и габариты: Проприетарный; 17" x 14.96" (43.18cm x 37.99cm).
  • Оперативная память: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 6TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 6TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти).
  • Сеть: 1 RJ45 Выделенная LAN IPMI порт(ы).
  • SATA: 6 PCIe 5.0 x8 MCIO разъёмы; 2 SATA3 / PCIe 5.0 Hybrid x8 MCIO разъёмы.
  • M.2: 2 M.2 PCIe 3.0 x4 слоты (M-key 2280/22110).
  • USB: 2 USB 3.0 портов через I/O Плата.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 5x 6-pin разъёмы вентиляторов (До 5 вентиляторов).
  • Системная логика: Система на кристалле SoC.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро H13DSG-OM подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x). При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 6TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 6TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
H13DSG-OM2 процессорных разъёма SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 6TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 6TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти); 1 RJ45 Выделенная LAN IPMI порт(ы)
H13DSG-O-CPU2 процессорных разъёма SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 6TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 6TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (1DPC), скорость До 5200 MT/s (Подробности и ограничения — в разделе памяти)
H13DSG-O-CPU-D2 процессорных разъёма SP5; AMD EPYC 9004 серииКоличество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 6TB 4800MT/s ECC DDR5 RDIMM; Поддержка До DDR5 24 разъёма DIMM (1DPC), скорость До 4800 MT/s (Подробности и ограничения — в разделе памяти)
H13SAE-MFОдин процессор(ы); AMD EPYC 4004 / 4005 или AMD Ryzen 7000 / 9000 серииКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (1DPC): До 192GB 5600MT/s ECC/non-ECC DDR5 UDIMM; До 192GB ECC/non-ECC небуферизованная DIMM, DDR5-5600MHz, в 4 разъёма DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 1 LAN с ASPEED AST2600 BMC, Выделенная LAN для IPMI

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата H13DSG-OM. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H13DSG-OM

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 6TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 6TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии)
Ёмкость и слоты памяти
Поддержка До DDR5 24 разъёма DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти)
Количество разъёмов DIMM
24

Процессорная подсистема

Количество ядер
До 320C/640T
Поддерживаемые процессоры
2 процессорных разъёма SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)
Сокет процессора
SP5
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
2

Интерфейсы и расширение

Порты USB
2 USB 3.0 портов через I/O Плата
Сетевые порты
1 RJ45 Выделенная LAN IPMI порт(ы)

Комплектация и совместимость

Условия и ограничения
поддержка До 400W TDP CPUs

Конструкция и условия эксплуатации

Габариты
17" x 14.96" (43.18cm x 37.99cm)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
6 PCIe 5.0 x8 MCIO разъёмы; 2 SATA3 / PCIe 5.0 Hybrid x8 MCIO разъёмы
Разъёмы M.2
2 M.2 PCIe 3.0 x4 слоты (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
5x 6-pin разъёмы вентиляторов (До 5 вентиляторов)
Дополнительные функции
6 MCIO (PCIe 5.0 x8) порт(ы); 2 MCIO (PCIe 5.0 x8/SATA3) порт(ы); RoT
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,3.3V дежурное питание,Температура CPU,Защита CPU при перегреве,Температура памяти,VBAT,VRM temperature
Светодиодные индикаторы
BMC Heartbeat LED; Индикатор перегрева CPU/системы; Индикатор питания; UID/удалённый UID LED
Управление питанием
Настройка включения после восстановления питания; Управление питанием ACPI

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities
Тип BIOS
AMI 32MB SPI Flash EEPROM
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.4; Plug and Play (PnP); SMBIOS 3.5 или новее; UEFI 2.8; Поддержка USB-клавиатуры
