Артикул: MBD-H13SRH

Наличие уточняйте

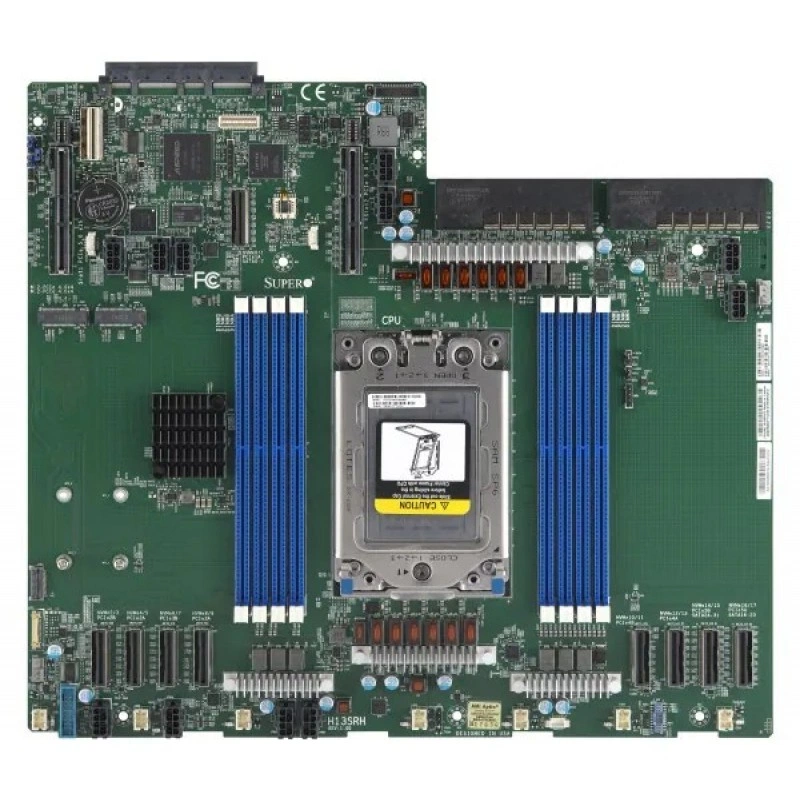

Материнская плата Supermicro H13SRH ( For A+ Server Only ) MBD-⁠H13SRH

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H13SRH

Supermicro MBD-H13SRH объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверов и специализированных вычислительных узлов. Аппаратное исполнение платы — H13SRH. Вычислительная платформа: 1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000WX/7000WX серии.

Формат платы — Проприетарный. Её габариты составляют 13" x 11.5" (33.02cm x 29.21cm). Системная логика: WRX90. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM; До 2TB памяти с скорости 6400+MT/s (1DPC) с overclocking Поддержка**Max. capacity До 8TB *Currently largest capacity on market is 256GB/per DIMM**память addressing До 1TB/канал is subject до AMD Infrastructure Roadmap для разъём sTR5 процессоры; Overclocking поддерживается on CPU и RDIMM. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

При проектировании сервера на H13SRH сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000WX/7000WX серии.
  • Форм-фактор и габариты: Проприетарный; 13" x 11.5" (33.02cm x 29.21cm).
  • Оперативная память: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM; До 2TB памяти с скорости 6400+MT/s (1DPC) с overclocking Поддержка**Max. capacity До 8TB *Currently largest capacity on market is 256GB/per DIMM**память addressing До 1TB/канал is subject до AMD Infrastructure Roadmap для разъём sTR5 процессоры; Overclocking поддерживается on CPU и RDIMM.
  • SATA: 9 PCIe 5.0 x8 MCIO разъёмы для 8 NVMe/SATA drives, Райзер Card и 2nd AIOM2 PCIe 5.0 x16 для Райзер Card.
  • M.2: 2 M.2 PCIe 4.0 x4 слоты (M-key 2280/22110).
  • USB: 1 USB 3.2 Gen2x2 порт(ы) (колодка).
  • Охлаждение: 7x 6-pin разъёмы вентиляторов (До 7 вентиляторов); Регулировка оборотов вентиляторов.
  • Системная логика: WRX90.
  • Безопасность: 1 TPM 2.0 колодка; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро H13SRH подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000WX/7000WX серии. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM; До 2TB памяти с скорости 6400+MT/s (1DPC) с overclocking Поддержка**Max. capacity До 8TB *Currently largest capacity on market is 256GB/per DIMM**память addressing До 1TB/канал is subject до AMD Infrastructure Roadmap для разъём sTR5 процессоры; Overclocking поддерживается on CPU и RDIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H13SRH1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000WX/7000WX серииКоличество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM; До 2TB памяти с скорости 6400+MT/s (1DPC) с overclocking Поддержка**Max. capacity До 8TB *Currently largest capacity on market is 256GB/per DIMM**память addressing До 1TB/канал is subject до AMD Infrastructure Roadmap для разъём sTR5 процессоры; Overclocking поддерживается on CPU и RDIMM
H13SSH1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 1R RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 2R RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы)
H13DSH2 процессорных разъёма SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 6TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии, MB R1.x/R2.0/R2.01); Максимум памяти (1DPC): До 6TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.0); Максимум памяти (1DPC): До 6TB 6400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.01); Поддержка До DDR5 24 разъёма DIMM (1DPC), скорость До 6400 MT/s (Подробности и ограничения — в разделе памяти); 1 RJ45 Выделенная LAN IPMI порт(ы)
H13SSH-EОдин процессор(ы); AMD EPYC 9004/9005 серии; (* AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 24 разъёма DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (1DPC): До 3TB 5200MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Максимум памяти (2DPC): До 6TB 4000MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии); Максимум памяти (2DPC): До 6TB 4400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии); Поддержка До DDR5 24 разъёма DIMM (2DPC), скорость До 5200MT/s (Подробности и ограничения — в разделе памяти); 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (ASPEED AST2600 BMC)

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата H13SRH. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H13SRH

Оперативная память

Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 8 разъёмов DIMM; Максимум памяти (1DPC): До 2TB 6400MT/s ECC DDR5 RDIMM
Ёмкость и слоты памяти
До 2TB памяти с скорости 6400+MT/s (1DPC) с overclocking Поддержка**Max. capacity До 8TB *Currently largest capacity on market is 256GB/per DIMM**память addressing До 1TB/канал is subject до AMD Infrastructure Roadmap для разъём sTR5 процессоры; Overclocking поддерживается on CPU и RDIMM
Количество разъёмов DIMM
8

Процессорная подсистема

Количество ядер
До 96C/192T
Поддерживаемые процессоры
1 процессорный разъём sTR5 (LGA-4844); AMD Ryzen Threadripper PRO 9000WX/7000WX серии
Сокет процессора
sTR5; LGA-4844
Чипсет
WRX90
Количество процессорных разъёмов
1

Интерфейсы и расширение

Порты USB
1 USB 3.2 Gen2x2 порт(ы) (колодка)

Комплектация и совместимость

Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
13" x 11.5" (33.02cm x 29.21cm)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
9 PCIe 5.0 x8 MCIO разъёмы для 8 NVMe/SATA drives, Райзер Card и 2nd AIOM2 PCIe 5.0 x16 для Райзер Card
Разъёмы M.2
2 M.2 PCIe 4.0 x4 слоты (M-key 2280/22110)

Питание и охлаждение

Вентиляторы и охлаждение
7x 6-pin разъёмы вентиляторов (До 7 вентиляторов); Регулировка оборотов вентиляторов
Контроль напряжений
+12V,+3.3V,+5V дежурное питание,3.3V дежурное питание,3x 4-pin разъёмы вентиляторов,Температура CPU,Защита CPU при перегреве,GPU temperature,Температура памяти,Температура PCH,PWM Регулировка оборотов вентиляторов,Температура системы,Vcore,Vmem
Управление питанием
Настройка включения после восстановления питания; Управление питанием ACPI; S4/S5

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities
Тип BIOS
AMI 32MB SPI Flash EEPROM
Функции BIOS
ACPI 6.5; Пробуждение по RTC; SMBIOS 3.6 или новее; UEFI 2.9
