Артикул: MBD-X11DPFF-SN

Наличие уточняйте

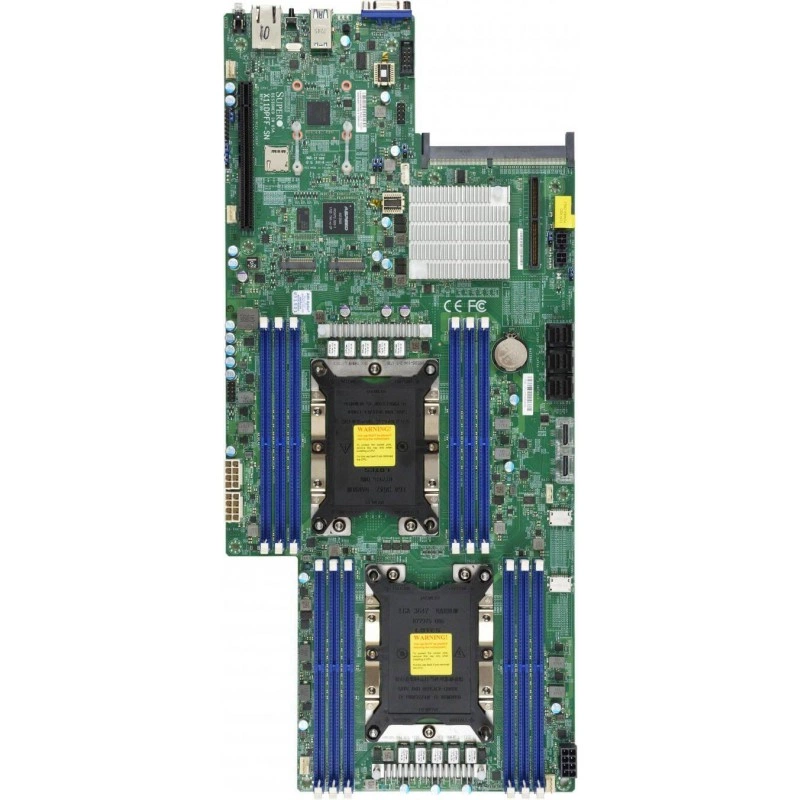

Материнская плата Supermicro X11DPFF-⁠SN ( For SuperServer Only ) MBD-⁠X11DPFF-⁠SN

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11DPFF-SN

Материнская плата Supermicro MBD-X11DPFF-SN предназначена для серверных конфигураций с несколькими процессорными узлами. При комплектации ориентируются на аппаратную модель X11DPFF-SN. Поддерживаемая процессорная конфигурация: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 165W TDP, Два UPI До 10.4 GT/s.

Формат платы — Проприетарный FatTwin. Её габариты составляют 8.441" x 18.724" (21.44cm x 47.56cm). Системная логика: Intel C621. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 12 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только). Поддерживаемый тип и режимы RAM: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: Один LAN, Networking options provided через SIOM module; 1 RJ45. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

При проектировании сервера на X11DPFF-SN сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2500. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 165W TDP, Два UPI До 10.4 GT/s.
  • Форм-фактор и габариты: Проприетарный FatTwin; 8.441" x 18.724" (21.44cm x 47.56cm).
  • Оперативная память: 12 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: Один LAN, Networking options provided через SIOM module; 1 RJ45.
  • SATA: Intel C621 контроллер для SATA3 (6 Gbps) портов; RAID 0,1,5,10; 12 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 2 SATA/PCIe 3.0 x4, RAID 0 & 1; Формат: 2260/2280/22110; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x16 Left Райзер слот,; 1 PCIe 3.0 x16 Right Райзер слот.
  • Управление: ASPEED AST2500.
  • Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); PWM Регулировка оборотов вентиляторов.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11DPFF-SN подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 165W TDP, Два UPI До 10.4 GT/s. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 12 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X11DPFF-SN2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 165W TDP, Два UPI До 10.4 GT/s12 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); Один LAN, Networking options provided через SIOM module; 1 RJ45
X11DPFF-SNR2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 165W TDP, Два UPI До 10.4 GT/s12 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; Один LAN, Networking options provided через SIOM module; 1 RJ45
X11DPFR-SN2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 165W TDP, Два UPI До 10.4 GT/s12 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); Один LAN, Networking options provided через SIOM module; 1 RJ45
X11DPG-SN2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s16 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 1 RJ45

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11DPFF-SN. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X11DPFF-SN

Оперативная память

Контроль ошибок памяти
Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
12 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только)
Ёмкость модулей DIMM
LRDIMM: 64GB; RDIMM: 64GB
Количество разъёмов DIMM
12
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 165W TDP, Два UPI До 10.4 GT/s
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 165W
Чипсет
Intel C621
Ядра и потоки
До 28 ядер
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Сетевые контроллеры
Один LAN, Networking options provided через SIOM module
Сетевые порты
1 RJ45
Слоты PCIe
1 PCIe 3.0 x16 Left Райзер слот,; 1 PCIe 3.0 x16 Right Райзер слот

Комплектация и совместимость

Условия и ограничения
** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.; BIOS версия 3.0a или новее is требуется до Поддержка 2-го поколения Intel Xeon Scalable Processors-SP; BIOS версия 3.0a или новее is требуется до Поддержка 2-го поколения Intel Xeon Scalable Processors-SP BIOS версия 3.2 или новее is требуется до Поддержка 2nd поколения Intel Xeon Scalable процессоры (codenamed Cascade Lake-R)

Конструкция и условия эксплуатации

Габариты
8.441" x 18.724" (21.44cm x 47.56cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный FatTwin

Накопители

Контроллер и порты SATA
Intel C621 контроллер для SATA3 (6 Gbps) портов; RAID 0,1,5,10; 12 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 2 SATA/PCIe 3.0 x4, RAID 0 & 1; Формат: 2260/2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); PWM Регулировка оборотов вентиляторов
Дополнительные функции
WOL, UID, RoHS, Поддержка Node Manager, Аппаратная защита CPU при перегреве, Контроль вскрытия корпуса, SDDC
Контроль напряжений
VBAT, Контроль напряжений CPU, Напряжение чипсета, 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, Напряжения памяти
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве
Светодиодные индикаторы
Индикатор активности BMC/IPMI; Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, SUM, KVM с Выделенная LAN, SPM, Intel Node Manager, SSM, Watchdog, IPMI (Intelligent Platform Management Interface) v2.0 с KVM Поддержка
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
