Артикул: MBD-X11DPT-BH

Наличие уточняйте

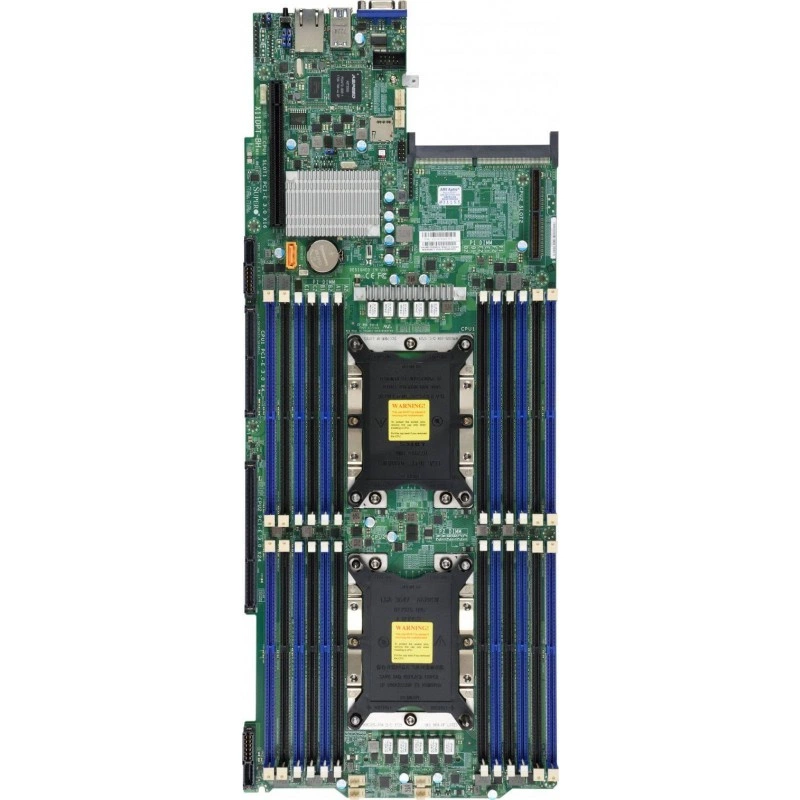

Материнская плата Supermicro X11DPT-⁠BH ( For SuperServer Only ) MBD-⁠X11DPT-⁠BH

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11DPT-BH

Supermicro MBD-X11DPT-BH — материнская плата для серверных конфигураций с несколькими процессорными узлами. Основой аппаратной конфигурации служит модель X11DPT-BH. Процессорная платформа: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s.

Формат платы — Проприетарный Twin. Её габариты составляют 7.62" x 19.4" (19.35cm x 49.28cm). Системная логика: Intel C621. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 24 разъёма DIMM; До 6TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только). Поддерживаемый тип и режимы RAM: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: Один LAN, Networking option provided через SIOM module; 1 Flexible LAN expansion через SIOM module. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

При проектировании сервера на X11DPT-BH сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2500. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s.
  • Форм-фактор и габариты: Проприетарный Twin; 7.62" x 19.4" (19.35cm x 49.28cm).
  • Оперативная память: 24 разъёма DIMM; До 6TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только).
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: Один LAN, Networking option provided через SIOM module; 1 Flexible LAN expansion через SIOM module.
  • SATA: Intel C621 контроллер для SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) порт(ы).
  • PCIe: 1 PCIe 3.0 x16 Left Райзер слот,; 1 PCIe 3.0 x16 Right Райзер слот; 1 PCIe 3.0 x24 Проприетарный слот (для Supermicro storage add-on card),; 1 PCIe 3.0 x16 SIOM LAN Networking слот,; 1 PCIe 3.0 x8 Проприетарный слот (для M.2 add-on card).
  • Управление: ASPEED AST2500.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); PWM Регулировка оборотов вентиляторов; Две зоны охлаждения.
  • Системная логика: Intel C621.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11DPT-BH подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 24 разъёма DIMM; До 6TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X11DPT-BH2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s24 разъёма DIMM; До 6TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только); Один LAN, Networking option provided через SIOM module; 1 Flexible LAN expansion через SIOM module
X11DPT-L2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 140W TDP, Два UPI До 10.4 GT/s8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MHz; До 2TB 3DS ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2 LAN с 1GbE с Marvell 88E1512; 2 RJ45
X11DPT-B2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s24 разъёма DIMM; До 6TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только); Один LAN, Networking options provided через SIOM module
X11DPT-PS2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 165W TDP, Два UPI До 10.4 GT/s16 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; Один LAN, Networking options provided через SIOM module

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11DPT-BH. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11DPT-BH

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
24 разъёма DIMM; До 6TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только)
Ёмкость модулей DIMM
LRDIMM: 64GB; RDIMM: 64GB
Количество разъёмов DIMM
24
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 205W
Чипсет
Intel C621
Ядра и потоки
До 28 ядер
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Сетевые контроллеры
Один LAN, Networking option provided через SIOM module
Сетевые порты
1 Flexible LAN expansion через SIOM module
Слоты PCIe
1 PCIe 3.0 x16 Left Райзер слот,; 1 PCIe 3.0 x16 Right Райзер слот; 1 PCIe 3.0 x24 Проприетарный слот (для Supermicro storage add-on card),; 1 PCIe 3.0 x16 SIOM LAN Networking слот,; 1 PCIe 3.0 x8 Проприетарный слот (для M.2 add-on card)

Комплектация и совместимость

Условия и ограничения
BIOS версия 3.0a или новее is требуется до Поддержка 2-го поколения Intel Xeon Scalable Processors-SP; BIOS версия 3.0a или новее is требуется до Поддержка 2-го поколения Intel Xeon Scalable Processors-SP BIOS версия 3.2 или новее is требуется до Поддержка 2nd поколения Intel Xeon Scalable процессоры (codenamed Cascade Lake-R)

Конструкция и условия эксплуатации

Габариты
7.62" x 19.4" (19.35cm x 49.28cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный Twin

Накопители

SATA DOM
1 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C621 контроллер для SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) порт(ы)

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); PWM Регулировка оборотов вентиляторов; Две зоны охлаждения
Дополнительные функции
WOL, UID, RoHS, Поддержка Node Manager, Аппаратная защита CPU при перегреве, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, SDDC
Контроль напряжений
Контроль напряжений CPU, Напряжение чипсета, 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, Напряжения памяти
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 6 разъёмы вентиляторов
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор активности BMC/IPMI
Управление питанием
Управление питанием ACPI

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, SUM, KVM с Выделенная LAN, SPM, SSM, IPMI2.0, Watchdog
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
