Артикул: MBD-X11OPi-CPU

Наличие уточняйте

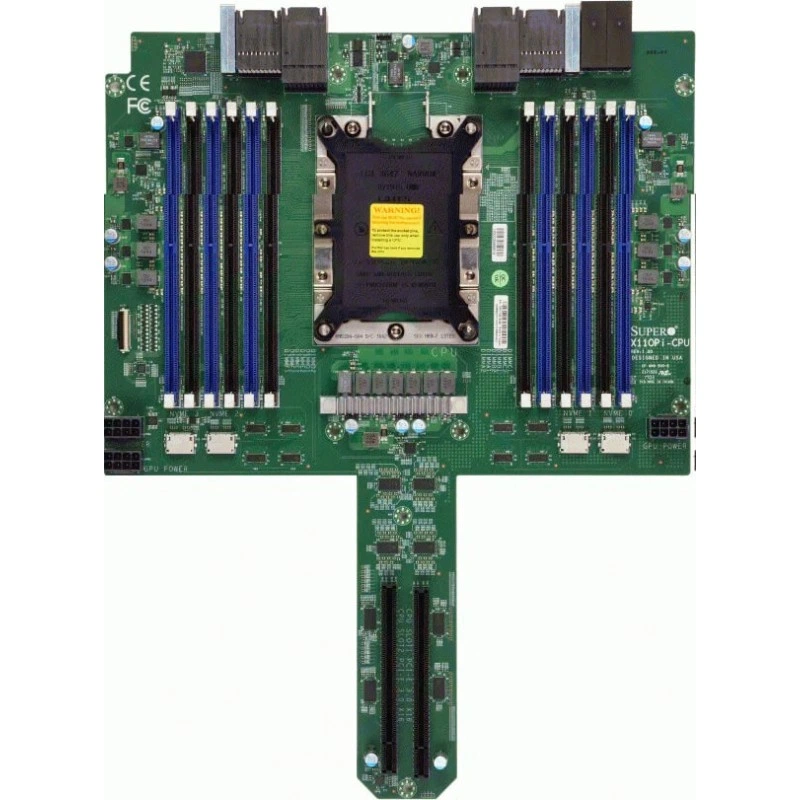

Материнская плата Supermicro X11OPi-⁠CPU ( For SuperServer Only ) MBD-⁠X11OPi-⁠CPU

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11OPi-CPU

Supermicro MBD-X11OPi-CPU объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверов и специализированных вычислительных узлов. Аппаратное исполнение платы — X11OPi-CPU. Вычислительная платформа: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 8 разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s.

Формат платы — Проприетарный. Её габариты составляют 11" x 14.33" (27.94cm x 36.4cm). Системная логика: Intel C621. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 12 разъёмов DIMM; До 3TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; Maximum System Capacity (8 CPU modules, 96 разъёмов DIMM):До 24TB ECC DDR4 @ 2933 MHz RDIMM/LRDIMM,До 24TB Intel Optane DC Persistent память, До 36TB combined память (DDR4and Optane DCPMM).; До 3TB 3DS ECC RDIMM, DDR4-2933MHz или 3TB DCPMM, DDR4-2666MHz, в 12 DIMM slotsMaximum System Capacity (8 CPU modules, 96 разъёмов DIMM):; До 24TB ECC DDR4 @ 2933 MHz RDIMM/LRDIMM;,До 24TB Intel Optane DC Persistent память;, До 36TB combined память (DDR4and Optane DCPMM).. Поддерживаемый тип и режимы RAM: 2933/2666/2400/2133 MT/s ECC DDR4 RDIMM (3DS). Сетевые контроллеры и подключение: 4 LAN с Intel X550 10GBase-T Ethernet-контроллер, (on PCH Плата); 4 LAN с Intel X550 10GBase-T Ethernet-контроллер (on PCH Плата). Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

При проектировании сервера на X11OPi-CPU сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2500. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 8 разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s.
  • Форм-фактор и габариты: Проприетарный; 11" x 14.33" (27.94cm x 36.4cm).
  • Оперативная память: 12 разъёмов DIMM; До 3TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; Maximum System Capacity (8 CPU modules, 96 разъёмов DIMM):До 24TB ECC DDR4 @ 2933 MHz RDIMM/LRDIMM,До 24TB Intel Optane DC Persistent память, До 36TB combined память (DDR4and Optane DCPMM).; До 3TB 3DS ECC RDIMM, DDR4-2933MHz или 3TB DCPMM, DDR4-2666MHz, в 12 DIMM slotsMaximum System Capacity (8 CPU modules, 96 разъёмов DIMM):; До 24TB ECC DDR4 @ 2933 MHz RDIMM/LRDIMM;,До 24TB Intel Optane DC Persistent память;, До 36TB combined память (DDR4and Optane DCPMM)..
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 RDIMM (3DS).
  • Сеть: 4 LAN с Intel X550 10GBase-T Ethernet-контроллер, (on PCH Плата); 4 LAN с Intel X550 10GBase-T Ethernet-контроллер (on PCH Плата).
  • SATA: Intel C621 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; (on Storage Плата); Intel C621 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10 (on Storage Плата).
  • M.2: Интерфейс M.2: 2 SATA/PCIe 3.0 x4, RAID 0 & 1; Формат: 2260/2280/22110; (M.2 слоты on PCH Плата).
  • PCIe: 2 PCIe 3.0 x16.
  • USB: (on PCH Плата).
  • Управление: ASPEED AST2500.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11OPi-CPU подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 8 разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 12 разъёмов DIMM; До 3TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; Maximum System Capacity (8 CPU modules, 96 разъёмов DIMM):До 24TB ECC DDR4 @ 2933 MHz RDIMM/LRDIMM,До 24TB Intel Optane DC Persistent память, До 36TB combined память (DDR4and Optane DCPMM).; До 3TB 3DS ECC RDIMM, DDR4-2933MHz или 3TB DCPMM, DDR4-2666MHz, в 12 DIMM slotsMaximum System Capacity (8 CPU modules, 96 разъёмов DIMM):; До 24TB ECC DDR4 @ 2933 MHz RDIMM/LRDIMM;,До 24TB Intel Optane DC Persistent память;, До 36TB combined память (DDR4and Optane DCPMM).; 2933/2666/2400/2133 MT/s ECC DDR4 RDIMM (3DS). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X11OPi-CPU2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 8 разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s12 разъёмов DIMM; До 3TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; Maximum System Capacity (8 CPU modules, 96 разъёмов DIMM):До 24TB ECC DDR4 @ 2933 MHz RDIMM/LRDIMM,До 24TB Intel Optane DC Persistent память, До 36TB combined память (DDR4and Optane DCPMM).; До 3TB 3DS ECC RDIMM, DDR4-2933MHz или 3TB DCPMM, DDR4-2666MHz, в 12 DIMM slotsMaximum System Capacity (8 CPU modules, 96 разъёмов DIMM):; До 24TB ECC DDR4 @ 2933 MHz RDIMM/LRDIMM;,До 24TB Intel Optane DC Persistent память;, До 36TB combined память (DDR4and Optane DCPMM).; 4 LAN с Intel X550 10GBase-T Ethernet-контроллер, (on PCH Плата); 4 LAN с Intel X550 10GBase-T Ethernet-контроллер (on PCH Плата)
X11DPG-OT-CPU2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s24 разъёма DIMM; До 6TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 6TB 3DS ECC RDIMM, DDR4-2933MT/s; До 6TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с 10Gbase-T, from C622
X11DPI-N2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с 1GbE LAN с Intel X722; 2 RJ45
X11SPH-nCTPF2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB 3DS ECC RDIMM, DDR4-2933MHz; До 2TB 3DS ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2 LAN с 10G SFP+ с Intel X722 + Inphi CS4227; 2 SFP+

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11OPi-CPU. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X11OPi-CPU

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
12 разъёмов DIMM; До 3TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; Maximum System Capacity (8 CPU modules, 96 разъёмов DIMM):До 24TB ECC DDR4 @ 2933 MHz RDIMM/LRDIMM,До 24TB Intel Optane DC Persistent память, До 36TB combined память (DDR4and Optane DCPMM).; До 3TB 3DS ECC RDIMM, DDR4-2933MHz или 3TB DCPMM, DDR4-2666MHz, в 12 DIMM slotsMaximum System Capacity (8 CPU modules, 96 разъёмов DIMM):; До 24TB ECC DDR4 @ 2933 MHz RDIMM/LRDIMM;,До 24TB Intel Optane DC Persistent память;, До 36TB combined память (DDR4and Optane DCPMM).
Ёмкость модулей DIMM
RDIMM: 8GB, 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
12
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 8 разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 205W
Чипсет
Intel C621
Ядра и потоки
До 28 ядер

Интерфейсы и расширение

Видеовыходы
1 VGA D-Sub разъём порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы); (on PCH Плата)
Порты USB
(on PCH Плата)
Сетевые контроллеры
4 LAN с Intel X550 10GBase-T Ethernet-контроллер, (on PCH Плата); 4 LAN с Intel X550 10GBase-T Ethernet-контроллер (on PCH Плата)
Слоты PCIe
2 PCIe 3.0 x16

Комплектация и совместимость

Условия и ограничения
BIOS версия 3.0 или новее is требуется до Поддержка 2nd поколения Intel Xeon Scalable процессоры

Конструкция и условия эксплуатации

Габариты
11" x 14.33" (27.94cm x 36.4cm)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
Intel C621 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; (on Storage Плата); Intel C621 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10 (on Storage Плата)
Разъёмы M.2
Интерфейс M.2: 2 SATA/PCIe 3.0 x4, RAID 0 & 1; Формат: 2260/2280/22110; (M.2 слоты on PCH Плата)

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); PWM Регулировка оборотов вентиляторов; 8 вентиляторов с контролем оборотов
Дополнительные функции
1 (TPM колодка on PCH Плата); UID; SDDC; RoHS, Halogen Free; 4x 8-pin GPU power разъёмы
Контроль напряжений
Контроль напряжений CPU, 1.2V (VDIMM), 1.05 (PCH), +5V, +3.3V, +12V, 8 -fan состояние
Контроль температуры
Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор активности BMC/IPMI; Индикатор перегрева CPU/системы; память DIMM ECC error LEDs

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, SUM, IPMI (Intelligent Platform Management Interface) v2.0 с KVM Поддержка
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
