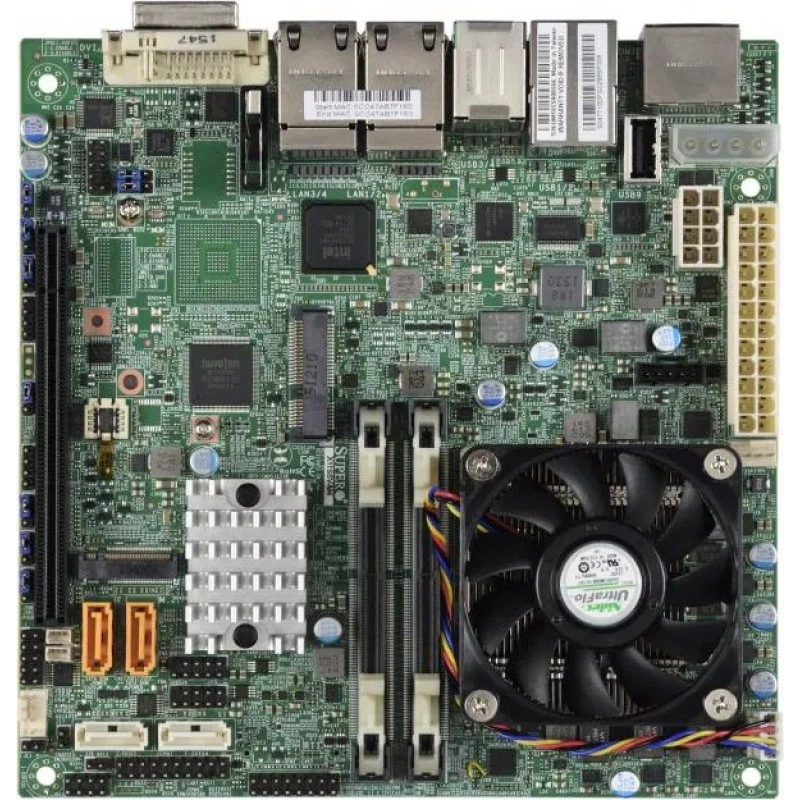

Материнская плата Supermicro X11SSV-M4 MBD-X11SSV-M4

Основная информация о материнской плате Supermicro MBD-X11SSV-M4

Supermicro MBD-X11SSV-M4 используют как основу компактных сетевых и встраиваемых систем. Модель X11SSV-M4 определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Xeon процессор E3-1515M v5; 1 процессорный разъём FCBGA-1440 поддерживается, поддерживаемый TDP До 45W TDP.

Формат платы — Mini-ITX. Её габариты составляют 6.7" x 6.7" (17.02cm x 17.02cm). Системная логика: Intel CM236. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 32GB небуферизованная ECC/non-ECC SODIMM, DDR4-2133MT/s. Поддерживаемый тип и режимы RAM: 2400/2133/1866 MT/s ECC/non-ECC DDR4 SODIMM небуферизованная (Рабочая скорость до 2133MHz). Сетевые контроллеры и подключение: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 LAN с Intel Ethernet-контроллер I350-AM2; 4 RJ45. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата X11SSV-M4 задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор E3-1515M v5; 1 процессорный разъём FCBGA-1440 поддерживается, поддерживаемый TDP До 45W TDP.
• Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
• Оперативная память: 2 разъёма DIMM; До 32GB небуферизованная ECC/non-ECC SODIMM, DDR4-2133MT/s.
• Тип и режимы памяти: 2400/2133/1866 MT/s ECC/non-ECC DDR4 SODIMM небуферизованная (Рабочая скорость до 2133MHz).
• Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 LAN с Intel Ethernet-контроллер I350-AM2; 4 RJ45.
• SATA: Intel CM236 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel RSTe; 4 SATA3 (6Gbps) порт(ы).
• M.2: Интерфейс M.2: SATA; Формат: 2280, 2242.
• PCIe: 1 PCIe 3.0 x16; Mini PCIe с mSATA Поддержка Bifurcation Поддержка on PCIE x16 слот.
• USB: 4 USB 3.2 Gen1 порт(ы) (4 сзади); 1 USB 2.0 порт(ы) (1 Type A).
• Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Разъёмы вентиляторов с PWM-управлением; Поддержка 3-pin вентиляторов без регулировки оборотов.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X11SSV-M4 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор E3-1515M v5; 1 процессорный разъём FCBGA-1440 поддерживается, поддерживаемый TDP До 45W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 2 разъёма DIMM; До 32GB небуферизованная ECC/non-ECC SODIMM, DDR4-2133MT/s; 2400/2133/1866 MT/s ECC/non-ECC DDR4 SODIMM небуферизованная (Рабочая скорость до 2133MHz). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11SSV-M4. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
