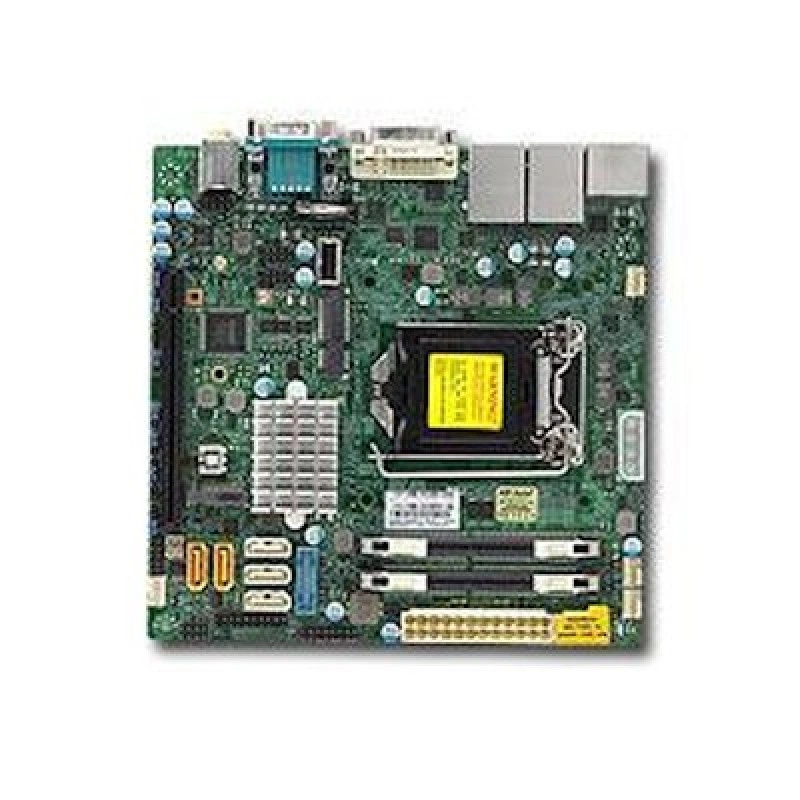

Материнская плата Supermicro MBD-X11SSV-Q (СУПЕРМИКРО)

Основная информация о материнской плате Supermicro MBD-X11SSV-Q

Материнская плата Supermicro MBD-X11SSV-Q относится к платформе mini-ITX и рассчитана на установку совместимых процессоров Intel для сокета LGA 1151. Это компактная серверная плата с чипсетом Intel Q170, которая подходит для сборки небольших серверов, рабочих станций и специализированных систем, где важны плотная компоновка, поддержка нескольких накопителей и сетевых подключений, а также возможность использовать оперативную память DDR4 SO-DIMM. Модель ориентирована на задачи, в которых требуется стабильная работа платформы и набор базовых серверных возможностей без избыточного форм-фактора. Плата поддерживает два модуля памяти DDR4 SO-DIMM и суммарно до 32 ГБ, что делает ее подходящей для компактных систем начального и среднего уровня. Наличие интерфейсов хранения, сетевых контроллеров и расширения позволяет использовать ее как основу для серверного узла, сетевого шлюза, встраиваемой системы или малогабаритного компьютера с профессиональным назначением.

Плата построена на логике Intel Q170 Express и использует сокет LGA 1151. Для памяти предусмотрены два слота DDR4 SO-DIMM с поддержкой до 32 ГБ и частотой DDR4-2400. В разделе интерфейсов хранения предусмотрены пять портов SATA3 6 Гбит/с с поддержкой RAID 0, 1, 5 и 10, а также M.2 с поддержкой PCIe 3.0 x4 и SATA, форм-фактором 2242/2280 и ключом M. Дополнительно доступны mini-PCIe с поддержкой mSATA, два сетевых порта Gigabit Ethernet и набор внутренних разъемов для системной интеграции. Такая конфигурация делает плату удобной для небольших серверных решений, где важны компактность, энергоэффективная компоновка и достаточный набор встроенных средств подключения.

Для ввода и вывода предусмотрены HDMI, DisplayPort и DVI-I, что расширяет варианты локального подключения дисплея. Также доступны два порта COM, TPM header, аудиокодек ALC 888S HD Audio, USB-порты и внутренние служебные разъемы. Встроенные функции управления и мониторинга включают SuperDoctor 5, NMI, AMT, vPro и Watchdog, поэтому плата подходит для систем, где требуется удаленное администрирование и базовый контроль состояния оборудования. В целом это компактная серверная материнская плата Supermicro для построения надежной миниатюрной платформы с современным набором портов, сетевых интерфейсов и поддержкой DDR4 SO-DIMM.

Ключевые особенности MBD-X11SSV-Q

• Форм-фактор: Mini-ITX.
• Сокет: LGA 1151 (Socket H4).
• Чипсет: Intel Q170 Express.
• Память: 2 слота DDR4 SO-DIMM, до 32 ГБ.
• Частота памяти: DDR4-2400.
• Накопители: 5 × SATA3 6 Гбит/с, RAID 0 / 1 / 5 / 10.
• M.2: PCIe 3.0 x4, SATA, M-Key, 2242 / 2280.
• Расширение: 1 × PCIe 3.0 x16, mini-PCIe с поддержкой mSATA.
• Сеть: 2 × Gigabit Ethernet.
• Видео: HDMI, DisplayPort, DVI-I.
• Управление: SuperDoctor 5, NMI, AMT, vPro, Watchdog.

Технические параметры

• Максимальный объем памяти: 32 ГБ.
• Тип памяти: Unbuffered non-ECC SO-DIMM DDR4.
• Порты SATA: 5 × SATA3 6 Гбит/с.
• Конфигурации RAID: 0, 1, 5, 10.
• Слот M.2: PCIe 3.0 x4 / SATA.
• Форм-фактор M.2: 2242 / 2280.
• Сетевые контроллеры: Dual GbE LAN.
• Сокет процессора: LGA 1151.

Монтаж и подключение

• Тип установки: внутренняя установка в совместимый корпус Mini-ITX.
• Интерфейсы подключения: HDMI, DisplayPort, DVI-I, SATA, M.2, mini-PCIe, COM, TPM header.
• Разъемы для интеграции: служебные внутренние headers для системной сборки.

Управление и обслуживание

• Средства администрирования: AMT, vPro, Watchdog.
• Мониторинг: SuperDoctor 5, NMI.

Применение

Материнская плата подходит для компактных серверов, встраиваемых систем, сетевых узлов и рабочих станций, где требуется небольшая плата с поддержкой DDR4 SO-DIMM, встроенной графикой и набором серверных функций. Ее можно использовать в проектах с ограниченным внутренним пространством корпуса и необходимостью подключения нескольких накопителей SATA и M.2.

Модель удобна для систем, в которых важны локальный видеовывод, несколько сетевых подключений и возможность удаленного контроля. Комбинация чипсета Intel Q170, слотов расширения и встроенных средств администрирования делает плату практичной основой для универсальной компактной платформы.
