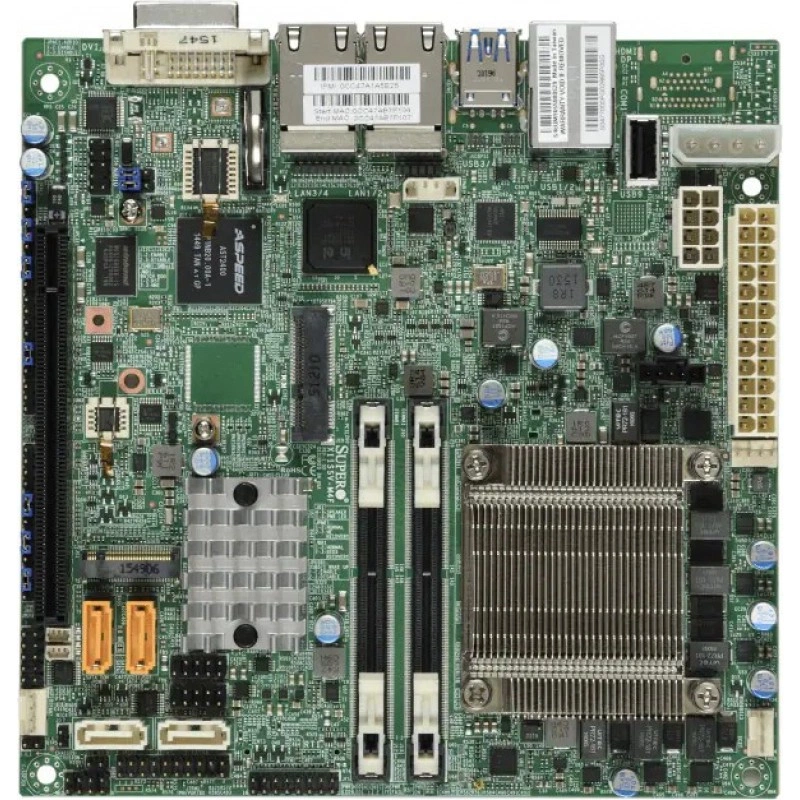

Материнская плата Supermicro X11SSV-M4F MBD-X11SSV-M4F

Основная информация о материнской плате Supermicro MBD-X11SSV-M4F

Supermicro MBD-X11SSV-M4F используют как основу компактных сетевых и встраиваемых систем. Модель X11SSV-M4F определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Xeon процессор E3-1585 v5; 1 процессорный разъём FCBGA-1440 поддерживается, поддерживаемый TDP До 65W TDP.

Формат платы — Mini-ITX. Её габариты составляют 6.7" x 6.7" (17.02cm x 17.02cm). Системная логика: Intel C236. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 2 разъёма DIMM; До 32GB небуферизованная ECC SODIMM, DDR4-2133MT/s; До 32GB ECC небуферизованная SO-DIMM DDR4 2133MHz; 2 разъёма DIMM. Поддерживаемый тип и режимы RAM: 2133/1866/1600 MT/s ECC DDR4 SODIMM небуферизованная. Сетевые контроллеры и подключение: 1 LAN с Intel Ethernet-контроллер I210-AT; 2 LAN с Intel Ethernet-контроллер I350-AM2; 1 LAN с Intel PHY I219LM LAN-контроллер, IPMI Shared LAN с I210-AT; 2; 4x 1GbE LAN w/ Intel I219LM, I210AT, I350AM2. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача X11SSV-M4F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Встроенный процессор входит в аппаратную основу изделия; его исполнение проверяют по полному обозначению платы. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Shared LAN (Intel I210AT). Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор E3-1585 v5; 1 процессорный разъём FCBGA-1440 поддерживается, поддерживаемый TDP До 65W TDP.
• Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
• Оперативная память: 2 разъёма DIMM; До 32GB небуферизованная ECC SODIMM, DDR4-2133MT/s; До 32GB ECC небуферизованная SO-DIMM DDR4 2133MHz; 2 разъёма DIMM.
• Тип и режимы памяти: 2133/1866/1600 MT/s ECC DDR4 SODIMM небуферизованная.
• Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT; 2 LAN с Intel Ethernet-контроллер I350-AM2; 1 LAN с Intel PHY I219LM LAN-контроллер, IPMI Shared LAN с I210-AT; 2; 4x 1GbE LAN w/ Intel I219LM, I210AT, I350AM2.
• SATA: Intel C236 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel RSTe; 4 SATA3 (6Gbps) порт(ы); 4 SATA3 (6Gbps) через C236; RAID 0, 1, 5, 10; 2 SATA DOM, 1 COM (в RJ45),TPM колодка, ALC 888S HD Audio.
• M.2: Интерфейс M.2: SATA; Формат: 2280, 2242.
• PCIe: 1 PCIe 3.0 x16; Mini PCIe с mSATA Поддержка Bifurcation Поддержка on PCIE x16 слот.
• USB: 4 USB 3.2 Gen1 порт(ы) (4 сзади); 1 USB 2.0 порт(ы) (1 Type A).
• Управление: ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Shared LAN (Intel I210AT).

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11SSV-M4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор E3-1585 v5; 1 процессорный разъём FCBGA-1440 поддерживается, поддерживаемый TDP До 65W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 2 разъёма DIMM; До 32GB небуферизованная ECC SODIMM, DDR4-2133MT/s; До 32GB ECC небуферизованная SO-DIMM DDR4 2133MHz; 2 разъёма DIMM; 2133/1866/1600 MT/s ECC DDR4 SODIMM небуферизованная. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-505-203B, SC504-203B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы проверяют охлаждение встроенного CPU и устанавливают DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11SSV-M4F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
