Артикул: MBD-X12DPFR-AN6
Наличие уточняйте

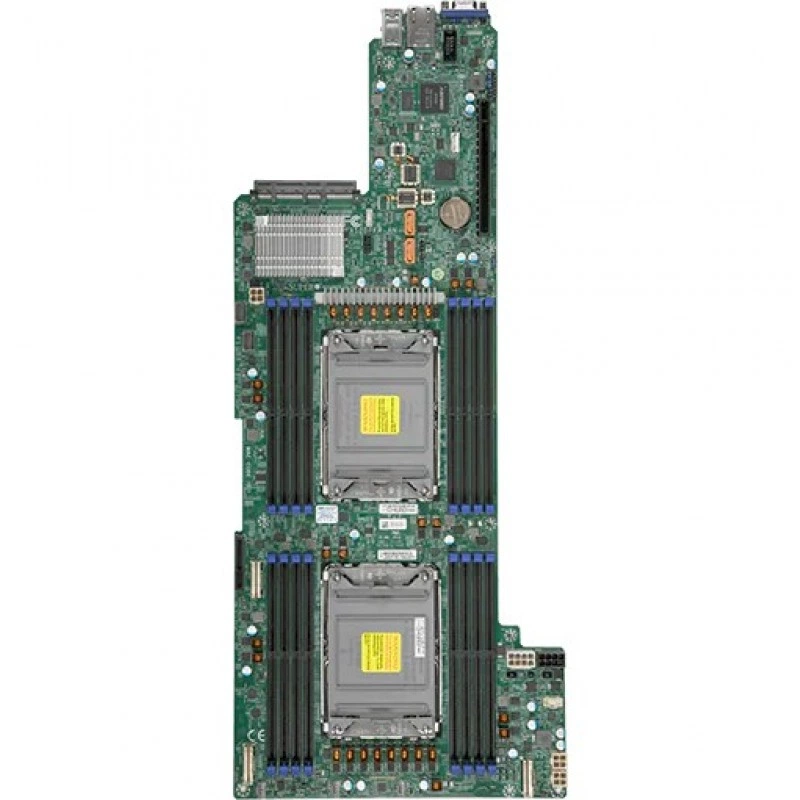

Материнская плата Supermicro X12DPFR-AN6 MBD-X12DPFR-AN6
Цена последней отгрузки со склада:
11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X12DPFR-AN6
Материнская плата Supermicro MBD-X12DPFR-AN6 предназначена для серверных конфигураций с несколькими процессорными узлами. При комплектации ориентируются на аппаратную модель X12DPFR-AN6. Поддерживаемая процессорная конфигурация: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 11.2 GT/s.
Формат платы — Проприетарный FatTwin. Системная логика: Intel C621A. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.
Память и её ёмкость: 16 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 16 разъёмов DIMM. Поддерживаемый тип и режимы RAM: ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: Один LAN, Networking options provided через AIOM module; 1 RJ45 Выделенная LAN IPMI порт. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.
Функциональные возможности
Практическая задача X12DPFR-AN6 — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.
Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.
Технические особенности
- Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 11.2 GT/s.
- Форм-фактор и габариты: Проприетарный FatTwin.
- Оперативная память: 16 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 16 разъёмов DIMM.
- Тип и режимы памяти: ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
- Сеть: Один LAN, Networking options provided через AIOM module; 1 RJ45 Выделенная LAN IPMI порт.
- SATA: Intel C621A контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы).
- PCIe: 1 PCIe 4.0 x16 Right Райзер слот,; 1 PCIe 4.0 x8 разъём для SMC add-on cards,; 1 PCIe 4.0 x16 AIOM, OCP 3.0 compliant.
- USB: 2 USB 3.2 Gen1 порт(ы) (2 сзади).
- Управление: ASPEED AST2600 BMC.
- Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов); PWM Регулировка оборотов вентиляторов.
Сценарии применения
Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.
Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.
Совместимость с оборудованием
Плату Супермикро X12DPFR-AN6 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 11.2 GT/s. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.
Параметры совместимой памяти: 16 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 16 разъёмов DIMM; ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.
Совместимость с программным обеспечением
Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.
Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X12DPFR-AN6 | 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 11.2 GT/s | 16 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 16 разъёмов DIMM; Один LAN, Networking options provided через AIOM module; 1 RJ45 Выделенная LAN IPMI порт |
| X12DPi-N6 | 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s | 18 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; P1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 18 DIMM slotsP1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; 2 LAN с Intel i350 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов |
| X12DPL-NT6 | 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 185W TDP, Два UPI До 11.2 GT/s | 8 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB ECC RDIMM, DDR4-3200MT/s; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45 10 Gigabit Ethernet LAN портов |
| X12DPi-NT6 | 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP, 3 UPI До 11.2 GT/s | 18 разъёмов DIMM; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB ECC RDIMM, DDR4-3200MT/s; P1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; До 4TB RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 18 DIMM slotsP1-DIMMB2 и P2-DIMMB2 are reserved для Intel Optane Persistent память 200 серии только.; 2 LAN с 10GBase-T с Intel X550; 2 RJ45 10 Gigabit Ethernet LAN портов |
Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.
Установка и подключение
До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.
На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.
Обслуживание и хранение
Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.
Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.
Комплектация
Основная позиция поставки — материнская плата X12DPFR-AN6. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X12DPFR-AN6
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 16 разъёмов DIMM; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MHz, в 16 разъёмов DIMM
- Ёмкость модулей DIMM
- 32GB, 64GB, 128GB; LRDIMM: 32GB, 64GB, 128GB; RDIMM: 32GB, 64GB, 128GB
- Количество разъёмов DIMM
- 16
- Тип и скорость памяти
- ECC DDR4 LRDIMM (3DS), RDIMM (3DS)
Процессорная подсистема
- Поддерживаемые процессоры
- 3rd поколения Intel Xeon Scalable процессоры; 2 процессорных разъёма LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 11.2 GT/s
- Сокет процессора
- LGA-4189
- Тепловой пакет CPU
- До 205W
- Чипсет
- Intel C621A
- Ядра и потоки
- До 36 ядер
- Количество процессорных разъёмов
- 2
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт(ы)
- Графический контроллер
- 1 ASPEED AST2600 BMC порт(ы)
- Порты USB
- 2 USB 3.2 Gen1 порт(ы) (2 сзади)
- Последовательные порты
- 1 COM порт(ы) (1 колодка)
- Сетевые контроллеры
- Один LAN, Networking options provided через AIOM module
- Сетевые порты
- 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 1 PCIe 4.0 x16 Right Райзер слот,; 1 PCIe 4.0 x8 разъём для SMC add-on cards,; 1 PCIe 4.0 x16 AIOM, OCP 3.0 compliant
Конструкция и условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 10°C - 35°C (50°F - 95°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- Проприетарный FatTwin
Накопители
- SATA DOM
- 2 SATA DOM (Disk on Module) power разъём Поддержка
- Контроллер и порты SATA
- Intel C621A контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы)
Питание и охлаждение
- Вентиляторы и охлаждение
- 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов); PWM Регулировка оборотов вентиляторов
- Дополнительные функции
- WOL, UID, RoHS, Поддержка Node Manager, Аппаратная защита CPU при перегреве, SDDC
- Контроль напряжений
- Контроль напряжений CPU, Напряжение чипсета, 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, +1.8V
- Контроль температуры
- Управление температурным режимом для 3 разъёмы вентиляторов; Мониторинг температуры CPU и корпуса; Защита CPU при перегреве
- Светодиодные индикаторы
- Индикатор активности BMC/IPMI; UID/удалённый UID
- Управление питанием
- Управление питанием ACPI
Управление и безопасность
- Аппаратная безопасность
- Trusted Platform Module (TPM) 2.0
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities
- Тип BIOS
- AMI UEFI
- Удалённое управление IPMI
- ASPEED AST2600 BMC
