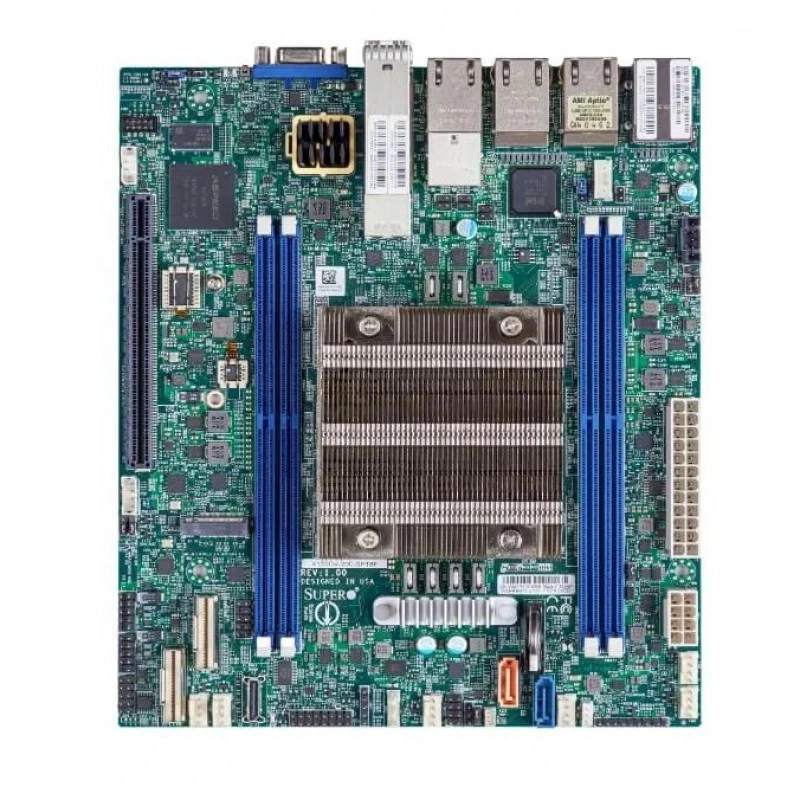

Материнская плата Supermicro X12SDV-14C-SPT8F MBD-X12SDV-14C-SPT8F

Основная информация о материнской плате Supermicro MBD-X12SDV-14C-SPT8F

Supermicro MBD-X12SDV-14C-SPT8F — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель X12SDV-14C-SPT8F. Процессорная платформа: Intel Xeon процессор D-2766NT; 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 97W TDP.

Формат платы — Micro-ATX. Её габариты составляют 7.5" x 8.5" (19.05cm x 21.59cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC/non-ECC, DDR4-2933MT/s. Поддерживаемый тип и режимы RAM: 2933/2666/2400 MT/s ECC/non-ECC DDR4 LRDIMM, RDIMM. Сетевые контроллеры и подключение: 2 LAN с 25G SFP28 LAN через SoC; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 4 LAN с Intel i350 Gigabit Ethernet-контроллер; 4 RJ45; 2 SFP28 25 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата X12SDV-14C-SPT8F задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор D-2766NT; 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 97W TDP.
• Форм-фактор и габариты: Micro-ATX; 7.5" x 8.5" (19.05cm x 21.59cm).
• Оперативная память: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC/non-ECC, DDR4-2933MT/s.
• Тип и режимы памяти: 2933/2666/2400 MT/s ECC/non-ECC DDR4 LRDIMM, RDIMM.
• Сеть: 2 LAN с 25G SFP28 LAN через SoC; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 4 LAN с Intel i350 Gigabit Ethernet-контроллер; 4 RJ45; 2 SFP28 25 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов.
• SATA: SoC контроллер для 2 SATA3 (6 Gbps) портов; RAID 0,1; 4 SATA портов через OCuLink (или PCIE3.0 x4 для NVMe); 2 SATA3 (6Gbps) порт(ы).
• M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x4; Формат: 2242/2280; Ключ: M-Key.
• PCIe: 1 PCIe 4.0 x16,; 1 PCIe 3.0 x4 (или 4x SATA), через Oculink,; 2 PCIe 4.0 x8, через SlimSAS.
• Управление: ASPEED AST2600 BMC.
• Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Системное управление, PWM Регулировка оборотов вентиляторов, Регулировка оборотов вентиляторов, 6 вентиляторов с контролем оборотов, Светодиодная индикация перегрева, Две зоны охлаждения.
