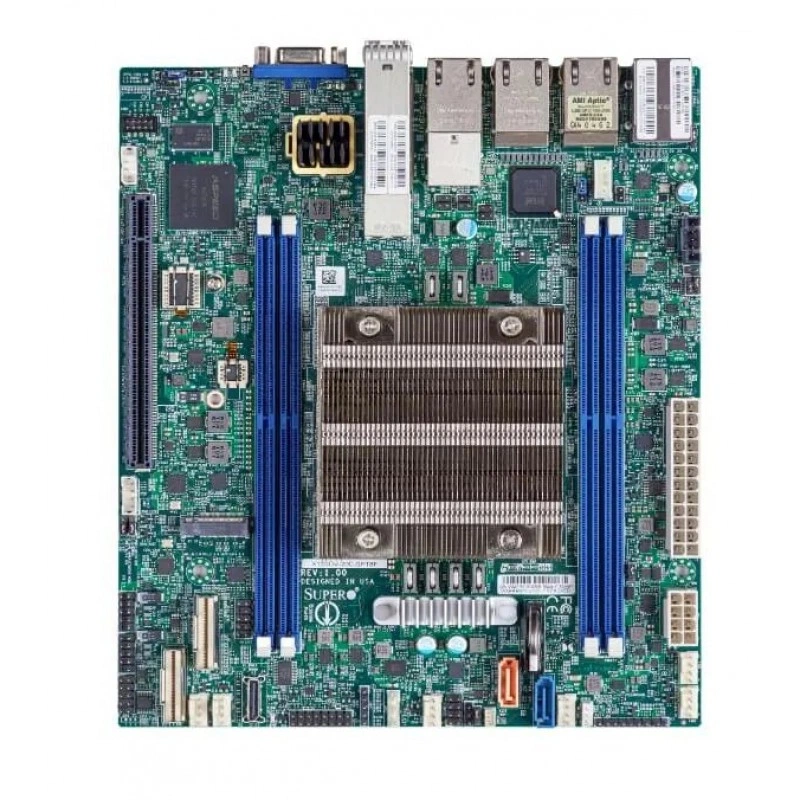

Материнская плата Supermicro X12SDV-4C-SPT8F MBD-X12SDV-4C-SPT8F

Основная информация о материнской плате Supermicro MBD-X12SDV-4C-SPT8F

Supermicro MBD-X12SDV-4C-SPT8F используют как основу компактных сетевых и встраиваемых систем. Модель X12SDV-4C-SPT8F определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Xeon процессор D-2712T; 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 65W TDP.

Формат платы — Micro-ATX. Её габариты составляют 7.5" x 8.5" (19.05cm x 21.59cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2666MT/s; До 256GB ECC RDIMM, DDR4-2666MT/s; До 512GB ECC/non-ECC, DDR4-2666MT/s. Поддерживаемый тип и режимы RAM: 2666/2400 MT/s ECC/non-ECC DDR4 LRDIMM, RDIMM. Сетевые контроллеры и подключение: 2 LAN с 25G SFP28 LAN через SoC; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 4 LAN с Intel i350 Gigabit Ethernet-контроллер; 4 RJ45; 2 SFP28 25 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Функциональность X12SDV-4C-SPT8F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Для этой встроенной платформы модель CPU определяется исполнением самой платы. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор D-2712T; 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 65W TDP.
• Форм-фактор и габариты: Micro-ATX; 7.5" x 8.5" (19.05cm x 21.59cm).
• Оперативная память: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2666MT/s; До 256GB ECC RDIMM, DDR4-2666MT/s; До 512GB ECC/non-ECC, DDR4-2666MT/s.
• Тип и режимы памяти: 2666/2400 MT/s ECC/non-ECC DDR4 LRDIMM, RDIMM.
• Сеть: 2 LAN с 25G SFP28 LAN через SoC; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 4 LAN с Intel i350 Gigabit Ethernet-контроллер; 4 RJ45; 2 SFP28 25 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов.
• SATA: SoC контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA портов через OCuLink (или PCIE3.0 x4 для NVMe); 2 SATA3 (6Gbps) порт(ы).
• M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x4; Формат: 2242/2280; Ключ: M-Key.
• PCIe: 1 PCIe 4.0 x16,; 1 PCIe 3.0 x4 (или 4x SATA), через Oculink,; 2 PCIe 4.0 x8, через SlimSAS.
• Управление: ASPEED AST2600 BMC.
• Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Системное управление, PWM Регулировка оборотов вентиляторов, Регулировка оборотов вентиляторов, 6 вентиляторов с контролем оборотов, Светодиодная индикация перегрева, Две зоны охлаждения.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X12SDV-4C-SPT8F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор D-2712T; 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 65W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2666MT/s; До 256GB ECC RDIMM, DDR4-2666MT/s; До 512GB ECC/non-ECC, DDR4-2666MT/s; 2666/2400 MT/s ECC/non-ECC DDR4 LRDIMM, RDIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12SDV-4C-SPT8F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
