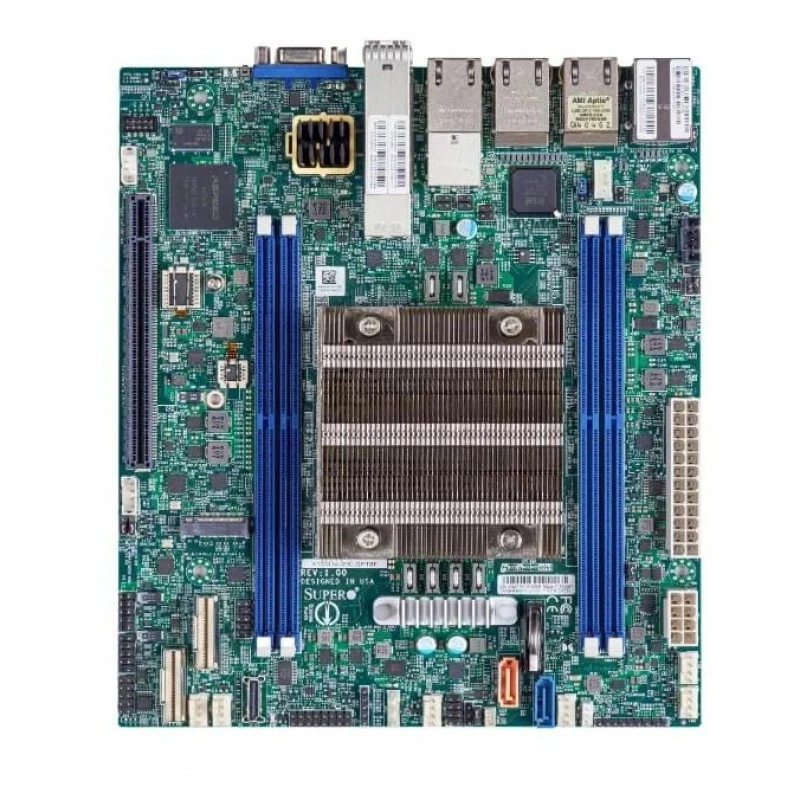

Материнская плата Supermicro X12SDV-8C-SPT8F MBD-X12SDV-8C-SPT8F

Основная информация о материнской плате Supermicro MBD-X12SDV-8C-SPT8F

Supermicro MBD-X12SDV-8C-SPT8F — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель X12SDV-8C-SPT8F. Процессорная платформа: Intel Xeon процессор D-2733NT; 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 80W TDP.

Формат платы — Micro-ATX. Её габариты составляют 7.5" x 8.5" (19.05cm x 21.59cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2666MT/s; До 256GB ECC RDIMM, DDR4-2666MT/s; До 512GB ECC/non-ECC, DDR4-2666MT/s. Поддерживаемый тип и режимы RAM: 2666/2400 MT/s ECC/non-ECC DDR4 LRDIMM, RDIMM. Сетевые контроллеры и подключение: 2 LAN с 25G SFP28 LAN через SoC; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 4 LAN с Intel i350 Gigabit Ethernet-контроллер; 4 RJ45; 2 SFP28 25 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Функциональность X12SDV-8C-SPT8F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Для этой встроенной платформы модель CPU определяется исполнением самой платы. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор D-2733NT; 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 80W TDP.
• Форм-фактор и габариты: Micro-ATX; 7.5" x 8.5" (19.05cm x 21.59cm).
• Оперативная память: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2666MT/s; До 256GB ECC RDIMM, DDR4-2666MT/s; До 512GB ECC/non-ECC, DDR4-2666MT/s.
• Тип и режимы памяти: 2666/2400 MT/s ECC/non-ECC DDR4 LRDIMM, RDIMM.
• Сеть: 2 LAN с 25G SFP28 LAN через SoC; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 4 LAN с Intel i350 Gigabit Ethernet-контроллер; 4 RJ45; 2 SFP28 25 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов.
• SATA: SoC контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA портов через OCuLink (или PCIE3.0 x4 для NVMe); 2 SATA3 (6Gbps) порт(ы).
• M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x4; Формат: 2242/2280; Ключ: M-Key.
• PCIe: 1 PCIe 4.0 x16,; 1 PCIe 3.0 x4 (или 4x SATA), через Oculink,; 2 PCIe 4.0 x8, через SlimSAS.
• Управление: ASPEED AST2600 BMC.
• Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Системное управление, PWM Регулировка оборотов вентиляторов, Регулировка оборотов вентиляторов, 6 вентиляторов с контролем оборотов, Светодиодная индикация перегрева, Две зоны охлаждения.

Сценарии применения

Эта компоновка подходит для проектов, где интегрированная вычислительная часть позволяет сократить число отдельных компонентов. В качестве рабочих задач можно рассматривать хранение данных, сбор телеметрии или сетевую обработку. Условия окружающей среды и охлаждение включают в требования к готовому устройству.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X12SDV-8C-SPT8F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор D-2733NT; 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 80W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2666MT/s; До 256GB ECC RDIMM, DDR4-2666MT/s; До 512GB ECC/non-ECC, DDR4-2666MT/s; 2666/2400 MT/s ECC/non-ECC DDR4 LRDIMM, RDIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Встроенный CPU не требует установки в отдельный сокет; проверяют крепление охлаждения и обдув. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X12SDV-8C-SPT8F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
