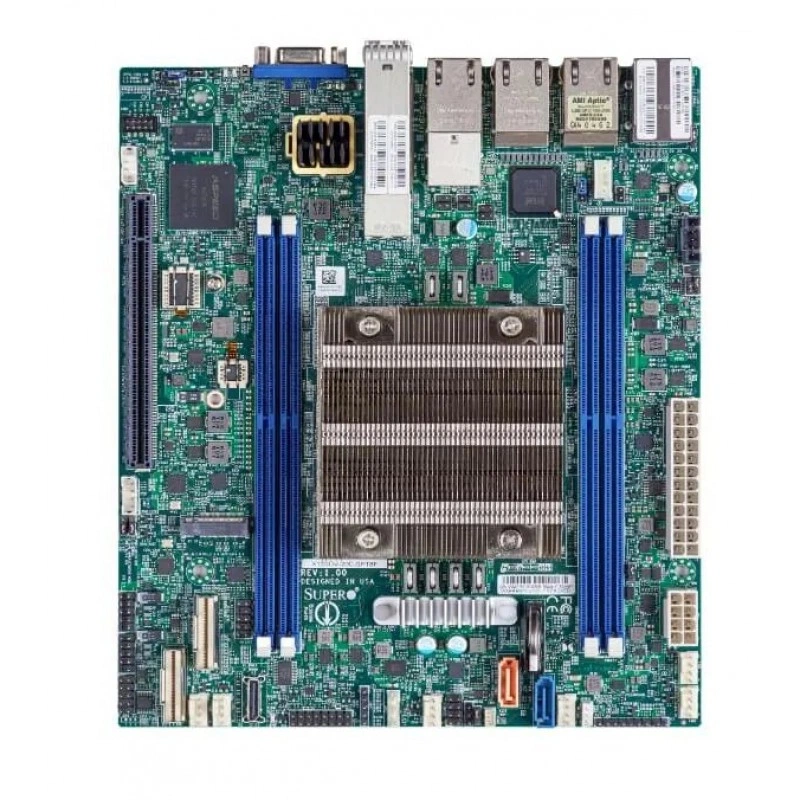

Материнская плата Supermicro X12SDV-20C-SPT8F MBD-X12SDV-20C-SPT8F

Основная информация о материнской плате Supermicro MBD-X12SDV-20C-SPT8F

Supermicro MBD-X12SDV-20C-SPT8F — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель X12SDV-20C-SPT8F. Процессорная платформа: Intel Xeon процессор D-2796NT; 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 120W TDP.

Формат платы — Micro-ATX. Её габариты составляют 7.5" x 8.5" (19.05cm x 21.59cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC/non-ECC, DDR4-2933MT/s. Поддерживаемый тип и режимы RAM: 2933/2666/2400 MT/s ECC/non-ECC DDR4 LRDIMM, RDIMM. Сетевые контроллеры и подключение: 2 LAN с 25G SFP28 LAN через SoC; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 4 LAN с Intel i350 Gigabit Ethernet-контроллер; 4 RJ45; 2 SFP28 25 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

При проектировании сервера на X12SDV-20C-SPT8F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2600 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

• Процессорная подсистема: Intel Xeon процессор D-2796NT; 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 120W TDP.
• Форм-фактор и габариты: Micro-ATX; 7.5" x 8.5" (19.05cm x 21.59cm).
• Оперативная память: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC/non-ECC, DDR4-2933MT/s.
• Тип и режимы памяти: 2933/2666/2400 MT/s ECC/non-ECC DDR4 LRDIMM, RDIMM.
• Сеть: 2 LAN с 25G SFP28 LAN через SoC; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 4 LAN с Intel i350 Gigabit Ethernet-контроллер; 4 RJ45; 2 SFP28 25 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов.
• SATA: SoC контроллер для 2 SATA3 (6 Gbps) портов; RAID 0,1; 4 SATA портов через OCuLink (или PCIE3.0 x4 для NVMe); 2 SATA3 (6Gbps) порт(ы).
• M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x4; Формат: 2242/2280; Ключ: M-Key.
• PCIe: 1 PCIe 4.0 x16,; 1 PCIe 3.0 x4 (или 4x SATA), через Oculink,; 2 PCIe 4.0 x8, через SlimSAS.
• Управление: ASPEED AST2600 BMC.
• Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Системное управление, PWM Регулировка оборотов вентиляторов, Регулировка оборотов вентиляторов, 6 вентиляторов с контролем оборотов, Светодиодная индикация перегрева, Две зоны охлаждения.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X12SDV-20C-SPT8F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор D-2796NT; 1 процессорный разъём FCBGA-2579 поддерживается, поддерживаемый TDP До 120W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC/non-ECC, DDR4-2933MT/s; 2933/2666/2400 MT/s ECC/non-ECC DDR4 LRDIMM, RDIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Встроенный CPU не требует установки в отдельный сокет; проверяют крепление охлаждения и обдув. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X12SDV-20C-SPT8F. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
