Артикул: MBD-X12STE-F

Наличие уточняйте

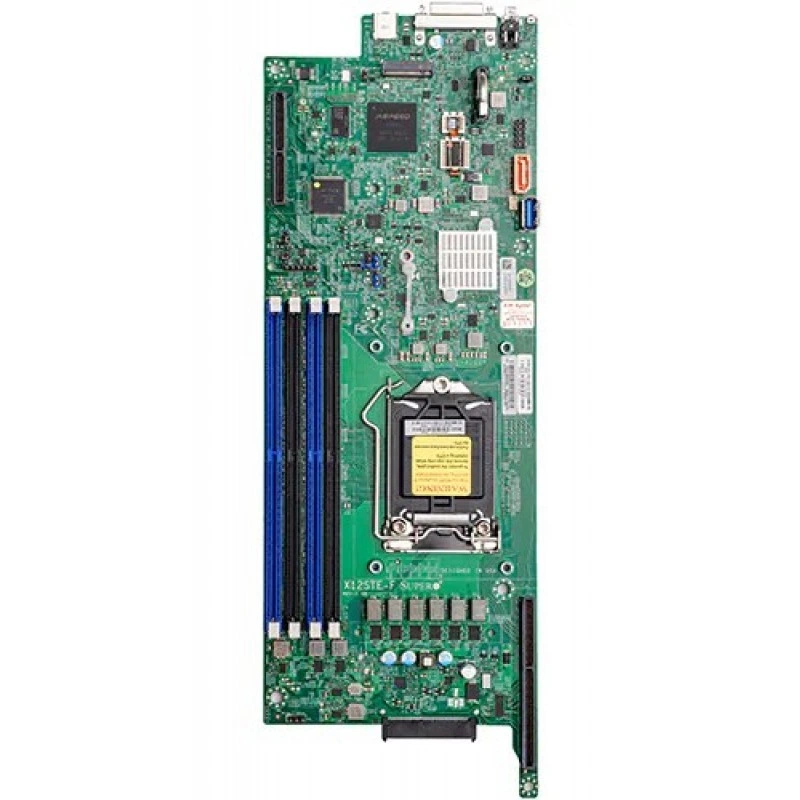

Материнская плата Supermicro X12STE-⁠F MBD-⁠X12STE-⁠F

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12STE-F

Материнская плата Supermicro MBD-X12STE-F предназначена для серверов и специализированных вычислительных узлов. При комплектации ориентируются на аппаратную модель X12STE-F. Поддерживаемая процессорная конфигурация: Intel Pentium, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP.

Формат платы — Проприетарный. Её габариты составляют 4.6" x 13.09" (11.7cm x 33.24cm). Системная логика: Intel C256. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; До 128GB ECC/non-ECC небуферизованная VLP DIMM, DDR4-3200MHz, в 4 разъёма DIMM.. Поддерживаемый тип и режимы RAM: 3200/2933/2666 MT/s. Сетевые контроллеры и подключение: 1 LAN с ASPEED AST2600 BMC. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата X12STE-F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2600 BMC; 1 LAN порт;Realtek RTL8211FS PHY для выделенный IPMI.. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel Pentium, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP.
  • Форм-фактор и габариты: Проприетарный; 4.6" x 13.09" (11.7cm x 33.24cm).
  • Оперативная память: 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; До 128GB ECC/non-ECC небуферизованная VLP DIMM, DDR4-3200MHz, в 4 разъёма DIMM..
  • Тип и режимы памяти: 3200/2933/2666 MT/s.
  • Сеть: 1 LAN с ASPEED AST2600 BMC.
  • SATA: Intel C256 контроллер для 7 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 порт(ы); Intel C256 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10..
  • M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 1 PCIe 4.0 x8 (Micro Low Profile),; 1 PCIe 4.0 x8 для Add-On-Module (AOM).
  • USB: 3 USB порт(ы) (2 type A через KVM разъём; 1 type C); 1 VGA порт;2 USB 2.0 портов; 1 Serial порт через KVM разъём..
  • Управление: ASPEED AST2600 BMC; 1 LAN порт;Realtek RTL8211FS PHY для выделенный IPMI..

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X12STE-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Pentium, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; До 128GB ECC/non-ECC небуферизованная VLP DIMM, DDR4-3200MHz, в 4 разъёма DIMM.; 3200/2933/2666 MT/s. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X12STE-FIntel Pentium, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; До 128GB ECC/non-ECC небуферизованная VLP DIMM, DDR4-3200MHz, в 4 разъёма DIMM.; 1 LAN с ASPEED AST2600 BMC
X12STW-F10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45
X12STL-F10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с 1GbE с Intel I210; 2 1GbE LAN портов
X12STH-F10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I210; 2 RJ45

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12STE-F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X12STE-F

Оперативная память

Контроль ошибок памяти
Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; До 128GB ECC/non-ECC небуферизованная VLP DIMM, DDR4-3200MHz, в 4 разъёма DIMM.
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Тип и скорость памяти
3200/2933/2666 MT/s

Процессорная подсистема

Поддерживаемые процессоры
Intel Pentium, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 95W
Чипсет
Intel C256
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы) через KVM разъём
Порты USB
3 USB порт(ы) (2 type A через KVM разъём; 1 type C); 1 VGA порт;2 USB 2.0 портов; 1 Serial порт через KVM разъём.
Последовательные порты
1 COM порт(ы) (1 Serial порт через KVM разъём)
Сетевые контроллеры
1 LAN с ASPEED AST2600 BMC
Слоты PCIe
1 PCIe 4.0 x8 (Micro Low Profile),; 1 PCIe 4.0 x8 для Add-On-Module (AOM)

Конструкция и условия эксплуатации

Габариты
4.6" x 13.09" (11.7cm x 33.24cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
Проприетарный

Накопители

SATA DOM
1 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C256 контроллер для 7 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 6 SATA3 порт(ы); Intel C256 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
Разъёмы M.2
Интерфейс M.2: 1 SATA/PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
Регулировка вентиляторов для снижения шума
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор питания; Индикатор активности BMC/IPMI; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Принудительное выключение кнопкой питания, Wake-on-LAN

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities
Тип BIOS
AMI BIOS, SPI Flash
Удалённое управление IPMI
ASPEED AST2600 BMC; 1 LAN порт;Realtek RTL8211FS PHY для выделенный IPMI.
Функции BIOS
ACPI 6.0 или новее; Plug and Play (PnP); BIOS rescue hot keys; SMBIOS 3.0 или новее
