Артикул: MBD-B3ST1-CPU-001

Наличие уточняйте

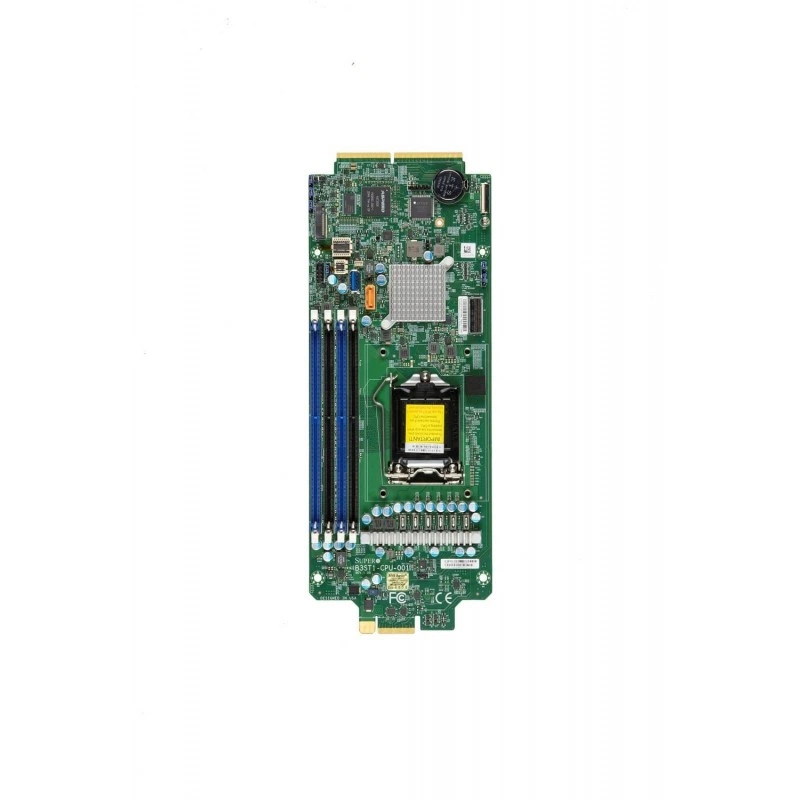

Материнская плата Supermicro B3ST1-⁠CPU-⁠001

Цена последней отгрузки со склада:

52 500 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Платформа Supermicro B3ST1-CPU-001 представляет собой серверную материнскую плату формата MicroBlade с проприетарным исполнением и размерами 4.8" x 12.6" (12.2 cm x 32 cm). Решение рассчитано на использование в составе серверных модулей и ориентировано на высокую плотность вычислений, где важны компактность, поддержка современного процессора, память ECC и набор интерфейсов для серверной инфраструктуры.

Функциональные возможности

Функциональность B3ST1-CPU-001 проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2500. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Intel Xeon E-2300 Rocket Lake процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP.
  • Форм-фактор и габариты: Проприетарный; 4.8" x 12.6" (12.2cm x 32cm).
  • Оперативная память: 4 разъёма DIMM; До 128GB ECC, DDR4-3200MT/s; До 128GB of ECC и Non-ECC VLP UDIMM DDR4, в 4 разъёма DIMM.
  • Тип и режимы памяти: 3200 MT/s VLP.
  • Сеть: Два LAN, Broadcom BCM57414 Двухпортовый 10G Base-KR PCIe поколения 3 через AOM-BPNIO-MSH2.
  • SATA: Intel C256 контроллер для 2 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 2 SATA3 (6Gbps) порт(ы).
  • M.2: Формат: 2280/22110; Ключ: M-Key; 2x M.2 PCIe 2280/22110 (1x Встроенный и 1x через AOM-BPNIO-MSH2).
  • PCIe: 1 PCIe 4.0 x8 для Add-On-Module (AOM); 2x U.2 SATA 3.0 PCIe x4 поколения 4 через AOM-BPNIO-MSH2.
  • USB: USB 3.2 Type A 2x USB2.0 KVM (Debug Purpose только).
  • Управление: ASPEED AST2500.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро B3ST1-CPU-001 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon E-2300 Rocket Lake процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 128GB ECC, DDR4-3200MT/s; До 128GB of ECC и Non-ECC VLP UDIMM DDR4, в 4 разъёма DIMM; 3200 MT/s VLP. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
B3ST1-CPU-001Intel Xeon E-2300 Rocket Lake процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB ECC, DDR4-3200MT/s; До 128GB of ECC и Non-ECC VLP UDIMM DDR4, в 4 разъёма DIMM; Два LAN, Broadcom BCM57414 Двухпортовый 10G Base-KR PCIe поколения 3 через AOM-BPNIO-MSH2
B4SC1-CPU1 процессорный разъём V0 (LGA-1700); Intel Xeon 6300-series/E-2400 серии; *BIOS 2.0 или новее is требуется до Поддержка Intel Xeon 6300-series процессорКоличество разъёмов: 4 разъёма DIMM; Максимум памяти (2DPC): До 128GB 4000MT/s ECC DDR5 UDIMM; До 128GB DDR5 ECC UDIMM в 4 разъёма DIMM. поддержка До 4400MT/s (1DPC), 4000MT/s (2DPC); AIOM для LAN; Два 1GbE LAN портов с Intel i350 через AOM-BPNIO-MSC
B4SA1-CPU1 процессорный разъём V0 (LGA-1700); 12th/13th поколения Intel Core i5/i7/i9 процессорыКоличество разъёмов: 4 разъёма DIMM; До 128GB DDR5 ECC UDIMM в 4 разъёма DIMM. поддержка До 4400MT/s (1DPC); AIOM для LAN; Два 1GbE LAN портов с Intel i350 через AOM-BPNIO-MSC
B2SC1-CPUIntel Xeon E-2100 процессор, Intel Xeon E-2200 процессор; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 95W TDPДо 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MHz, в 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2666MHz, в 4 разъёма DIMM; 2 LAN с 1GbE LAN через Intel i350-AM2

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата B3ST1-CPU-001. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-B3ST1-CPU-001

Оперативная память

Контроль ошибок памяти
Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; До 128GB ECC, DDR4-3200MT/s; До 128GB of ECC и Non-ECC VLP UDIMM DDR4, в 4 разъёма DIMM
Количество разъёмов DIMM
4
Тип и скорость памяти
3200 MT/s VLP

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon E-2300 Rocket Lake процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 95W
Чипсет
Intel C256
Ядра и потоки
До 8 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Порты USB
USB 3.2 Type A 2x USB2.0 KVM (Debug Purpose только)
Сетевые контроллеры
Два LAN, Broadcom BCM57414 Двухпортовый 10G Base-KR PCIe поколения 3 через AOM-BPNIO-MSH2
Слоты PCIe
1 PCIe 4.0 x8 для Add-On-Module (AOM); 2x U.2 SATA 3.0 PCIe x4 поколения 4 через AOM-BPNIO-MSH2

Конструкция и условия эксплуатации

Габариты
4.8" x 12.6" (12.2cm x 32cm)
Форм-фактор
Проприетарный

Накопители

SATA DOM
1 SATA DOM power разъём (Disk on Module) порт
Контроллер и порты SATA
Intel C256 контроллер для 2 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 2 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Формат: 2280/22110; Ключ: M-Key; 2x M.2 PCIe 2280/22110 (1x Встроенный и 1x через AOM-BPNIO-MSH2)

Питание и охлаждение

Вентиляторы и охлаждение
Регулировка вентиляторов для снижения шума
Дополнительные функции
Разъём датчика вскрытия корпуса; Контроль вскрытия корпуса; RoHS, Halogen Free
Контроль напряжений
Температура системы, Температура PCH, Температура памяти, Температура CPU, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, Защита CPU при перегреве
Контроль температуры
PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор питания; Индикатор активности BMC/IPMI; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Принудительное выключение кнопкой питания, Wake-on-LAN

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5, IPMICFG, IPMIView для Linux/Windows, SMCIPMITool, SUM
Тип BIOS
AMI BIOS, SPI Flash
Удалённое управление IPMI
ASPEED AST2500
Функции BIOS
Пробуждение по RTC

Отзывы о товаре

Марта М.05.01.2026

5/5

Плату ставили в модульный сервер с Xeon E 2300. Память ECC определилась сразу, через встроенный IPMI потом быстро проверили запуск и состояние узла. Для такой компактной платформы получилось удобно, без лишней возни с отдельным управлением.

Плюсы товара

IPMI помог быстро проверить узел

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какая основная «ловушка» совместимости при установке этой платы в реальный серверный проект?

Учитывайте MicroBlade-платформу: плата имеет proprietary MicroBlade форм-фактор и ориентирована на конкретные Optimized Servers (перечень указанных моделей). Для внедрения нужно подбирать шасси/модули и AOM-BPNIO-MSH2, которые завязаны на интерфейсы (сеть/накопители) через добавочные модули.

Как проверить, что система пройдет по требованиям питания/восстановления после отключения?

В функциональных возможностях указаны ACPI Power Management, восстановление после сбоя AC, override для кнопки питания и Wake-on-LAN. При внедрении это влияет на то, как сервер перезапускается после пропадания питания и как его можно поднимать удаленно.

Если планируется работа с памятью ECC, какие ограничения по типу и скорости нужно учитывать заранее?

Плата поддерживает ECC и Non-ECC VLP UDIMM DDR4, при этом указана работа с DDR4-3200 MT/s, а также общий лимит до 128 GB при 4 DIMM-слотах. Для корректной конфигурации важно подобрать именно поддерживаемые UDIMM и учесть режим DDR4-3200.

Какие особенности хранения данных могут повлиять на конфигурацию дисков (SATA vs NVMe, M.2 vs U.2)?

В спецификации указаны 2 SATA3 порта 6 Gbps, а также 2x M.2 (PCIe) и варианты U.2 SATA 3.0 PCIe x4 Gen 4 через AOM-BPNIO-MSH2. Поэтому при проектировании набора дисков важно сразу решить, какие интерфейсы вы используете (M.2/NVMe, U.2 или SATA) и какие из них требуют AOM-модуля.

Какие возможности удаленного управления и диагностики стоит заложить для эксплуатации и регламентных работ?

Указаны IPMI через ASPEED AST2500 и набор инструментов (SuperDoctor 5, SUM, SDO, IPMICFG/IPMIView/SMCIPMITool и др.), плюс мониторинг температур/напряжений и режимы управления питанием. Это помогает заранее организовать диагностику и контроль состояния в процессе эксплуатации.
