Артикул: MBD-X12SCA-F-B

В наличии

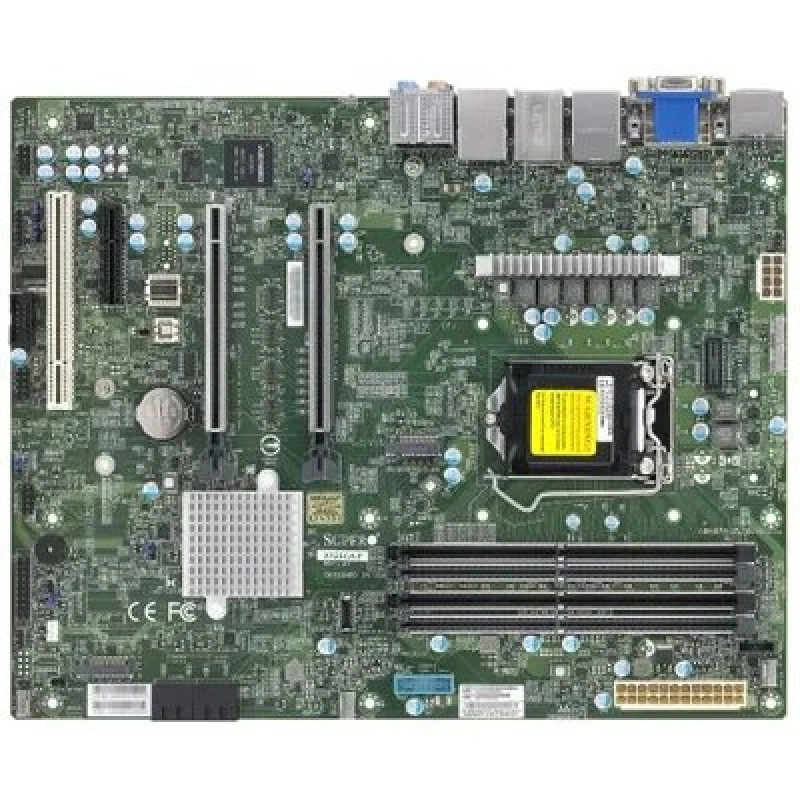

Материнская плата Supermicro MBD-⁠X12SCA-⁠F-⁠B ATX

Цена последней отгрузки со склада:

41 568 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12SCA-F-B

Supermicro MBD-X12SCA-F-B используют как основу серверов и специализированных вычислительных узлов. Модель X12SCA-F определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP.

Формат платы — ATX. Её габариты составляют 12" x 9.6" (30.48cm x 24.38cm). Системная логика: Intel W480/ W480E. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM. Поддерживаемый тип и режимы RAM: До 128GB of ered память с скорости До 2933MHz (2DPC). Сетевые контроллеры и подключение: 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45; 1 RJ45. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача X12SCA-F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2500; 1 DP (DisplayPort) порт, 1 HDMI порт, 1 DVI - D порт, 1 VGA порт, VGA порт is выделенный для IPMI. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM.
  • Тип и режимы памяти: До 128GB of ered память с скорости До 2933MHz (2DPC).
  • Сеть: 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45; 1 RJ45.
  • SATA: Intel W480/ W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel W480 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x4,; 2 PCIe 3.0 x16 слоты (16/NA или 8/8).
  • USB: 2 USB 3.2 Gen1 порт(ы) (2 type A).
  • Управление: ASPEED AST2500; 1 DP (DisplayPort) порт, 1 HDMI порт, 1 DVI - D порт, 1 VGA порт, VGA порт is выделенный для IPMI.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X12SCA-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; До 128GB of ered память с скорости До 2933MHz (2DPC). Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-GS5A-754K, CSE-732D3-903B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X12SCA-FIntel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45; 1 RJ45
X12SCA-5FIntel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор, 11th поколения Intel Core i5/i7/i9 процессоры, Intel Xeon W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт
X12SCZ-FIntel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X12SPA-TF3rd поколения Intel Xeon Scalable процессоры, Intel Xeon W-3300 процессор; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP16 разъёмов DIMM; До 4TB Intel Optane Persistent память 200 серии, DDR4-3200MT/s; До 4TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MT/s; До 4TB 3DS ECC RDIMM, DDR4-3200MHz; До 4TB 3DS ECC LRDIMM, DDR4-3200MHz До 4TB Intel Optane Persistent память, DDR4-3200MHz, в 16 разъёмов DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 LAN с Realtek RTL8211F PHY (выделенный IPMI); 1 LAN с Marvell AQC113; 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 10GBase-T портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12SCA-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00151-0N — 1 шт., Кабели SATA CBL-0044L — 2 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться MCP-260-00151-0N, CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X12SCA-F-B

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
2GB, 4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Тип и скорость памяти
До 128GB of ered память с скорости До 2933MHz (2DPC)

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 125W
Чипсет
Intel W480/ W480E
Ядра и потоки
До 10 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы), 1 DVI - D порт(ы)
Графический контроллер
VGA порт is выделенный для IPMI
Порты USB
2 USB 3.2 Gen1 порт(ы) (2 type A)
Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro
Сетевые порты
1 RJ45; 1 RJ45; 1 RJ45
Слоты PCIe
1 PCIe 3.0 x4,; 2 PCIe 3.0 x16 слоты (16/NA или 8/8)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00151-0N
1 шт.; Заглушка I/O
Комплект: Кабели SATA CBL-0044L
2 шт.; Кабели SATA

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel W480/ W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel W480 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL, UID, RoHS, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC
Контроль напряжений
VBAT, Температура системы, Температура PCH, Температура памяти, Температура CPU, 3.3V дежурное питание, 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, VRM temperature, Температура сетевого контроллера, Защита CPU при перегреве, +1.8V PCH, +1.0V PCH
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор питания; Индикатор активности BMC/IPMI; Catastrophic error LED
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Power supply мониторинг, Принудительное выключение кнопкой питания, Wake-on-LAN

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; SuperDoctor 5, IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка, *** OOB Bios refresh is not поддерживается on X12SCA-F
Тип BIOS
AMI BIOS, SPI Flash
Удалённое управление IPMI
ASPEED AST2500; 1 DP (DisplayPort) порт, 1 HDMI порт, 1 DVI - D порт, 1 VGA порт, VGA порт is выделенный для IPMI
Функции BIOS
ACPI 6.0; Plug and Play (PnP); BIOS rescue hot keys; Райзер card auto-detection Поддержка; SMBIOS 3.0 или новее

Отзывы о товаре

Карина Волынская18.05.2025

4/5

Плату брали на замену в уже собранный системник, поэтому главное было не переделывать остальное. Подключили, поставили процессор и память DDR4, после старта машина увидела и диски, и сеть. Через несколько дней использования пока впечатление ровное.

Плюсы товара

После запуска сеть заработала

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по платформе нужно проверить перед сборкой на этой плате, чтобы система стартовала без проблем?

Нужны совместимые процессор и платформа: сокет LGA1200 и чипсет Intel W480. Также учитывайте тип памяти DDR4 (4 слота DIMM) и форм-фактор ATX при подборе корпуса.

Сможет ли плата закрыть задачу хранения с несколькими дисками, и что учесть при выборе накопителей?

На плате 6 портов SATA 6 Гбит/с и 2 разъема M.2 PCIe. При планировании массива заранее определите, какие диски будете подключать через SATA, а какие — через M.2 PCIe, чтобы занять нужные интерфейсы.

Как правильно учесть расширение PCIe-карт при проектировании конфигурации?

Доступно 3 слота PCI Express x16. Чтобы не упереться в нехватку линий/слотов на нужные карты, заранее посчитайте количество и тип требуемых PCIe-устройств, включая сетевые и контроллеры хранения.

Какие требования к питанию стоит заранее учесть при установке процессора и периферии?

Для питания предусмотрено 24 pin и разъем питания процессора 8 + 8 pin. При подборе БП убедитесь, что в вашей сборке есть нужные линии питания, иначе могут быть проблемы со стабильным запуском под нагрузкой.

На что обратить внимание по видео и администрированию на этапе установки ОС?

Есть видеовыход VGA (D-Sub) и звуковой адаптер Realtek ALC888S. Если вам нужен видеодоступ при первичной настройке, учитывайте наличие именно VGA, а для аудиоподключений — наличие кодека.
