Артикул: MBD-X12SCZ-F-O

В наличии

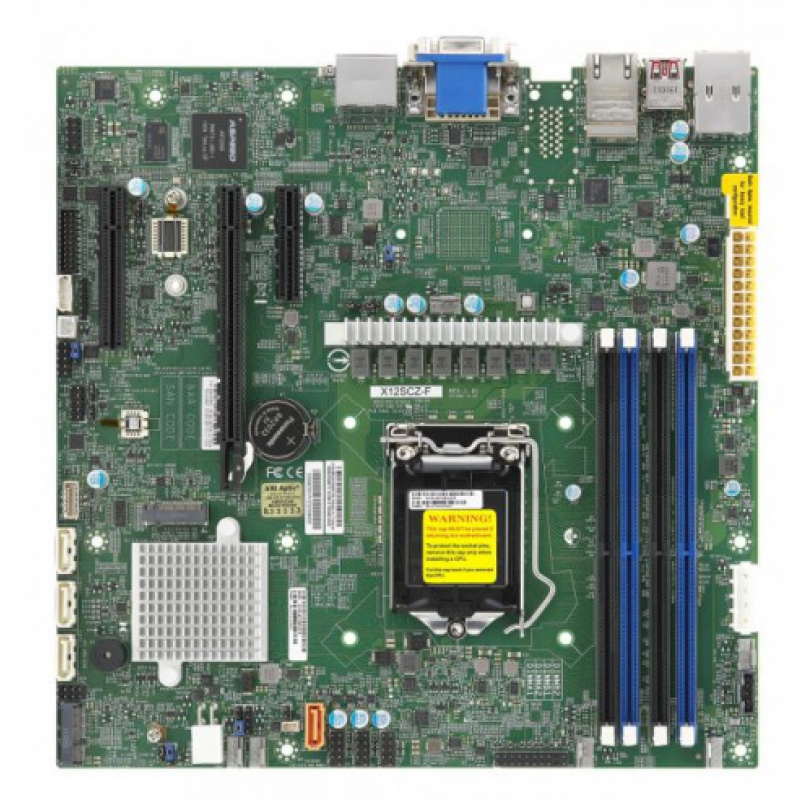

Supermicro MBD-⁠X12SCZ-⁠F-⁠O материнская плата mATX

Цена последней отгрузки со склада:

54 254 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12SCZ-F-O

Материнская плата Supermicro MBD-X12SCZ-F-O выполнена в форм-факторе mATX и рассчитана на процессоры Intel с сокетом LGA1200. Модель основана на чипсете Intel W480 и подходит для серверных и рабочих конфигураций, где важны стабильная работа, поддержка памяти DDR4 и базовый набор интерфейсов для хранения данных и подключения периферии. Плата ориентирована на сборки, в которых требуется компактный формат без отказа от полноценного набора слотов и внутренних разъемов.

Конфигурация включает четыре слота DDR4 с максимальным объемом памяти 128 ГБ и рабочей частотой до 2133 МГц без разгона. Для расширения предусмотрен один слот PCI Express x16 версии 3.0, а для накопителей - четыре порта SATA и один разъем M.2 с поддержкой модулей 2280 / 22110 по линии PCIe 3.0 x4. Это позволяет использовать плату как основу для систем с локальным хранилищем и дополнительными платами расширения.

На плате предусмотрены разъемы для пяти корпусных вентиляторов 4-pin, основной разъем питания 24 pin и питание процессора 8 pin. На задней панели расположены два сетевых порта RJ-45 со скоростью 1 Гбит/с. Из дополнительных особенностей стоит отметить отсутствие встроенного процессора, отсутствие подсветки и наличие аудиокодека Realtek ALC888S. Зеленая печатная плата и серверная ориентация делают эту модель практичной основой для специализированных систем на платформе Intel.

Функциональные возможности

При проектировании сервера на X12SCZ-F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2500. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM.
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s.
  • Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов.
  • SATA: Intel W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x4; 1 CNVi/PCIe 3.0 x1; Формат: 2280/22110, 2230; Ключ: M-Key, E-Key.
  • PCIe: 1 PCIe 3.0 x4,; 1 PCIe 3.0 x16,; 1 PCIe 3.0 x4 (в физическом слоте x8).
  • USB: 6 USB 2.0 порт(ы) (6 через внутреннюю колодку); 6 USB 3.2 Gen2 порт(ы) (4 сзади type A; 2 через внутреннюю колодку).
  • Управление: ASPEED AST2500.

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X12SCZ-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2933/2666/2400/2133 MT/s. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-813MFTQC-505CB, SC813MFTQC-R407CB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X12SCZ-FIntel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X12SCZ-QF11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X12SCA-FIntel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45; 1 RJ45
X12SCA-5FIntel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор, 11th поколения Intel Core i5/i7/i9 процессоры, Intel Xeon W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 1 RJ45 Выделенная LAN IPMI порт; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы проверяют охлаждение встроенного CPU и устанавливают DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12SCZ-F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 4 шт., Заглушка I/O MCP-260-00093-0N — 1 шт., Краткое руководство QRG MNL-2257-QRG — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться CBL-0044L, MCP-260-00093-0N. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X12SCZ-F-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Тип и скорость памяти
2933/2666/2400/2133 MT/s

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 125W
Чипсет
Intel W480E
Ядра и потоки
До 10 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 DVI - D порт(ы), 1 VGA D-Sub разъём порт(ы), 2 DP++(Dual-Mode DisplayPort) порт(ы)
Графический контроллер
1 Intel HD Graphics порт(ы); 1 ASPEED AST2500 BMC порт(ы)
Звуковая подсистема
ALC 888S HD Audio
Порты USB
6 USB 2.0 порт(ы) (6 через внутреннюю колодку); 6 USB 3.2 Gen2 порт(ы) (4 сзади type A; 2 через внутреннюю колодку)
Последовательные порты
1 COM порт(ы) (1 колодка)
Сетевые контроллеры
1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов
Слоты PCIe
1 PCIe 3.0 x4,; 1 PCIe 3.0 x16,; 1 PCIe 3.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Заглушка I/O MCP-260-00093-0N
1 шт.; Стандартная заглушка I/O для X12SCZ с EMI Gasket
Комплект: Кабели интерфейсов CBL-0044L
4 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Краткое руководство QRG MNL-2257-QRG
1 шт.; Краткое руководство по плате
Условия и ограничения
** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка. ** X12SCZ does not Поддержка Intel 10th/11th поколения процессор 2M cache SKUs. These процессоры will not boot с latest BIOS версия.

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 60°C (32°F - 140°F)
Температура хранения
-40°C - 85°C (-40°F - 185°F)
Форм-фактор
Micro-ATX

Накопители

SATA DOM
1 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 SATA/PCIe 3.0 x4; 1 CNVi/PCIe 3.0 x1; Формат: 2280/22110, 2230; Ключ: M-Key, E-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; 5 вентиляторов с контролем оборотов; Две зоны охлаждения
Дополнительные функции
Cryptographically Signed Firmware; Secure Boot; Secure Firmware Updates; System Lockdown; поддержка pluggable modules, header-only on Материнская плата; UID, RoHS, M.2 NGFF разъём, Две зоны охлаждения, Разъём датчика вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC, Питание 12 V DC или ATX
Контроль напряжений
VBAT, Температура PCH, память, CPU, Разъём датчика вскрытия корпуса, 5 -fan состояние, 1.2V (VDIMM), 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V
Контроль температуры
Управление температурным режимом для 5 разъёмы вентиляторов
Светодиодные индикаторы
Индикатор питания; Индикатор активности BMC/IPMI; UID/удалённый UID
Управление питанием
Управление питанием ACPI, Разъём питания ATX, +12V Вход питания DC

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM TPM 2.0 Встроенный
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500
Функции BIOS
ACPI 6.1; SMBIOS 3.1; PCI FW 3.0; UEFI 2.6; Пробуждение по RTC

Отзывы о товаре

deepwater02.03.2026

5/5

Плату поставили в компактную систему на LGA1200, и после запуска сразу увидели память и два сетевых порта. Под 4 слота DDR4 место использовали без лишней суеты, а сборку потом еще раз прогнали под рабочей нагрузкой. Для такого формата это удобная основа.

Плюсы товара

Удобная основа для компактной системы

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Почему важно учитывать разницу DDR4-частоты при подборе памяти: какую скорость ориентировочно ожидать без разгона?

В карточке указана частота памяти до 2133 МГц без разгона. Это важно при выборе модулей: чтобы система работала в штатном режиме, ориентируйтесь на поддержку выбранных DIMM под этот лимит.

Сколько дисков можно подключить, если планируется сочетать SATA и один M.2, и где может возникнуть ограничение?

В карточке есть 4 порта SATA и 1 разъем M.2. Если вам нужно больше накопителей, одним только набором разъемов вы ограничитесь и, возможно, потребуется дополнительная плата/контроллер.

Как выбрать накопитель для M.2: какие требования по формату и линии подключения указаны?

Под M.2 заявлены модули 2280 / 22110, а также конфигурация 1 x PCIe 3.0 x4. Поэтому при подборе SSD проверьте, что он поддерживает указанные размеры и интерфейс PCIe x4.

Что проверить по сети перед внедрением, если системе критичны пропускная способность и сегментация?

На плате 2 порта RJ-45 с скоростью 1 Гбит/с. Это нужно учитывать при проектировании: при высокой сетевой нагрузке или для резервирования портов ваши возможности по пропускной способности ограничены этим интерфейсом.

Сколько вентиляторов можно подключить и достаточно ли этого для стабильной работы корпуса?

Заявлено 5 разъемов для корпусных вентиляторов 4-pin. Перед сборкой оцените, сколько вентиляторов у вас в шасси и какой сценарий охлаждения требуется, чтобы подключить их без недостающих коннекторов.
