Артикул: MBD-X12SAE-O

Наличие уточняйте

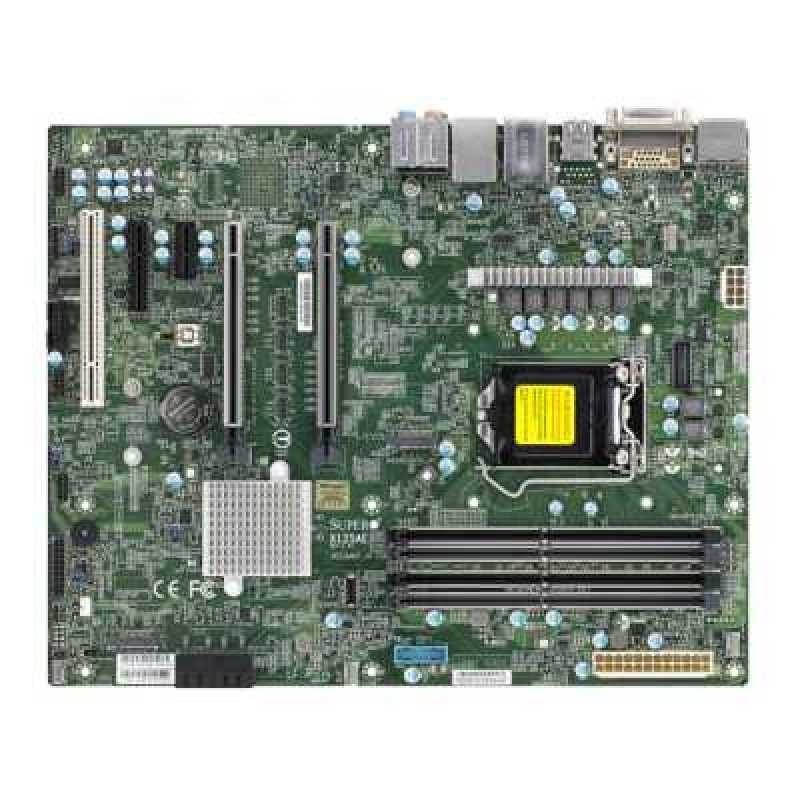

Материнская плата Supermicro MBD-⁠X12SAE-⁠O

Цена последней отгрузки со склада:

40 800 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12SAE-O

Supermicro MBD-X12SAE-O - материнская плата форм-фактора ATX для совместимых систем на базе платформы Intel с процессорным сокетом LGA 1200. Модель ориентирована на серверные и рабочие конфигурации, где важны поддержка памяти DDR4, современный набор системной логики и удобство сборки в стандартном корпусе ATX. Плата подходит для построения производительных систем с акцентом на стабильную работу, подключение накопителей и периферии, а также использование совместимых процессоров Intel для платформы LGA 1200.

В конструкции используется чипсет Intel W480, а также четыре слота DDR4 DIMM, что позволяет организовать конфигурацию с достаточным объемом оперативной памяти для типовых серверных задач, рабочих станций и универсальных настольных решений. Форм-фактор ATX облегчает установку в совместимые корпуса и системные платформы. Модель MBD-X12SAE-O относится к линейке Supermicro и сохраняет лаконичное обозначение, которое используется как часть артикула товара.

Плата предназначена для построения систем, где требуется сочетание серверной направленности, универсального набора возможностей и совместимости с современными комплектующими для платформы LGA 1200. Она может использоваться как основа для рабочей станции, компактного сервера начального уровня или специализированного системного блока с поддержкой DDR4 и типовым набором подключаемых устройств.

Функциональные возможности

Функциональность X12SAE проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM.
  • Тип и режимы памяти: До 128GB of ered память с скорости До 2933MHz (2DPC).
  • Сеть: 1 LAN с Intel Ethernet i225V; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45.
  • SATA: Intel W480/ W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel W480 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x4,; 2 PCIe 3.0 x16 слоты (16/NA или 8/8),; 1 PCIe 3.0 x1.
  • USB: 2 USB 3.2 Gen1 порт(ы) (2 type A).
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Для разработчика или инженера важна сбалансированная станция: CPU под вычислительную часть приложения, RAM под активный проект и накопитель под рабочие данные. Дополнительные адаптеры распределяют по слотам с учётом линий. Требования к шуму и доступу к периферии учитывают вместе с охлаждением.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X12SAE подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; До 128GB of ered память с скорости До 2933MHz (2DPC). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-GS5A-754K, CSE-732D3-903B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X12SAEIntel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225V; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45
X12SAE-510th/11th поколения Intel Core i9/i7/i5/i3 процессоры, Intel Xeon W-1200/W-1300 процессоры; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet i225V; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 2.5 Gigabit Ethernet LAN порт
X12STN-E11th поколения Intel Core i5-1145GRE процессор; 1 процессорный разъём FCBGA-1449 поддерживается, поддерживаемый TDP До 28W TDP2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I225-IT, 2.5G, TSN, промышленное исполнение.; 2 RJ45 2.5 Gigabit Ethernet LAN порт
X12STE-FIntel Pentium, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; До 128GB ECC/non-ECC небуферизованная VLP DIMM, DDR4-3200MHz, в 4 разъёма DIMM.; 1 LAN с ASPEED AST2600 BMC

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12SAE. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00151-0N — 1 шт., Краткое руководство MNL-2263-QRG — 1 шт., Кабели SATA CBL-0044L — 4 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться MCP-260-00151-0N, CBL-0044L. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X12SAE-O

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
2GB, 4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Тип и скорость памяти
До 128GB of ered память с скорости До 2933MHz (2DPC)

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 125W
Чипсет
Intel W480/ W480E
Ядра и потоки
До 10 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 DVI - D порт(ы)
Порты USB
2 USB 3.2 Gen1 порт(ы) (2 type A)
Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Intel Ethernet i225V; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro
Сетевые порты
1 RJ45; 1 RJ45
Слоты PCIe
1 PCIe 3.0 x4,; 2 PCIe 3.0 x16 слоты (16/NA или 8/8),; 1 PCIe 3.0 x1

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Заглушка I/O MCP-260-00151-0N
1 шт.; Заглушка I/O
Комплект: Кабели SATA CBL-0044L
4 шт.; Кабели SATA
Комплект: Краткое руководство MNL-2263-QRG
1 шт.; Краткое руководство

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel W480/ W480E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel W480 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL, RoHS, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC
Контроль напряжений
VBAT, Температура системы, Температура PCH, Температура памяти, Температура CPU, 3.3V дежурное питание, 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, VRM temperature, Температура сетевого контроллера, Защита CPU при перегреве, +1.8V PCH, +1.0V PCH
Светодиодные индикаторы
Индикатор питания; Индикатор активности BMC/IPMI; Catastrophic error LED
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI, Power supply мониторинг, Принудительное выключение кнопкой питания, Wake-on-LAN

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), SuperServer Automation Assistant (SAA); SuperDoctor 5
Тип BIOS
AMI BIOS, SPI Flash
Функции BIOS
ACPI 6.0; Plug and Play (PnP); BIOS rescue hot keys; Райзер card auto-detection Поддержка; SMBIOS 3.0 или новее

Отзывы о товаре

Виталий Майский12.07.2025

5/5

Плату поставили в корпус без доработок, дальше загрузили систему и сразу увидели процессор и память. Для сборки на LGA 1200 это оказалось ровно тем, что нужно, потому что после старой платы не пришлось ничего еще раз переделывать. Уже несколько дней в работе, пока нареканий нет.

Плюсы товара

Система увидела процессор и память сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки по совместимости с процессором нужно сделать перед установкой SuperMicro MBD-X12SAE-O в систему?

Плата рассчитана на сокет LGA 1200 и чипсет Intel W480, поэтому важно подобрать процессор и платформу под эти условия, иначе сборка может не заработать.

На какие ограничения по памяти стоит смотреть при проектировании конфигурации с MBD-X12SAE-O?

У платы 4 слота DDR4 DIMM, поэтому при планировании объема памяти и размещении модулей учитывайте лимит по количеству слотов и то, что система ориентирована на DDR4.

Что нужно учесть по сборке в корпус: ATX-форм-фактор и совместимость с шасси?

Форм-фактор ATX определяет, что плата должна устанавливаться в совместимый корпус/шасси ATX; при несоответствии форм-фактора может не подойти крепеж или геометрия размещения.

Почему при выборе платы MBD-X12SAE-O важно согласовать все компоненты под платформу LGA 1200, а не только процессор?

Кроме процессора, плата опирается на Intel W480; если другие компоненты подобраны под другую платформу, могут возникнуть проблемы с согласованием и стабильностью работы системы.

Какие риски по конфигурации стоит оценить, если вы собираете сервер/рабочую станцию на MBD-X12SAE-O в минимальном корпусе?

При компактной компоновке учитывайте, что плата ATX и имеет 4 слота DDR4 DIMM; проверьте пространство и доступ к слотам памяти и размещению компонентов, чтобы сборка была обслуживаемой.
