Артикул: MBD-X12STH-SYS

Наличие уточняйте

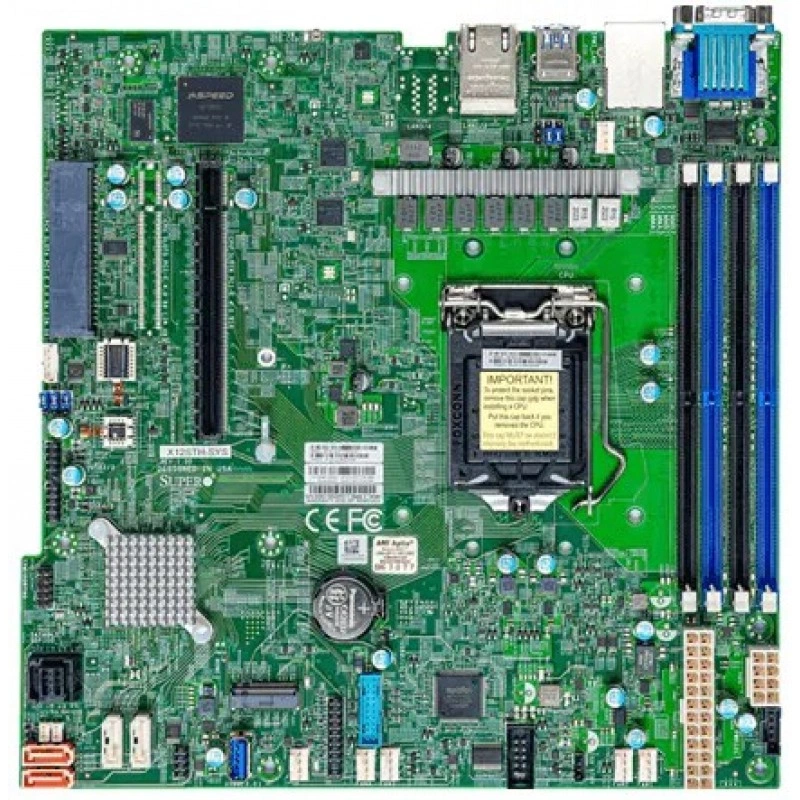

Материнская плата Supermicro X12STH-⁠SYS ( For SuperServer Only ) MBD-⁠X12STH-⁠SYS

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12STH-SYS

Материнская плата Supermicro MBD-X12STH-SYS предназначена для серверов и специализированных вычислительных узлов. При комплектации ориентируются на аппаратную модель X12STH-SYS. Поддерживаемая процессорная конфигурация: 10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP.

Формат платы — Micro-ATX. Её габариты составляют 9.6" x 9.6" (24.38cm x 24.38cm). Системная логика: Intel C256. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s. Поддерживаемый тип и режимы RAM: 3200/2933/2666 MT/s SDRAM. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet-контроллер I210; 2 RJ45. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Функциональность X12STH-SYS проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: 10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s.
  • Тип и режимы памяти: 3200/2933/2666 MT/s SDRAM.
  • Сеть: 2 LAN с Intel Ethernet-контроллер I210; 2 RJ45.
  • SATA: Intel C256 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x4 (в физическом слоте x8),; 1 PCIe 4.0 x16.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; 6 вентиляторов с контролем оборотов; Светодиодная индикация перегрева.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X12STH-SYS подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 3200/2933/2666 MT/s SDRAM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X12STH-SYS10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I210; 2 RJ45
X12STH-F10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I210; 2 RJ45
X12STN-H-WOHS11th поколения Intel Core i7-1185GRE процессор; 1 процессорный разъём FCBGA-1449 поддерживается, поддерживаемый TDP До 28W TDP2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I225-IT; 2 RJ45 2.5 Gigabit Ethernet LAN порт
X12STW-F10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12STH-SYS. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X12STH-SYS

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Тип и скорость памяти
3200/2933/2666 MT/s SDRAM

Процессорная подсистема

Поддерживаемые процессоры
10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 95W
Чипсет
Intel C256
Ядра и потоки
До 8 ядер, 16 потоков
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2600 BMC порт(ы)
Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
2 LAN с Intel Ethernet-контроллер I210
Сетевые порты
2 RJ45
Слоты PCIe
1 PCIe 3.0 x4 (в физическом слоте x8),; 1 PCIe 4.0 x16

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Micro-ATX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C256 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; 6 вентиляторов с контролем оборотов; Светодиодная индикация перегрева
Дополнительные функции
WOL, UID, Поддержка Node Manager, M.2 NGFF разъём, Две зоны охлаждения, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Управление питанием ACPI
Контроль напряжений
VBAT, Системное управление, Поддержка утилиты мониторинга, Контроль напряжений CPU, Напряжение чипсета, Разъём датчика вскрытия корпуса, 6 -fan состояние, +5V дежурное питание, +5V, +3.3V, +12V, Напряжения памяти
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
SPI Flash BIOS
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.0; SMBIOS 2.7; Plug and Play (PnP); Пробуждение по RTC; UEFI 2.7; Поддержка USB-клавиатуры; PCI 3.0
