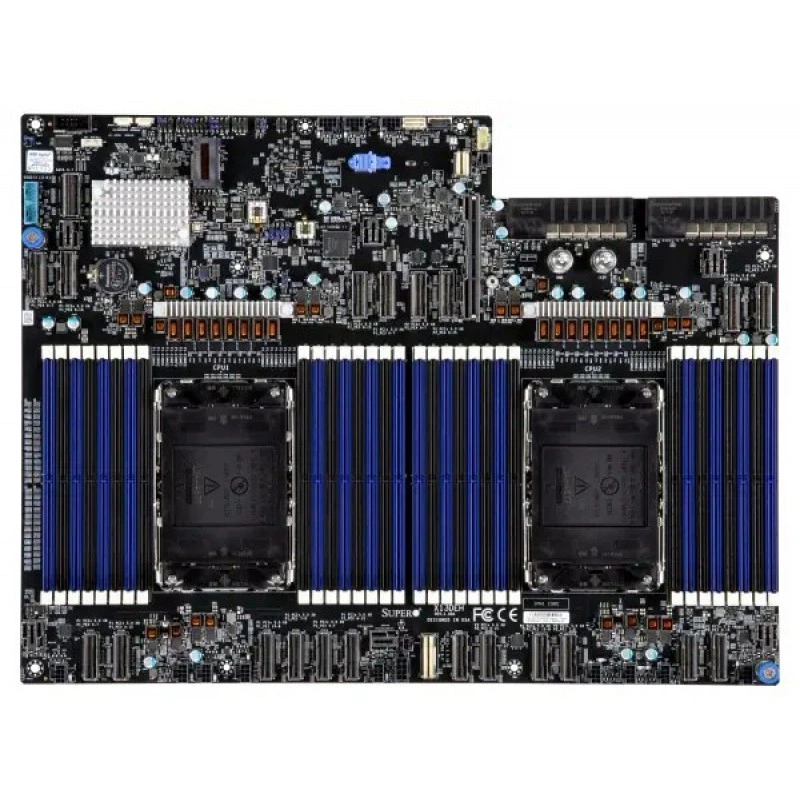

Материнская плата Supermicro X13DEH ( For SuperServer Only ) MBD-X13DEH

Основная информация о материнской плате Supermicro MBD-X13DEH

Supermicro MBD-X13DEH объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверных конфигураций с несколькими процессорными узлами. Аппаратное исполнение платы — X13DEH. Вычислительная платформа: 2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​.

Формат платы — Проприетарный. Её габариты составляют 12" x 16.5" (30.48cm x 41.91cm). Системная логика: Intel C741. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 32 разъёма DIMM; Максимум памяти (1DPC): До 4TB 5600MT/s ECC DDR5 RDIMM; Максимум памяти (2DPC): До 8TB 4400MT/s ECC DDR5; До 8TB 3DS ECC RDIMM, DDR5-5600MT/s в 32 разъёма DIMM. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Функциональность X13DEH проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: 2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​.
• Форм-фактор и габариты: Проприетарный; 12" x 16.5" (30.48cm x 41.91cm).
• Оперативная память: Количество разъёмов: 32 разъёма DIMM; Максимум памяти (1DPC): До 4TB 5600MT/s ECC DDR5 RDIMM; Максимум памяти (2DPC): До 8TB 4400MT/s ECC DDR5; До 8TB 3DS ECC RDIMM, DDR5-5600MT/s в 32 разъёма DIMM.
• SATA: 1 SATA (6Gbps) через Intel C741; через SlimSAS LP; 1 SATA3 порт через SlimSAS-LP x8.
• M.2: 2 M.2 PCIe 3.0 x2 слоты (M-key 2280/22110).
• USB: 1 USB 2 порт(ы) (колодка); 1 USB 2.0 колодка.
• Охлаждение: 12x 8-pin разъёмы вентиляторов (До 12 вентиляторов); 5 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
• Системная логика: Intel C741.
• Безопасность: 1 TPM колодка; Trusted Platform Module (TPM) 2.0.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X13DEH подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Количество разъёмов: 32 разъёма DIMM; Максимум памяти (1DPC): До 4TB 5600MT/s ECC DDR5 RDIMM; Максимум памяти (2DPC): До 8TB 4400MT/s ECC DDR5; До 8TB 3DS ECC RDIMM, DDR5-5600MT/s в 32 разъёма DIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X13DEH. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
