Артикул: MBD-X13DGU

Наличие уточняйте

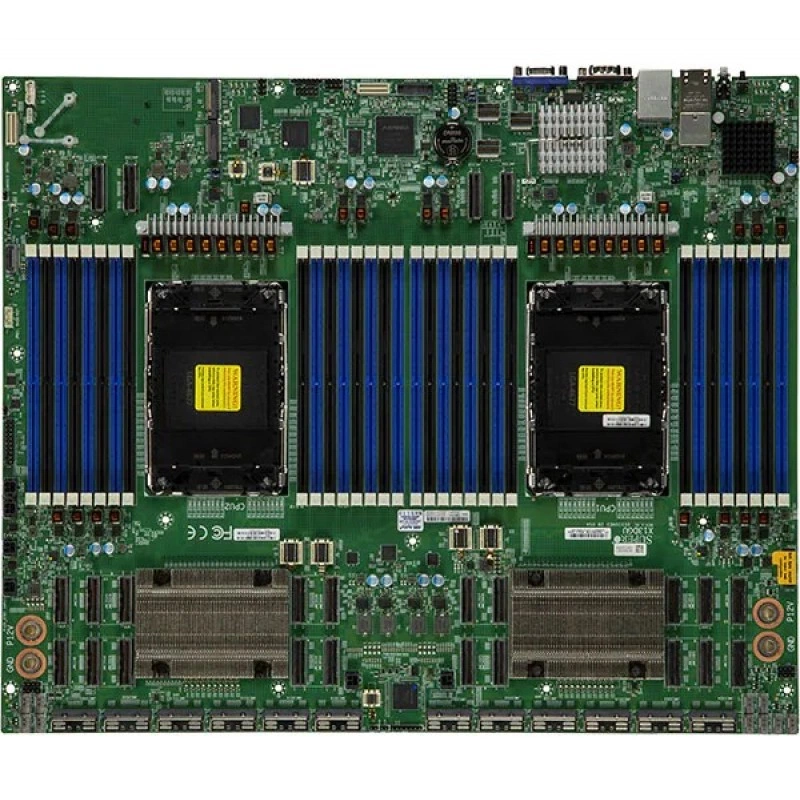

Материнская плата Supermicro X13DGU ( For SuperServer Only ) MBD-⁠X13DGU

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X13DGU

Материнская плата Supermicro MBD-X13DGU предназначена для серверных конфигураций с несколькими процессорными узлами. При комплектации ориентируются на аппаратную модель X13DGU. Поддерживаемая процессорная конфигурация: 2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​.

Формат платы — Проприетарный. Её габариты составляют 14.29" x 17.32" (36.3cm x 43.99cm). Системная логика: Intel C741. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: Количество разъёмов: 32 разъёма DIMM; Максимум памяти (2DPC): До 8TB 5600MT/s ECC DDR5; До 8TB 3DS ECC RDIMM, DDR5-5600MT/s в 32 разъёма DIMM. Сетевые контроллеры и подключение: 2 LAN с 10Gbase-T, Intel Ethernet Network Adapter X710; 2 LAN с Intel X710 10GbE. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

При проектировании сервера на X13DGU сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

  • Процессорная подсистема: 2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​.
  • Форм-фактор и габариты: Проприетарный; 14.29" x 17.32" (36.3cm x 43.99cm).
  • Оперативная память: Количество разъёмов: 32 разъёма DIMM; Максимум памяти (2DPC): До 8TB 5600MT/s ECC DDR5; До 8TB 3DS ECC RDIMM, DDR5-5600MT/s в 32 разъёма DIMM.
  • Сеть: 2 LAN с 10Gbase-T, Intel Ethernet Network Adapter X710; 2 LAN с Intel X710 10GbE.
  • SATA: 10 SATA (6Gbps) через Intel C741; через SlimSAS.
  • M.2: 2 M.2 PCIe 3.0 x4 SATA слоты (M-key 2280).
  • PCIe: 16 PCIe 5.0 x8 через MCIO разъём слоты.
  • USB: 2 порт(ы) (сзади); 2 USB 3.0.
  • Охлаждение: 10x 4-pin разъёмы вентиляторов (До 10 вентиляторов); 5 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
  • Системная логика: Intel C741.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X13DGU подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 32 разъёма DIMM; Максимум памяти (2DPC): До 8TB 5600MT/s ECC DDR5; До 8TB 3DS ECC RDIMM, DDR5-5600MT/s в 32 разъёма DIMM. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X13DGU2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​Количество разъёмов: 32 разъёма DIMM; Максимум памяти (2DPC): До 8TB 5600MT/s ECC DDR5; До 8TB 3DS ECC RDIMM, DDR5-5600MT/s в 32 разъёма DIMM; 2 LAN с 10Gbase-T, Intel Ethernet Network Adapter X710; 2 LAN с Intel X710 10GbE
X13DEG-R2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​Количество разъёмов: 32 разъёма DIMM; Максимум памяти (2DPC): До 8TB 5600MT/s ECC DDR5 RDIMM/LRDIMM; До 8TB 3DS ECC RDIMM, DDR5-5600MT/s в 32 разъёма DIMM; AIOM для LAN; 2 AIOM 10 GbE LAN порт(ы) (IPMI shared on LAN порт 1); 1 AIOM 1 GbE Dedicated BMC LAN порт(ы) (Realtek RTL8211F PHY); 2 LAN с Intel X710 10GbE
X13DEG-M2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​Количество разъёмов: 32 разъёма DIMM; Максимум памяти (1DPC): До 4TB 5600MT/s ECC DDR5 RDIMM; Максимум памяти (2DPC): До 8TB 4400MT/s ECC DDR5 RDIMM; До 8TB 3DS ECC RDIMM, DDR5-5600MT/s в 32 разъёма DIMM
X13DEG-D2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)​​Количество разъёмов: 32 разъёма DIMM; Максимум памяти (1DPC): До 4TB 5600MT/s ECC DDR5 RDIMM; Максимум памяти (2DPC): До 8TB 4400MT/s ECC DDR5 RDIMM; До 8TB 3DS ECC RDIMM, DDR5-5600MT/s в 32 разъёма DIMM

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X13DGU. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X13DGU

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и организация памяти
Количество разъёмов: 32 разъёма DIMM; Максимум памяти (2DPC): До 8TB 5600MT/s ECC DDR5
Ёмкость и слоты памяти
До 8TB 3DS ECC RDIMM, DDR5-5600MT/s в 32 разъёма DIMM
Количество разъёмов DIMM
32

Процессорная подсистема

Количество ядер
До 64C
Поддерживаемые процессоры
2 процессорных разъёма E (LGA-4677); 5th поколения Intel Xeon / 4th поколения Intel Xeon Scalable процессоры; поддержка Intel Xeon CPU Max серии с high bandwidth память (HBM)
Сокет процессора
LGA-4677
Чипсет
Intel C741
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы) (сзади)
Конфигурация PCIe
16 PCIe 5.0 x8 через MCIO разъём слоты
Порты USB
2 порт(ы) (сзади); 2 USB 3.0
Последовательные порты
1 COM порт(ы) (колодка)
Сетевой контроллер
2 LAN с 10Gbase-T, Intel Ethernet Network Adapter X710
Сетевые контроллеры
2 LAN с Intel X710 10GbE

Комплектация и совместимость

Условия и ограничения
поддержка До 350W TDP CPUs

Конструкция и условия эксплуатации

Габариты
14.29" x 17.32" (36.3cm x 43.99cm)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
10 SATA (6Gbps) через Intel C741; через SlimSAS
Разъёмы M.2
2 M.2 PCIe 3.0 x4 SATA слоты (M-key 2280)

Питание и охлаждение

Вентиляторы и охлаждение
10x 4-pin разъёмы вентиляторов (До 10 вентиляторов); 5 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
Управление питанием ACPI; Контроль вскрытия корпуса; Управление включением после восстановления питания; M.2 NGFF разъём; Поддержка Node Manager; UID
Контроль напряжений
+12V,+3.3V,+5V,+5V дежурное питание,5 -fan состояние,Разъём датчика вскрытия корпуса,Напряжение чипсета,Напряжения памяти,Контроль напряжений CPU,Поддержка утилиты мониторинга,Системное управление,VBAT
Контроль температуры
Защита CPU при перегреве; Мониторинг температуры CPU и корпуса; PECI; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; UID/удалённый UID LED

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM 2.0 колодка
Программное обеспечение управления
SuperCloud Composer (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО; IPMI Utilities
Тип BIOS
AMI 64MB UEFI
Функции BIOS
Plug and Play (PnP); ACPI 6.4; PCI FW 3.2; SMBIOS 2.8/3.5; UEFI 2.8A
