Артикул: X10SLM-F
Наличие уточняйте

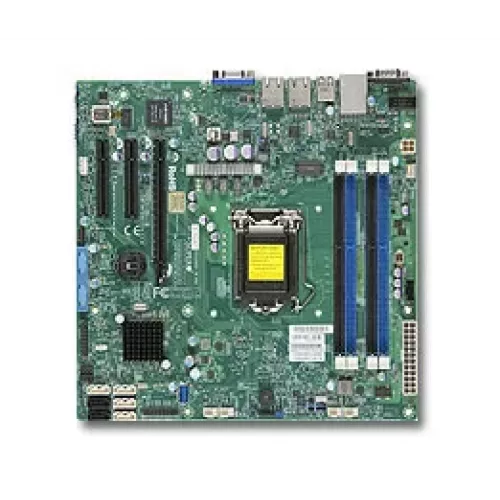

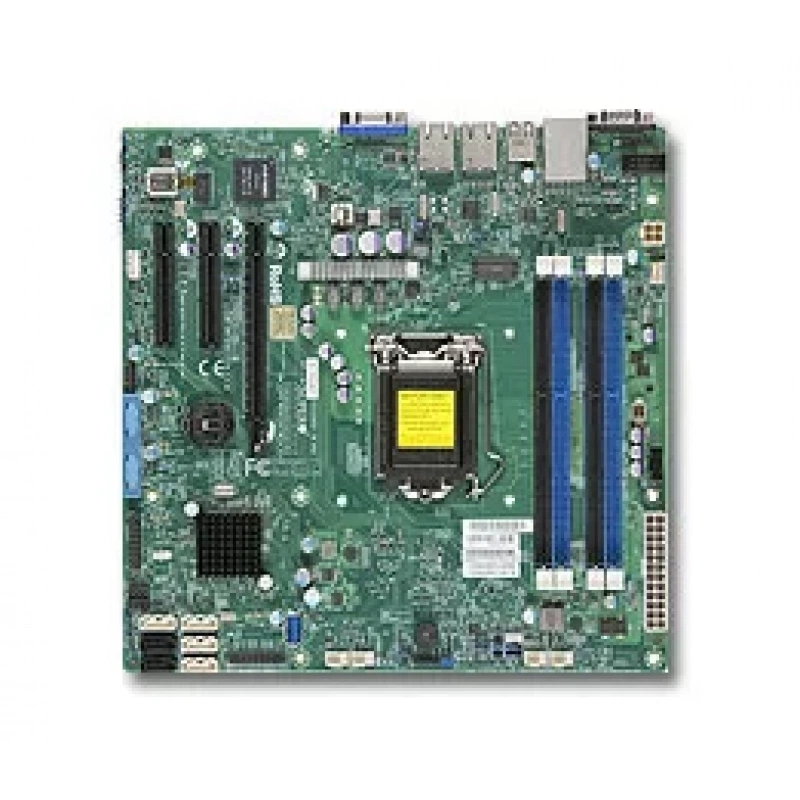

Материнская плата Supermicro X10SLM-F
Цена последней отгрузки со склада:
13 925 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro X10SLM-F
Материнская плата Supermicro X10SLM-F выполнена в форм-факторе Micro-ATX и рассчитана на установку процессоров Intel с сокетом LGA1150. Плата построена на чипсете Intel C224 и подходит для серверных и рабочих систем, где важны компактные размеры, поддержка памяти DDR3 и базовый набор разъемов для подключения накопителей, вентиляторов и сетевых интерфейсов. Модель относится к платформе Intel Xeon E3 поколения для сокета LGA1150 и использует серверную логику чипсета Intel C224, что делает ее уместной для компактных систем с умеренной нагрузкой и типовыми задачами хранения, виртуализации начального уровня и офисной инфраструктуры.
Плата оснащена четырьмя слотами памяти с максимальной частотой 1600 МГц и поддержкой до 32 ГБ ОЗУ. На задней панели предусмотрены два порта RJ-45, а на самой плате есть пять разъемов для корпусных вентиляторов 4 pin. Для питания используются основной разъем 24 pin и дополнительный разъем питания процессора 4 pin. Также предусмотрен один слот PCIe x16. Отсутствие встроенного аудиочипа соответствует серверной ориентации модели и помогает использовать плату в конфигурациях, где звук не является обязательной функцией.
Supermicro X10SLM-F подходит для построения компактных серверов и специализированных систем, где нужен баланс между размером платы, набором сетевых интерфейсов и возможностями установки памяти. Форм-фактор Micro-ATX позволяет применять ее в совместимых корпусах, а связка LGA1150 и Intel C224 задает конкретный класс аппаратной платформы. Такая компоновка удобна для сборок, в которых важны предсказуемая совместимость, несколько модулей памяти, достаточное число разъемов охлаждения и сетевое подключение без избыточных компонентов.
Функциональные возможности
При проектировании сервера на X10SLM-F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 с 10/100/1000M bps MAC; Integrated IPMI 2.0 с KVM и Выделенная LAN. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.
Технические особенности
- Процессорная подсистема: Intel 4-го поколения Core i3 серии, Intel 5-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W.
- Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
- Оперативная память: До 32GB небуферизованная ECC UDIMM, в 4 разъёма DIMM; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма.
- Тип и режимы памяти: 1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
- Сеть: 1 LAN с Intel Ethernet-контроллер I217LM 1 LAN с Intel Ethernet-контроллер I210-AT 2 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT).
- SATA: Intel C224 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel C224 контроллер для 2 SATA2 (3 Gbps) портов; RAID 0,1; 4 SATA3 (6Gbps) портов; 2 SATA2 (3Gbps) портов; 2 SATA (3Gbps), 4 SATA (6Gbps); SATA DOM power разъём Поддержка.
- PCIe: 1 PCI-E 3.0 x8 (в физическом слоте x16),; 1 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8).
- USB: 6 USB 2.0 портов (4 сзади + 2 колодки); 4 USB 3.0 портов (3 колодки + 1 Type A); 4 USB 3.0 (1 Type-A, 2+1 через внутреннюю колодку) 6 USB 2.0 (4 сзади, 2 через внутреннюю колодку).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 с 10/100/1000M bps MAC; Integrated IPMI 2.0 с KVM и Выделенная LAN.
- Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), Регулировка вентиляторов для снижения шума, Разъёмы вентиляторов с PWM-управлением, состояние мониторинг для on/off управление, Мониторинг состояния для регулировки оборотов.
Сценарии применения
Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.
Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.
Совместимость с оборудованием
Плату Супермикро X10SLM-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel 4-го поколения Core i3 серии, Intel 5-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: До 32GB небуферизованная ECC UDIMM, в 4 разъёма DIMM; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма; 1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-512F-441B, SC813MTQ-R400CB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.
Совместимость с программным обеспечением
Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.
Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.
Отличия от ближайших моделей
При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X10SLM-F | Intel 4-го поколения Core i3 серии, Intel 5-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W | До 32GB небуферизованная ECC UDIMM, в 4 разъёма DIMM; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма; 1 LAN с Intel Ethernet-контроллер I217LM 1 LAN с Intel Ethernet-контроллер I210-AT 2 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT) |
| X10SLM+-F | Intel 4-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W | До 32GB небуферизованная ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма; 2 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Два Gigabit Ethernet LAN портов через Intel i210AT |
| X10SRM-F | Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP | До 128GB регистровая ECC RDIMM, DDR4-2400MHz; До 256GB регистровая ECC LRDIMM, DDR4-2400MHz, в 4 DIMM slotsUp до 512GB ECC 3DS LRDIMM; 4x 288-pin DDR4 разъёма DIMM; До 512GB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 4 разъёма DIMM; 2 LAN с Intel i350 Gigabit Ethernet ControllerSupports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два GbE LAN портов |
| X10SRL-F | Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP | До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel Ethernet-контроллер I210Supports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 Два порт GbE LAN |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.
При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.
Обслуживание и хранение
План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.
Рабочая температура: 0°C ~ 50°C (32°F ~ 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата X10SLM-F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
Технические характеристики X10SLM-F
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.35V, 1.5V
- Ёмкость и слоты памяти
- До 32GB небуферизованная ECC UDIMM, в 4 разъёма DIMM; До 32GB DDR3 ECC 1600MHz UDIMMs в 4 разъёма
- Ёмкость модулей DIMM
- 1GB, 2GB, 4GB, 8GB
- Количество разъёмов DIMM
- 4
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 1600MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами
Процессорная подсистема
- Поддерживаемые процессоры
- Intel 4-го поколения Core i3 серии, Intel 5-го поколения Core i3 серии, Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA 1150 поддерживается, поддерживаемый TDP 85W
- Сокет процессора
- LGA 1150
- Тепловой пакет CPU
- 85W
- Чипсет
- Intel C224 Express PCH
- Количество процессорных разъёмов
- 1
Интерфейсы и расширение
- COM-порты и колодки
- 2 COM портов (1 сзади, 1 колодка) 1 fast UART 16550 serial
- Видеовыходы
- 1 VGA D-Sub разъём порт
- Графический контроллер
- Aspeed AST2400 BMC
- Порты USB
- 6 USB 2.0 портов (4 сзади + 2 колодки); 4 USB 3.0 портов (3 колодки + 1 Type A); 4 USB 3.0 (1 Type-A, 2+1 через внутреннюю колодку) 6 USB 2.0 (4 сзади, 2 через внутреннюю колодку)
- Сетевые контроллеры
- 1 LAN с Intel Ethernet-контроллер I217LM 1 LAN с Intel Ethernet-контроллер I210-AT 2 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT)
- Сетевые порты
- 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 1 PCI-E 3.0 x8 (в физическом слоте x16),; 1 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8)
Конструкция и условия эксплуатации
- Габариты
- 9.6" x 9.6" (24.38cm x 24.38cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C ~ 50°C (32°F ~ 122°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- Micro-ATX
Накопители
- Контроллер и порты SATA
- Intel C224 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel C224 контроллер для 2 SATA2 (3 Gbps) портов; RAID 0,1; 4 SATA3 (6Gbps) портов; 2 SATA2 (3Gbps) портов; 2 SATA (3Gbps), 4 SATA (6Gbps); SATA DOM power разъём Поддержка
Питание и охлаждение
- Вентиляторы и охлаждение
- 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), Регулировка вентиляторов для снижения шума, Разъёмы вентиляторов с PWM-управлением, состояние мониторинг для on/off управление, Мониторинг состояния для регулировки оборотов
- Дополнительные функции
- Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса
- Контроль напряжений
- +12V, +3.3V, +5V, +5V дежурное питание, 5 фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V, HT, VBAT
- Контроль температуры
- Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Поддержка Thermal Monitor 2 (TM2), PECI, FC temperature sensing logic
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы, +5V Индикатор дежурного питания
- Управление питанием
- Управление питанием ACPI; Принудительное выключение кнопкой питания; Настройка включения после восстановления питания; Внутренний/External modem ring-on
Управление и безопасность
- Подключение TPM
- TPM колодка
- Программное обеспечение управления
- IPMI2.0, NMI, SuperDoctor III, Watchdog
- Тип BIOS
- 128Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 с 10/100/1000M bps MAC; Integrated IPMI 2.0 с KVM и Выделенная LAN
- Функции BIOS
- SMBIOS 2.7.1; ACPI 5.0; Поддержка USB-клавиатуры
