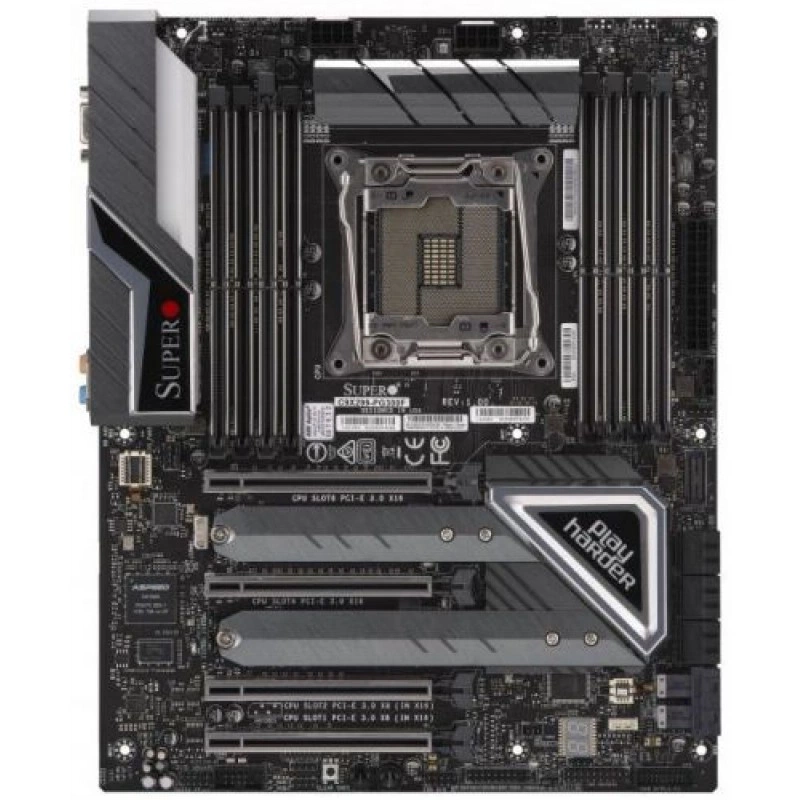

Материнская плата Supermicro MBD-C9X299-PG300F-O ATX для Intel LGA2066
Цена последней отгрузки со склада:
74 501 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-C9X299-PG300F-O ATX для Intel LGA2066
Материнская плата Supermicro MBD-C9X299-PG300F-O выполнена в форм-факторе ATX и предназначена для процессоров Intel с сокетом LGA2066. Плата построена на чипсете Intel X299 и рассчитана на использование в совместимых системах, где важны расширенные возможности подключения накопителей, памяти и периферии. Это модель для сборок на базе платформы X299, которая сочетает восемь слотов памяти DDR4, четыре слота PCIe x16, два разъема M.2 и набор интерфейсов для подключения накопителей, вентиляторов и внешних устройств.
На плате предусмотрена поддержка памяти DDR4 с максимальной частотой 2933 МГц, а также максимальный объем памяти до 256 ГБ. Для накопителей доступны шесть разъемов SATA 6G с поддержкой RAID и два разъема M.2, что позволяет строить конфигурации с разными вариантами хранения данных. Наличие четырех слотов PCIe x16 расширяет возможности установки дополнительных плат и адаптеров. Кроме того, модель оснащена разъемами питания 24 pin и 8 + 8 pin, шестью разъемами для корпусных вентиляторов, одним сетевым портом RJ-45, интерфейсом USB Type-C, портом VGA, разъемом COM и аудиочипом Realtek ALC1220.
Материнская плата подходит для серверных и рабочих конфигураций, где требуется ATX-платформа на Intel LGA2066 с широким набором возможностей по памяти, накопителям и расширению. Чипсет Intel X299 определяет совместимость с соответствующим процессорным семейством, а набор разъемов и интерфейсов делает модель практичной основой для систем с несколькими устройствами хранения, дополнительными картами и подключением внешней периферии.
Функциональные возможности
Плата C9X299-PG300F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.
Управление: ASPEED AST2500; OOB BIOS refresh function is not поддерживается. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.
Технические особенности
- Процессорная подсистема: Intel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU.
- Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
- Оперативная память: 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM.
- Тип и режимы памяти: 2933/2666/2400/2133/1866/1600MHz ECC/Non-ECC DDR4 SDRAM 72-bit 288-pin UDIMM [nid:11707].
- Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia AQC107 10G Ethernet-контроллер; 1 RJ45 GbE порт (IPMI Shared LAN); 1 RJ45 10GBase-T портов.
- SATA: 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
- M.2: Интерфейс M.2: 2 PCI-E 3.0 x4, RAID 0 & 1; Формат: 2280; Ключ: M-Key; M-Key для SSD и Optane.
- PCIe: 4 PCI-E 3.0 x16; ***4xPCI-E3.0 x16 слоты(8/NA/16/16 или 8/8/8/16(Core i9) или NA/4/8/16(Core i7)***.
- USB: 4 USB 2.0 портов (2 сзади + 2 через внутренние колодки); 4 USB 3.2 Gen1 портов (2 сзади + 2 через внутренние колодки); 2 USB 3.2 Gen2 портов (1 Type A, 1 Type C).
- Управление: ASPEED AST2500; OOB BIOS refresh function is not поддерживается.
Сценарии применения
Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро C9X299-PG300F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2933/2666/2400/2133/1866/1600MHz ECC/Non-ECC DDR4 SDRAM 72-bit 288-pin UDIMM [nid:11707]. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-GS5A-754K, CSE-732D3-1200B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.
Совместимость с программным обеспечением
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| C9X299-PG300F | Intel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU | 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia AQC107 10G Ethernet-контроллер; 1 RJ45 GbE порт (IPMI Shared LAN); 1 RJ45 10GBase-T портов |
| C9X299-PG300 | Intel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU | 128GB небуферизованная non-ECC UDIMM, DDR4-2666MHz, в 8 разъёмов DIMM; 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 1 LAN с Intel Один Ethernet PHY i219V 1 LAN с Aquantia AQC107 10G Ethernet-контроллер; 1 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 10GBase-T портов |
| C9X299-PGF | Intel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU | 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia 5G LAN chip AQC108; 2 RJ45 Gigabit Ethernet LAN портов |
| C9X299-RPGF | Intel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU | 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; ***память overclocking is not warranty, it is До capability of CPU и память***; 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM ***память overclocking is not warranty, it is До capability of CPU и память***; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia 5G LAN chip AQC108; 2 RJ45 Gigabit Ethernet LAN портов |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.
На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.
Обслуживание и хранение
При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.
Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.
Комплектация
Основная позиция поставки — материнская плата C9X299-PG300F. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-C9X299-PG300F-O
Оперативная память
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM
- Ёмкость модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Количество разъёмов DIMM
- 8
- Контакты модуля памяти
- 288-pin
- Тип и скорость памяти
- 2933/2666/2400/2133/1866/1600MHz ECC/Non-ECC DDR4 SDRAM 72-bit 288-pin UDIMM [nid:11707]
Процессорная подсистема
- Поддерживаемые процессоры
- Intel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU
- Сокет процессора
- LGA-2066
- Тепловой пакет CPU
- До 165W
- Чипсет
- Intel X299
- Количество процессорных разъёмов
- 1
Интерфейсы и расширение
- COM-порты и колодки
- 1 COM порт (1 колодка)
- Видеовыходы
- 1 VGA порт
- Графический контроллер
- ASPEED AST2500 BMC
- Звуковая подсистема
- ALC 1220 HD Audio
- Порты USB
- 4 USB 2.0 портов (2 сзади + 2 через внутренние колодки); 4 USB 3.2 Gen1 портов (2 сзади + 2 через внутренние колодки); 2 USB 3.2 Gen2 портов (1 Type A, 1 Type C)
- Сетевые контроллеры
- 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia AQC107 10G Ethernet-контроллер
- Сетевые порты
- 1 RJ45 GbE порт (IPMI Shared LAN); 1 RJ45 10GBase-T портов
- Слоты PCIe
- 4 PCI-E 3.0 x16; ***4xPCI-E3.0 x16 слоты(8/NA/16/16 или 8/8/8/16(Core i9) или NA/4/8/16(Core i7)***
Комплектация и совместимость
- Исполнение поставки
- Retail
Конструкция и условия эксплуатации
- Габариты
- 12" x 9.6" (30.48cm x 24.38cm)
- Форм-фактор
- ATX
Накопители
- Контроллер и порты SATA
- 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10
- Разъёмы M.2
- Интерфейс M.2: 2 PCI-E 3.0 x4, RAID 0 & 1; Формат: 2280; Ключ: M-Key; M-Key для SSD и Optane
Питание и охлаждение
- Вентиляторы и охлаждение
- 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов), Регулировка оборотов вентиляторов, Светодиодная индикация перегрева, PWM Регулировка оборотов вентиляторов, Разъёмы вентиляторов с контролем температуры и оборотов
- Дополнительные функции
- Управление питанием ACPI, Разъём питания ATX, Управление включением после восстановления питания, Аппаратная защита CPU при перегреве, Intel Smart Response Technology, Разгон по напряжению и частоте, WOL
- Контроль напряжений
- +12V, +3.3V, +5V, 1.05 (PCH), 1.2V (VDIMM), 3.3V дежурное питание, Разъём датчика вскрытия корпуса, Контроль напряжений CPU, VBAT
Управление и безопасность
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- IPMI2.0, SuperDoctor 5, Watchdog
- Тип BIOS
- UEFI 128Mb
- Удалённое управление IPMI
- ASPEED AST2500; OOB BIOS refresh function is not поддерживается
Отзывы о товаре
Вопросы о товаре
Какую архитектуру ЦП и платы нужно заранее проверить, чтобы плата MBD-C9X299-PG300F-O корректно заработала в сервере?
С какими накопителями и разъемами хранения можно собрать конфигурацию на этой плате без потери функциональности?
Если установить несколько плат расширения, что стоит учесть по линии PCIe, чтобы не получить узкие места?
Какие требования к питанию материнской платы нужно предусмотреть при сборке узла?
Достаточно ли на плате интерфейсов и разъемов для подключения стандартной серверной периферии и управления?
