Артикул: MBD-X11SRA-F-B

Наличие уточняйте

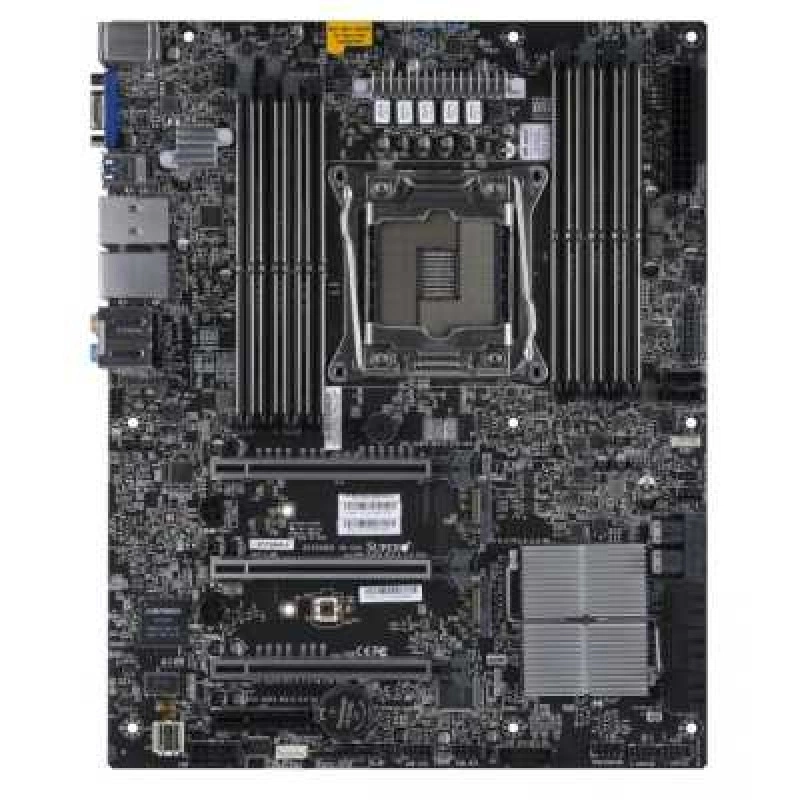

Материнская плата Supermicro MBD-⁠X11SRA-⁠F-⁠B

Цена последней отгрузки со склада:

28 700 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SRA-F-B

Supermicro MBD-X11SRA-F-B - материнская плата формата ATX для серверных и рабочих систем на платформе Intel C422. Модель построена под процессорный разъем LGA2066 и относится к серии X11SRA-F, что позволяет использовать ее как основу для конфигураций с современными процессорами Intel Xeon W-2100 и Xeon W-2200. Плата рассчитана на установку в совместимые корпуса формата ATX и подходит для сборки производительных систем, которым требуются серверные возможности, расширенная память DDR4 и несколько линий хранения данных SATA.

На плате предусмотрено 8 слотов DDR4 DIMM, поддерживается память ECC RDIMM и ECC LRDIMM, а заявленный диапазон частот для модуулей памяти составляет 1600 - 2666 МГц. Набор интерфейсов хранения включает 6 портов SATA 6 Гбит/с с поддержкой RAID 0, 1, 5 и 10. Дополнительно платформа оснащается управлением SuperDoctor 5, мониторингом через IPMI 2.0 и функциями аппаратного контроля состояния системы, что делает ее удобной для серверных и рабочих конфигураций с повышенными требованиями к стабильности и администрированию.

Плата Supermicro MBD-X11SRA-F-B рассчитана на использование в конфигурациях, где важны совместимость с процессорами Intel Xeon W, расширенная память, наличие сетевых интерфейсов и базовая серверная функциональность. Такой вариант подходит для рабочих станций, серверных сборок и специализированных систем с несколькими накопителями, где требуется компактный, но функциональный формат ATX.

Функциональные возможности

Плата X11SRA-F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2500; 1 VGA порт, ***VGA порт is default set до Поддержка IPMI. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC).
  • Тип и режимы памяти: 2666/2400/2133/1866/1600 MT/s ECC DDR4 LRDIMM, RDIMM SDRAM 72-bit, 288-pin.
  • Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT, (Share с IPMI); 1 LAN с Aquantia 5G LAN chip AQC108.
  • SATA: Intel C422 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel C422 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10 *iRST enabled, только SATA2 до SATA5 Поддержка RAID..
  • M.2: Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0,1; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 3 PCIe 3.0 x16,; 1 PCIe 3.0 x4; ***3xPCIe3.0 x16 слоты(8/16/16 (Skylake-W 48 lanes), 1xPCIe3.0x4 слоты***.
  • USB: 2 USB 3.2 Gen2 порт(ы) (2 type A); 4 USB 3.2 Gen1 порт(ы) (4 сзади).
  • Управление: ASPEED AST2500; 1 VGA порт, ***VGA порт is default set до Поддержка IPMI.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11SRA-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); 2666/2400/2133/1866/1600 MT/s ECC DDR4 LRDIMM, RDIMM SDRAM 72-bit, 288-pin. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-732D3-1200B, CSE-732D3-903B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X11SRA-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); 1 LAN с Intel Ethernet-контроллер I210-AT, (Share с IPMI); 1 LAN с Aquantia 5G LAN chip AQC108
X11SSA-FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT
X11SRM-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45
X11SRL-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MHz; До 1TB регистровая ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X11SRA-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00118-0N — 1 шт., Кабель SATA CBL-0044L — 2 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться MCP-260-00118-0N, CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X11SRA-F-B

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC)
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB, 64GB, 128GB
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
2666/2400/2133/1866/1600 MT/s ECC DDR4 LRDIMM, RDIMM SDRAM 72-bit, 288-pin

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP
Сокет процессора
LGA-2066
Тепловой пакет CPU
До 165W
Чипсет
Intel C422
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Звуковая подсистема
ALC 1220 7.1 HD Audio
Порты USB
2 USB 3.2 Gen2 порт(ы) (2 type A); 4 USB 3.2 Gen1 порт(ы) (4 сзади)
Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Intel Ethernet-контроллер I210-AT, (Share с IPMI); 1 LAN с Aquantia 5G LAN chip AQC108
Слоты PCIe
3 PCIe 3.0 x16,; 1 PCIe 3.0 x4; ***3xPCIe3.0 x16 слоты(8/16/16 (Skylake-W 48 lanes), 1xPCIe3.0x4 слоты***

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00118-0N
1 шт.; X11SRA серии Заглушка I/O
Комплект: Кабель SATA CBL-0044L
2 шт.; Кабель SATA

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel C422 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel C422 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10 *iRST enabled, только SATA2 до SATA5 Поддержка RAID.
Разъёмы M.2
Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0,1; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL, RoHS, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разгон по напряжению и частоте, Intel Smart Response Technology
Контроль напряжений
VBAT, Температура системы, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, 3.3V дежурное питание, 1.2V (VDIMM), 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, Мониторинг для CPU ядер, 5 (4-pin)
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка до monitor Supermicro AOC temperatures from IPMI или SD 5; PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, IPMI2.0, Watchdog
Тип BIOS
SPI Flash BIOS
Удалённое управление IPMI
ASPEED AST2500; 1 VGA порт, ***VGA порт is default set до Поддержка IPMI

Отзывы о товаре

Инна Титова07.09.2025

5/5

Плату брали для рабочей станции на Intel C422, где нужен был запас по памяти и несколько SATA. После установки система увидела процессор и подняла загрузку с первого раза. Потом еще раз проверили накопители, и на этом настройка закончилась.

Плюсы товара

Загрузка прошла с первого раза

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки нужно сделать, чтобы серверная платформа стартовала с вашими процессорами и не было несовместимости?

Платформа рассчитана на 2 разъема LGA2011 и чипсет Intel C602. Перед сборкой убедитесь, что ваши процессоры соответствуют LGA2011 и поддерживаются связкой с C602.

Как дисковая часть на 3.5" SATA может ограничить сценарий хранения по емкости и отказоустойчивости?

В конфигурации предусмотрены 3.5" SATA отсеки, и их количество влияет на варианты компоновки дисков под ваши задачи. Если вам нужна высокая избыточность или большое число дисков, проверьте, что доступного набора отсеков достаточно для требуемой схемы.

На что обратить внимание при планировании системы охлаждения в стойке: достаточно ли заложено по вентиляторам?

Охлаждение обеспечивается 5 вентиляторами 4 см. При высокой нагрузке и плотном размещении в стойке учитывайте тепловой режим и рабочую температуру из спецификации, чтобы вентиляторы могли поддерживать параметры в пределах допустимого диапазона.

Какие требования по питанию нужно учесть, чтобы не нарушить стабильность работы при запуске и пиковых нагрузках?

Здесь установлен один блок питания 600 Вт. Планируйте резерв по мощности в стойке и учитывайте, что при одновременной нагрузке компонентов может потребоваться более высокая доступная мощность от вашей инфраструктуры питания.

Какие аспекты электромагнитной совместимости и безопасности стоит учитывать при внедрении в корпоративной среде?

Для платформы указаны стандарты ЭМС и безопасность (например, FCC Class A и IEC/UL 60950-1). При развертывании в ЦОД или офисных помещениях сопоставьте эти требования с требованиями вашей среды и политиками по сертификации оборудования.
