Артикул: MBD-C9X299-RPGF-L-B

Наличие уточняйте

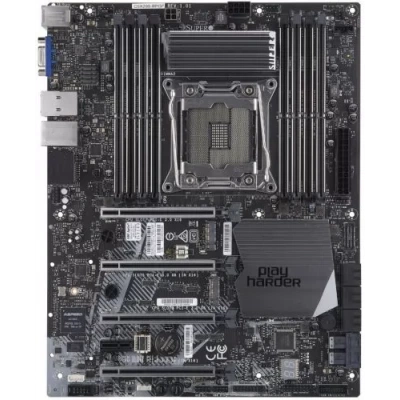

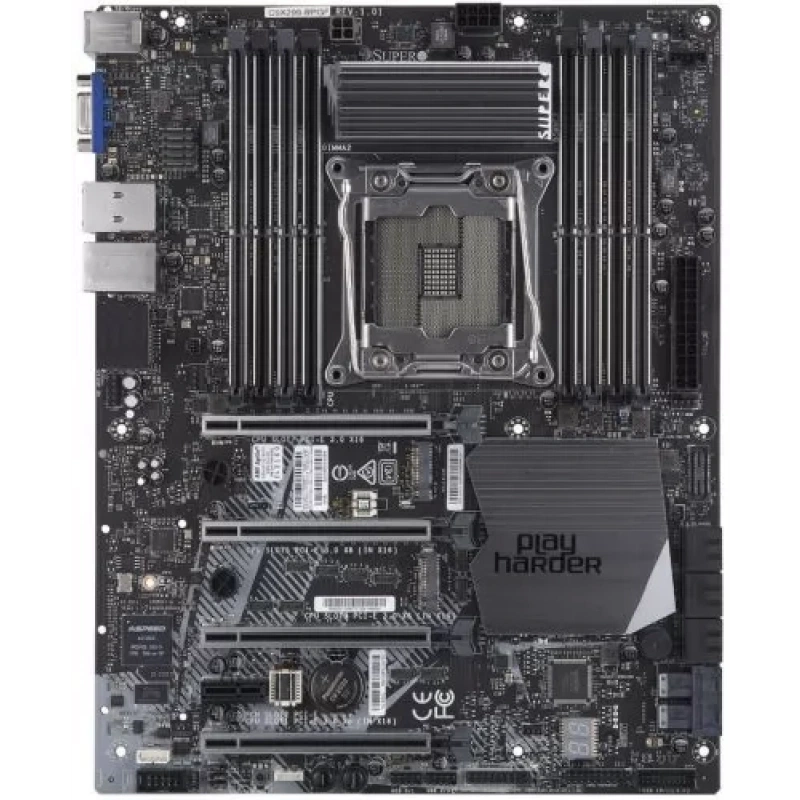

Материнская плата ATX Supermicro MBD-⁠C9X299-⁠RPGF-⁠L-⁠B

Цена последней отгрузки со склада:

57 950 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-C9X299-RPGF-L-B

Материнская плата Supermicro MBD-C9X299-RPGF-L-B выполнена в форм-факторе ATX и рассчитана на серверные и рабочие системы на платформе Intel с сокетом LGA2066. Основа платы - чипсет Intel X299, а в качестве поддерживаемых процессорных ядер указаны Cascade Lake-X и Skylake-X. Такая конфигурация подходит для сборок, где важны несколько линий расширения, поддержка большого объема памяти и наличие современных интерфейсов хранения данных.

Плата оснащена восемью слотами DDR4, поддерживает четырехканальный режим памяти и максимальный объем до 256 ГБ. Заявленная максимальная частота памяти JEDEC без разгона составляет 2933 МГц. Для расширения предусмотрены слоты PCI Express 3.0, включая четыре слота PCIe x16 и один слот PCI-E x1. Для накопителей доступны два разъема M.2 и шесть портов SATA 6 Гбит/с. Набор разъемов на плате и задней панели дополняют возможности подключения корпусных вентиляторов, сетевых линий и служебных интерфейсов.

Конфигурация платы включает два сетевых порта RJ-45, разъем VGA и COM, а также отсутствующий звуковой адаптер. Для питания предусмотрены основной 24-pin разъем и дополнительное питание процессора 8 + 4 pin. Модель ориентирована на задачи, где требуется совместимость с платформой LGA2066, развитая память, несколько графических или вычислительных карт и подключение серверных накопителей.

Функциональные возможности

Практическая задача C9X299-RPGF-L — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2500; ***OOB Bios refresh function is not поддерживается.; 1 VGA порт, *для IPMI functionality только. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: До 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM.
  • Тип и режимы памяти: 2666/2400/2133/1866/1600MHz Non-ECC DDR4 SDRAM 72-bit 288-pin UDIMM.
  • Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT; 1 RJ45 Gigabit Ethernet LAN портов.
  • SATA: 6 SATA3 (6Gbps) портов.
  • M.2: Интерфейс M.2: 2 PCI-E 3.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 4 PCI-E 3.0 x16,; 1 PCI-E 3.0 x1 ***4xPCI-E3.0 x16 слоты(8/NA/16/16 или 8/8/8/16 или NA/4/8/16(Skylake-X 28 Lanes) или NA/4/4/8(Kabylake-X), 1xPCI-E3.0x1 слоты***.
  • USB: 4 USB 2.0 портов (4 через внутренние колодки); 4 USB 3.2 Gen1 портов (2 сзади + 2 через внутренние колодки); 4 USB 3.2 Gen2 портов (3 сзади Type A + 1 сзади Type C).
  • Управление: ASPEED AST2500; ***OOB Bios refresh function is not поддерживается.; 1 VGA порт, *для IPMI functionality только.

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро C9X299-RPGF-L подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: До 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2666/2400/2133/1866/1600MHz Non-ECC DDR4 SDRAM 72-bit 288-pin UDIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
C9X299-RPGF-LIntel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPUДо 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 RJ45 Gigabit Ethernet LAN портов
C9X299-RPGFIntel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; ***память overclocking is not warranty, it is До capability of CPU и память***; 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM ***память overclocking is not warranty, it is До capability of CPU и память***; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia 5G LAN chip AQC108; 2 RJ45 Gigabit Ethernet LAN портов
C9X299-PGFIntel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia 5G LAN chip AQC108; 2 RJ45 Gigabit Ethernet LAN портов
C9X299-PG300FIntel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia AQC107 10G Ethernet-контроллер; 1 RJ45 GbE порт (IPMI Shared LAN); 1 RJ45 10GBase-T портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата C9X299-RPGF-L. Суффикс -B обозначает исполнение Bulk для комплектации системы. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-C9X299-RPGF-L-B

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
До 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
2666/2400/2133/1866/1600MHz Non-ECC DDR4 SDRAM 72-bit 288-pin UDIMM

Процессорная подсистема

Поддерживаемые процессоры
Intel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU
Сокет процессора
LGA-2066
Тепловой пакет CPU
До 165W
Чипсет
Intel X299
Количество процессорных разъёмов
1

Интерфейсы и расширение

COM-порты и колодки
1 COM порт (1 колодка)
Видеовыходы
1 VGA порт,; *для IPMI functionality только
Графический контроллер
*для IPMI functionality только
Порты USB
4 USB 2.0 портов (4 через внутренние колодки); 4 USB 3.2 Gen1 портов (2 сзади + 2 через внутренние колодки); 4 USB 3.2 Gen2 портов (3 сзади Type A + 1 сзади Type C)
Сетевые контроллеры
1 LAN с Intel Ethernet-контроллер I210-AT
Сетевые порты
1 RJ45 Gigabit Ethernet LAN портов
Слоты PCIe
4 PCI-E 3.0 x16,; 1 PCI-E 3.0 x1 ***4xPCI-E3.0 x16 слоты(8/NA/16/16 или 8/8/8/16 или NA/4/8/16(Skylake-X 28 Lanes) или NA/4/4/8(Kabylake-X), 1xPCI-E3.0x1 слоты***

Комплектация и совместимость

Исполнение поставки
Bulk

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
6 SATA3 (6Gbps) портов
Разъёмы M.2
Интерфейс M.2: 2 PCI-E 3.0 x4, RAID 0 & 1; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Дополнительные функции
Управление питанием ACPI, Разъём питания ATX, Управление включением после восстановления питания, Аппаратная защита CPU при перегреве, Intel Smart Response Technology, Разгон по напряжению и частоте, WOL
Контроль напряжений
+12V, +3.3V, +5V, 1.05 (PCH), 1.2V (VDIMM), 3.3V дежурное питание, Разъём датчика вскрытия корпуса, Контроль напряжений CPU, VBAT

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, Watchdog
Тип BIOS
UEFI 128Mb
Удалённое управление IPMI
ASPEED AST2500; ***OOB Bios refresh function is not поддерживается.; 1 VGA порт, *для IPMI functionality только

Отзывы о товаре

Зоя Крылова07.03.2025

5/5

Собирали систему на LGA2066 и брали эту плату как основу под несколько карт расширения и большой объем DDR4. Понравилось, что после установки спокойно завелись и память, и накопители по SATA, без долгих танцев с подключением. Для корпуса ATX подошла удачно.

Плюсы товара

Много слотов под расширение

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски совместимости по процессору нужно исключить перед покупкой ATX платы под LGA2066?

Плата поддерживает Intel и совместимые ядра Cascade Lake-X и Skylake-X для сокета LGA2066. Проверьте, что ваш процессор относится к этому поколению/серии и подходит по сокету.

Как ограничение по количеству разъемов влияет на выбор схемы хранения (SATA и M.2)?

У платы 6 портов SATA 6 Гбит/с и 2 разъема M.2. Если в проекте нужно одновременно много SATA и много NVMe по M.2, может потребоваться перестроить схему накопителей.

Что учесть при установке нескольких PCIe-устройств, если нужны несколько x16-карт?

Указаны 4 слота PCI Express x16 (PCIe 3.0). Если вам требуется больше x16-посадочных мест или отдельный слот под x1, учитывайте наличие только 1 слота PCI-E x1.

Планируете локальное видеоподключение/мониторинг на этапе внедрения — какие разъемы доступны?

На плате указан видеовыход VGA. Это важно для сценариев, где требуется подключение монитора/кабеля на этапе установки или диагностики.

Почему отсутствие звука и возможность установки дополнительных аудио решений стоит учитывать заранее?

На плате звуковой адаптер отсутствует, при этом указано отсутствие поддержки SLI/CrossFire. Если в вашей системе нужны аудиофункции (например, для интерфейсов/плат расширения с аудио), это нужно учесть при компоновке или предусмотреть решение отдельно.
