Артикул: MBD-X11SRA-O

Наличие уточняйте

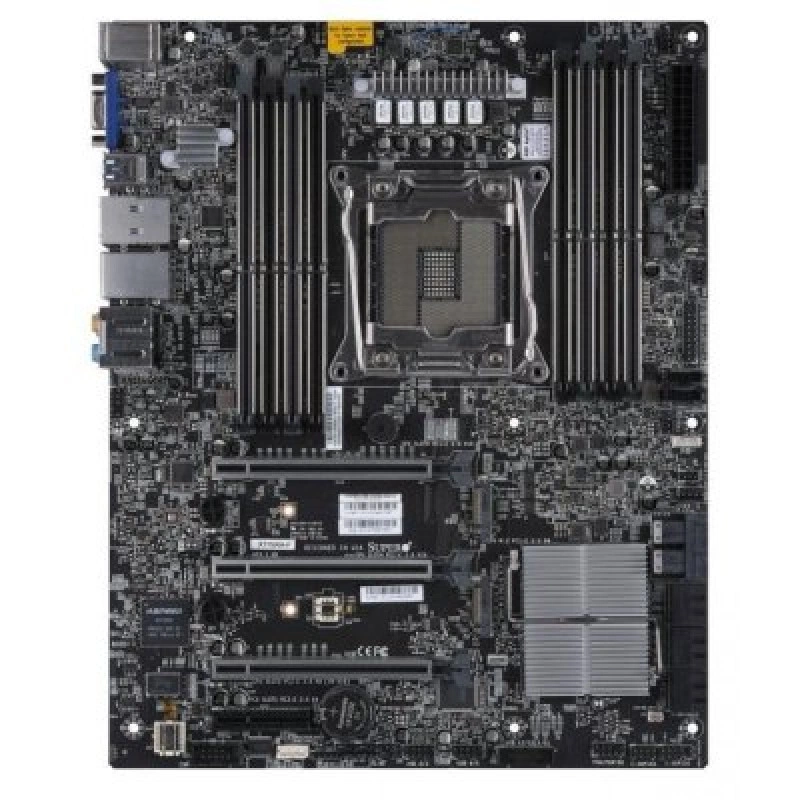

Материнская плата Supermicro MBD-⁠X11SRA-⁠O

Цена последней отгрузки со склада:

44 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SRA-O

Supermicro MBD-X11SRA-O - серверная материнская плата форм-фактора ATX для рабочих и серверных систем на платформе Intel. Модель построена на чипсете Intel C422 и использует сокет 2066, что определяет ее совместимость с соответствующими процессорами семейства Intel Xeon. Плата ориентирована на конфигурации, где требуется компактное, но функциональное решение для размещения памяти DDR4, подключения накопителей SATA и построения стабильной платформы для серверных и профессиональных задач.

Плата оснащена 8 слотами DDR4 DIMM с рабочим диапазоном частот 1600 - 2666 МГц. Это позволяет использовать конфигурации с большим объемом оперативной памяти и подбирать модули под требования конкретной системы. Наличие 6 портов SATA 6 Гбит/с делает модель удобной для организации дисковой подсистемы с несколькими накопителями, а форм-фактор ATX упрощает установку в совместимые корпуса и серверные шасси. Код MBD-X11SRA-O является заводским артикулом платы и используется как основное обозначение модели в линейке Supermicro.

Данная материнская плата подходит для сборки и модернизации серверов, рабочих станций и специализированных систем, где важны сочетание процессорной платформы LGA2066, памяти DDR4 и набора интерфейсов для хранения данных. Модель не содержит избыточных элементов описания и сохраняет акцент на практических возможностях: типе процессорного сокета, чипсете, параметрах памяти, количестве слотов, портах SATA и форм-факторе платы.

Функциональные возможности

Практическая задача X11SRA — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; As Intel Xeon процессор W Family.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; (DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC).
  • Тип и режимы памяти: 2666/2400/2133/1866/1600 MT/s ECC DDR4 LRDIMM, RDIMM SDRAM 72-bit, 288-pin.
  • Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Aquantia 5G LAN chip AQC108.
  • SATA: Intel C422 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; *iRST enabled, только SATA2 до SATA5 Поддержка RAID.; Intel C422 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10 *iRST enabled, только SATA2 до SATA5 Поддержка RAID..
  • M.2: Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0,1; Формат: 2280/22110; Ключ: M-Key; *M-Key для SSD и Optane(До Intel POR). Intel VROC Hardware license Key is needed до enable RAID function..
  • PCIe: 3 PCIe 3.0 x16,; 1 PCIe 3.0 x4; ***3xPCIe3.0 x16 слоты(8/16/16 (Skylake-W 48 lanes), 1xPCIe3.0x4 слоты***.
  • USB: 2 USB 3.2 Gen2 порт(ы) (2 type A); 4 USB 3.2 Gen1 порт(ы) (4 сзади).
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11SRA подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; As Intel Xeon процессор W Family. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; (DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); 2666/2400/2133/1866/1600 MT/s ECC DDR4 LRDIMM, RDIMM SDRAM 72-bit, 288-pin. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-732D3-1200B, CSE-732D3-903B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X11SRAIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; As Intel Xeon процессор W Family8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; (DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Aquantia 5G LAN chip AQC108
X11SRA-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); 1 LAN с Intel Ethernet-контроллер I210-AT, (Share с IPMI); 1 LAN с Aquantia 5G LAN chip AQC108
X11SATIntel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT, + Один Intel Ethernet PHY i219LM; Один GbE LAN с Intel i210-AT, Один GbE LAN с Intel i219LM
X11SANIntel Pentium процессор N4200; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 6W TDP1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11SRA. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Giftbox Box-0121 — 1 шт., Giftbox foam BOX-019 — 1 шт., Заглушка I/O MCP-260-00118-0N — 1 шт., Краткое руководство MNL-2005-QRG — 1 шт., Кабель SATA CBL-0044L — 6 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться MCP-260-00118-0N, CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11SRA-O

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; (DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC)
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB, 64GB, 128GB
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
2666/2400/2133/1866/1600 MT/s ECC DDR4 LRDIMM, RDIMM SDRAM 72-bit, 288-pin

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; As Intel Xeon процессор W Family
Сокет процессора
LGA-2066
Тепловой пакет CPU
До 165W
Чипсет
Intel C422
Количество процессорных разъёмов
1

Интерфейсы и расширение

Звуковая подсистема
ALC 1220 7.1 HD Audio
Порты USB
2 USB 3.2 Gen2 порт(ы) (2 type A); 4 USB 3.2 Gen1 порт(ы) (4 сзади)
Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Aquantia 5G LAN chip AQC108
Слоты PCIe
3 PCIe 3.0 x16,; 1 PCIe 3.0 x4; ***3xPCIe3.0 x16 слоты(8/16/16 (Skylake-W 48 lanes), 1xPCIe3.0x4 слоты***

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Giftbox Box-0121
1 шт.; Giftbox
Комплект: Giftbox foam BOX-019
1 шт.; Giftbox foam
Комплект: Заглушка I/O MCP-260-00118-0N
1 шт.; X11SRA серии Заглушка I/O
Комплект: Кабель SATA CBL-0044L
6 шт.; Кабель SATA
Комплект: Краткое руководство MNL-2005-QRG
1 шт.; X11SRA серии Краткое руководство

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel C422 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; *iRST enabled, только SATA2 до SATA5 Поддержка RAID.; Intel C422 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10 *iRST enabled, только SATA2 до SATA5 Поддержка RAID.
Разъёмы M.2
Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0,1; Формат: 2280/22110; Ключ: M-Key; *M-Key для SSD и Optane(До Intel POR). Intel VROC Hardware license Key is needed до enable RAID function.

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL, RoHS, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разгон по напряжению и частоте, Intel Smart Response Technology
Контроль напряжений
VBAT, Температура системы, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, 3.3V дежурное питание, 1.2V (VDIMM), 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, Мониторинг для CPU ядер, 5 (4-pin)
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка до monitor Supermicro AOC temperatures from IPMI или SD 5; PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, AMT, Watchdog
Тип BIOS
SPI Flash BIOS

Отзывы о товаре

Оксана Богданова24.04.2026

5/5

Плату ставили в рабочую станцию на сокете 2066. С ней система увидела DDR4 память и шесть SATA портов, после сборки загрузка прошла без лишних переделок. Оставили ее в основном составе.

Плюсы товара

Шесть SATA портов на месте

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Как проверить совместимость этой платы с серверным процессором перед заказом?

Сверьте сокет и платформу: на плате указан сокет 2066 и чипсет Intel C422, поэтому она рассчитана на процессоры Intel под эту платформу.

Какие ограничения по памяти могут повлиять на конфигурацию и стабильность сборки?

Нужно учитывать 8 слотов DDR4 DIMM и поддерживаемый диапазон частот 1600–2666 МГц: при подборе модулей не выходите за эти рамки.

Подойдет ли плата для дисковой подсистемы с несколькими SATA-накопителями?

Для SATA ориентируйтесь на 6 портов SATA 6 Гбит/с: это ограничивает количество подключаемых SATA-дисков и определяет пропускную способность дисков.

На что обратить внимание при установке платы в корпус, чтобы не упереться в физическую совместимость?

Проверьте форм-фактор ATX: корпус и план расположения креплений должны поддерживать ATX, иначе возможны проблемы с монтажом.

Какие узкие места чаще всего возникают при использовании платы в серверной сборке?

В первую очередь узким местом становится дисковая и память: 6 SATA-портов и 8 слотов DDR4 с частотным диапазоном 1600–2666 МГц ограничивают масштабирование под высокую нагрузку.
