Артикул: MBD-C9X299-PGF

Наличие уточняйте

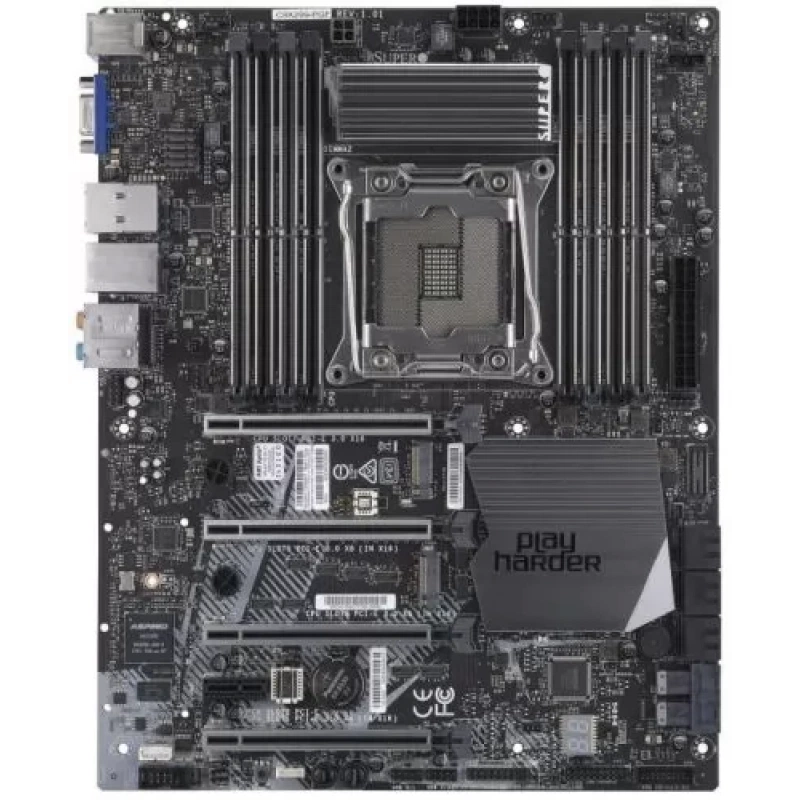

Материнская плата Supermicro MBD-⁠C9X299-⁠PGF ATX

Цена последней отгрузки со склада:

60 700 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-C9X299-PGF

Материнская плата Supermicro MBD-C9X299-PGF выполнена в форм-факторе ATX и рассчитана на установку процессоров Intel в сокет LGA2066. Плата построена на чипсете Intel X299 и ориентирована на серверные и рабочие конфигурации, где важны поддержка многоканальной памяти, несколько слотов расширения и достаточный набор внутренних и внешних интерфейсов. Модель подходит для сборок с акцентом на производительность, подключение накопителей и расширение подсистемы ввода-вывода.

Плата поддерживает память DDR4, оснащена восемью слотами DIMM, двумя каналами памяти и максимальной частотой JEDEC 2933 МГц. Максимальный объем памяти составляет 256 ГБ. Для расширения предусмотрены четыре слота PCI Express x16 версии 3.0 и один слот PCI-E x1, а для хранения данных - два разъема M.2 и шесть портов SATA 6G. Наличие двух сетевых портов RJ-45, видеовыхода VGA, последовательного порта COM и разъема USB Type-C расширяет варианты подключения при сборке системы и обслуживании.

На плате также предусмотрены три порта USB 3.0 и четыре порта USB 2.0, пять разъемов для корпусных вентиляторов 4-pin, а для подсистемы звука используется контроллер Realtek ALC1220. Для питания применяются основной разъем 24 pin и дополнительный разъем питания процессора 8 pin. Поддержка SLI / CrossFire отсутствует, что следует учитывать при выборе конфигурации. В целом это функциональная материнская плата для совместимых платформ Intel X299 с акцентом на память, накопители и разнообразие интерфейсов.

Функциональные возможности

При проектировании сервера на C9X299-PGF сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2500; ***OOB Bios refresh function is not поддерживается.***. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Intel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM.
  • Тип и режимы памяти: 2666/2400/2133/1866/1600MHz Non-ECC DDR4 SDRAM 72-bit 288-pin UDIMM.
  • Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia 5G LAN chip AQC108; 2 RJ45 Gigabit Ethernet LAN портов.
  • SATA: 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: PCI-E 3.0 x4; Формат: 2280, 22110; Ключ: M-Key (RAID 0,1 Поддержка); M-Key для SSD и Optane.
  • PCIe: 4 PCI-E 3.0 x16,; 1 PCI-E 3.0 x1; ***4xPCI-E3.0 x16 слоты(8/NA/16/16 или 8/8/8/16 или NA/4/8/16(Skylake-X 28 Lanes) или NA/4/4/8(Kabylake-X), 1xPCI-E3.0x1 слоты***.
  • USB: 4 USB 2.0 портов (4 через внутренние колодки); 4 USB 3.2 Gen1 портов (2 сзади + 2 через внутренние колодки); 4 USB 3.2 Gen2 портов (3 Type A, 1 Type C).
  • Управление: ASPEED AST2500; ***OOB Bios refresh function is not поддерживается.***.

Сценарии применения

Для разработчика или инженера важна сбалансированная станция: CPU под вычислительную часть приложения, RAM под активный проект и накопитель под рабочие данные. Дополнительные адаптеры распределяют по слотам с учётом линий. Требования к шуму и доступу к периферии учитывают вместе с охлаждением.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро C9X299-PGF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2666/2400/2133/1866/1600MHz Non-ECC DDR4 SDRAM 72-bit 288-pin UDIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-GS5A-754K. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
C9X299-PGFIntel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia 5G LAN chip AQC108; 2 RJ45 Gigabit Ethernet LAN портов
C9X299-RPGFIntel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; ***память overclocking is not warranty, it is До capability of CPU и память***; 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM ***память overclocking is not warranty, it is До capability of CPU и память***; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia 5G LAN chip AQC108; 2 RJ45 Gigabit Ethernet LAN портов
C9X299-RPGF-LIntel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPUДо 256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT; 1 RJ45 Gigabit Ethernet LAN портов
C9X299-PG300FIntel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia AQC107 10G Ethernet-контроллер; 1 RJ45 GbE порт (IPMI Shared LAN); 1 RJ45 10GBase-T портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата C9X299-PGF. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-C9X299-PGF

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
256GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 8 разъёмов DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
2666/2400/2133/1866/1600MHz Non-ECC DDR4 SDRAM 72-bit 288-pin UDIMM

Процессорная подсистема

Поддерживаемые процессоры
Intel 10th поколения Core i9 Extreme X-series, Intel 7-го поколения Core i7 X-series, Intel 9th поколения Core i7 X-series, Intel 9th поколения Core i9 X-series, Intel Core i9 Extreme X-series процессор; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; Поддержка Intel Skylake-X refresh CPU
Сокет процессора
LGA-2066
Тепловой пакет CPU
До 165W
Чипсет
Intel X299
Количество процессорных разъёмов
1

Интерфейсы и расширение

COM-порты и колодки
1 COM порт (1 колодка)
Видеовыходы
1 VGA порт
Звуковая подсистема
ALC 1220 HD Audio
Порты USB
4 USB 2.0 портов (4 через внутренние колодки); 4 USB 3.2 Gen1 портов (2 сзади + 2 через внутренние колодки); 4 USB 3.2 Gen2 портов (3 Type A, 1 Type C)
Сетевые контроллеры
1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Aquantia 5G LAN chip AQC108
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов
Слоты PCIe
4 PCI-E 3.0 x16,; 1 PCI-E 3.0 x1; ***4xPCI-E3.0 x16 слоты(8/NA/16/16 или 8/8/8/16 или NA/4/8/16(Skylake-X 28 Lanes) или NA/4/4/8(Kabylake-X), 1xPCI-E3.0x1 слоты***

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
6 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: PCI-E 3.0 x4; Формат: 2280, 22110; Ключ: M-Key (RAID 0,1 Поддержка); M-Key для SSD и Optane

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), Регулировка оборотов вентиляторов, Светодиодная индикация перегрева, PWM Регулировка оборотов вентиляторов, Разъёмы вентиляторов с контролем температуры и оборотов
Дополнительные функции
Управление питанием ACPI, Разъём питания ATX, Управление включением после восстановления питания, Аппаратная защита CPU при перегреве, Intel Smart Response Technology, Разгон по напряжению и частоте, WOL
Контроль напряжений
+12V, +3.3V, +5V, 1.05 (PCH), 1.2V (VDIMM), 3.3V дежурное питание, Разъём датчика вскрытия корпуса, Контроль напряжений CPU, VBAT

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, Watchdog
Тип BIOS
UEFI 128Mb
Удалённое управление IPMI
ASPEED AST2500; ***OOB Bios refresh function is not поддерживается.***

Отзывы о товаре

Карина Нестерова08.01.2025

4/5

Для проекта на Intel LGA2066 взяли SUPERMICRO MBD-C9X299-PGF именно из-за набора интерфейсов и нормальной совместимости с остальными комплектующими. Сборка прошла без сюрпризов: память и накопители определились, дополнительных танцев с запуском не понадобилось. Для рабочей станции это был удачный выбор.

Плюсы товара

надежные блоки питания

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

При сборке на этой плате какие ограничения по CPU и сокету нужно учесть, чтобы не получить несовместимость?

Плата рассчитана на процессоры Intel в сокете LGA2066. Перед установкой убедитесь, что ваш CPU именно под LGA2066, иначе установка невозможна или сборка будет некорректной.

Какие риски для производительности и баланса системы связаны с настройкой памяти на 8 слотах DDR4?

Наличие 8 слотов и 2 каналов означает, что для нормального баланса важно правильно разместить модули по каналам. Если конфигурация памяти будет собрана не под нужное распределение, можно получить снижение эффективности по сравнению с ожидаемой загрузкой.

Сколько накопителей вы сможете реально подключить без дополнительных контроллеров, и где может возникнуть ограничение?

На плате 6 портов SATA 6G и 2 разъема M.2. Если вам нужно больше устройств, ограничение появится из-за количества SATA и M.2, поэтому часть задач может потребовать отдельного расширения.

Как учесть питание при сборке, чтобы система не зависела от «случайного» соответствия разъемов?

Для питания предусмотрены основной разъем 24 pin и отдельное питание процессора 8 pin. При сборке убедитесь, что блок питания и кабельная разводка соответствуют этим разъемам, иначе запуск может быть невозможен.

Если вы планируете несколько видеокарт или графические ускорители, какое ограничение по поддержке нужно принять заранее?

Поддержка SLI/CrossFire отсутствует. Это означает, что сценарий с объединением видеокарт по SLI/CrossFire может быть недоступен, поэтому планируйте графическую конфигурацию без расчета на эти режимы.
