Артикул: MBD-X11SRA-B

Наличие уточняйте

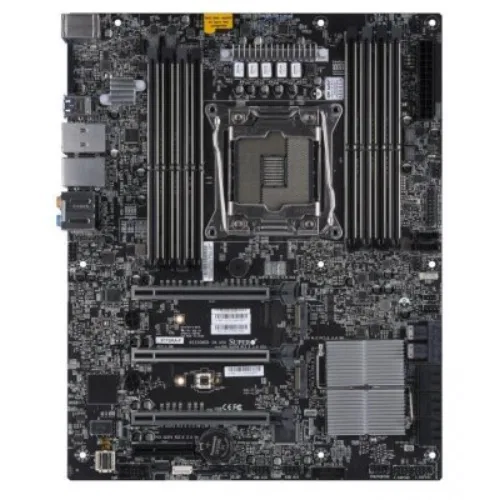

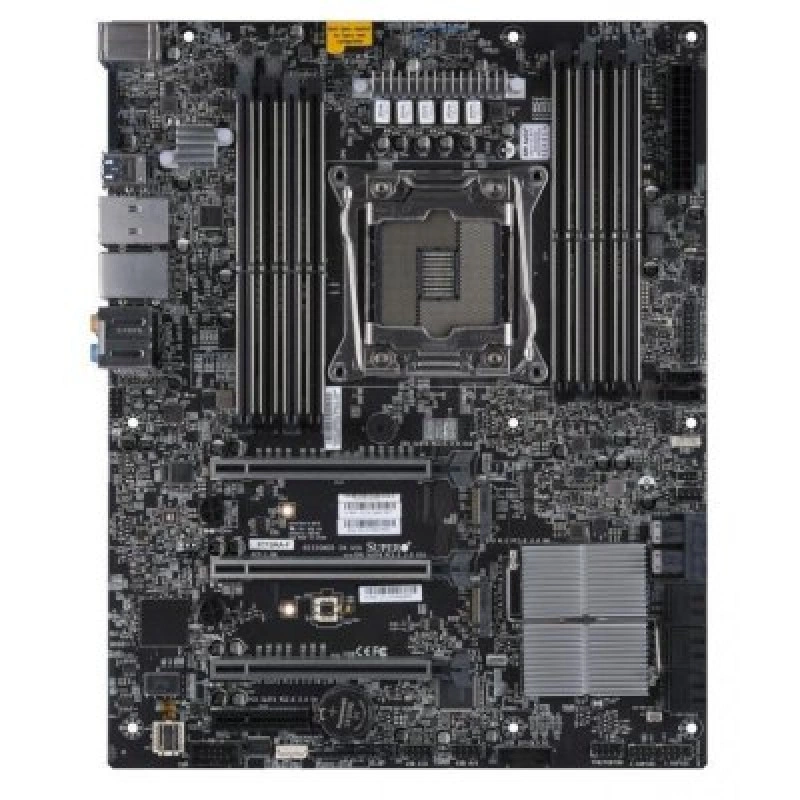

Supermicro MBD-⁠X11SRA-⁠B материнская плата ATX

Цена последней отгрузки со склада:

27 046 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SRA-B

Supermicro MBD-X11SRA-B - серверная материнская плата формата ATX на чипсете C422 и сокете S2066. Модель предназначена для построения серверных и рабочих систем, где требуется совместимость с платформой Intel Xeon и стандартное исполнение ATX для установки в соответствующие корпуса. Плата относится к серверному классу и подходит для конфигураций, в которых важны совместимость с процессорным разъемом S2066 и использование чипсета C422.

Артикул MBD-X11SRA-B указывает на конкретную модификацию серверной платы Supermicro, рассчитанную на платформу Intel Xeon в формате ATX. Такая комбинация позволяет применять плату как основу для сборки серверов и производительных рабочих станций, где важны совместимость с серверными процессорами и удобная компоновка стандартного корпуса ATX. Модель может использоваться в системах, в которых требуется плата именно под сокет S2066 и набор логики C422.

Поскольку это серверная материнская плата, основное применение связано с построением систем, где важны надежная платформа, корректная совместимость с процессорами и возможность установки в стандартный ATX-корпус. Формат платы позволяет использовать ее в сборках с типовой архитектурой компьютера или сервера на базе платформы Intel Xeon.

Функциональные возможности

Практическая задача X11SRA — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; As Intel Xeon процессор W Family.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; (DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC).
  • Тип и режимы памяти: 2666/2400/2133/1866/1600 MT/s ECC DDR4 LRDIMM, RDIMM SDRAM 72-bit, 288-pin.
  • Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Aquantia 5G LAN chip AQC108.
  • SATA: Intel C422 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; *iRST enabled, только SATA2 до SATA5 Поддержка RAID.; Intel C422 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10 *iRST enabled, только SATA2 до SATA5 Поддержка RAID..
  • M.2: Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0,1; Формат: 2280/22110; Ключ: M-Key; *M-Key для SSD и Optane(До Intel POR). Intel VROC Hardware license Key is needed до enable RAID function..
  • PCIe: 3 PCIe 3.0 x16,; 1 PCIe 3.0 x4; ***3xPCIe3.0 x16 слоты(8/16/16 (Skylake-W 48 lanes), 1xPCIe3.0x4 слоты***.
  • USB: 2 USB 3.2 Gen2 порт(ы) (2 type A); 4 USB 3.2 Gen1 порт(ы) (4 сзади).
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11SRA подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; As Intel Xeon процессор W Family. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; (DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); 2666/2400/2133/1866/1600 MT/s ECC DDR4 LRDIMM, RDIMM SDRAM 72-bit, 288-pin. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-732D3-1200B, CSE-732D3-903B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X11SRAIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; As Intel Xeon процессор W Family8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; (DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Aquantia 5G LAN chip AQC108
X11SRA-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); 1 LAN с Intel Ethernet-контроллер I210-AT, (Share с IPMI); 1 LAN с Aquantia 5G LAN chip AQC108
X11SATIntel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT, + Один Intel Ethernet PHY i219LM; Один GbE LAN с Intel i210-AT, Один GbE LAN с Intel i219LM
X11SANIntel Pentium процессор N4200; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 6W TDP1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11SRA. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00118-0N — 1 шт., Кабель SATA CBL-0044L — 2 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться MCP-260-00118-0N, CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11SRA-B

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; (DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC)
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB, 64GB, 128GB
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
2666/2400/2133/1866/1600 MT/s ECC DDR4 LRDIMM, RDIMM SDRAM 72-bit, 288-pin

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; As Intel Xeon процессор W Family
Сокет процессора
LGA-2066
Тепловой пакет CPU
До 165W
Чипсет
Intel C422
Количество процессорных разъёмов
1

Интерфейсы и расширение

Звуковая подсистема
ALC 1220 7.1 HD Audio
Порты USB
2 USB 3.2 Gen2 порт(ы) (2 type A); 4 USB 3.2 Gen1 порт(ы) (4 сзади)
Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Aquantia 5G LAN chip AQC108
Слоты PCIe
3 PCIe 3.0 x16,; 1 PCIe 3.0 x4; ***3xPCIe3.0 x16 слоты(8/16/16 (Skylake-W 48 lanes), 1xPCIe3.0x4 слоты***

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00118-0N
1 шт.; X11SRA серии Заглушка I/O
Комплект: Кабель SATA CBL-0044L
2 шт.; Кабель SATA

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel C422 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; *iRST enabled, только SATA2 до SATA5 Поддержка RAID.; Intel C422 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10 *iRST enabled, только SATA2 до SATA5 Поддержка RAID.
Разъёмы M.2
Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0,1; Формат: 2280/22110; Ключ: M-Key; *M-Key для SSD и Optane(До Intel POR). Intel VROC Hardware license Key is needed до enable RAID function.

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL, RoHS, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разгон по напряжению и частоте, Intel Smart Response Technology
Контроль напряжений
VBAT, Температура системы, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, 3.3V дежурное питание, 1.2V (VDIMM), 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, Мониторинг для CPU ядер, 5 (4-pin)
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка до monitor Supermicro AOC temperatures from IPMI или SD 5; PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, AMT, Watchdog
Тип BIOS
SPI Flash BIOS

Отзывы о товаре

Оксана Андреева28.04.2025

4/5

С этой платой собрали рабочую систему на LGA1700 и сразу запустили проверку под нагрузкой. Удобно, что есть DDR5, три PCIe x16 и восемь SATA, так что место под накопители и карты расширения нашлось без плясок с переходниками. Для такой сборки получилась понятная основа, которая не потребовала лишних доработок.

Плюсы товара

Много места под накопители и карты

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие условия совместимости нужно подтвердить, чтобы MBD-X11SRA-B корректно заработала с выбранными процессорами?

Для этой платы требуется сокет S2066 и процессорная платформа Intel Xeon, а чипсет указан C422. Если CPU не соответствует сокету S2066 и платформе Xeon под C422, старт системы может не состояться или будут ограничения в работе.

На что обратить внимание при выборе корпуса: почему форм-фактор ATX важен для сборки с MBD-X11SRA-B?

Плата выполнена в формате ATX. При сборке в корпус, рассчитанный на ATX, проще обеспечить корректную установку и разводку внутри шасси; попытка поставить ее в несоответствующий корпус может привести к невозможности монтажа или проблемам с размещением компонентов.

Какие риски появляются, если вы подбираете материнскую плату MBD-X11SRA-B «по процессорам», но игнорируете связку чипсет/платформа?

Для этой модели указаны чипсет C422 и платформа Intel Xeon. Если подобрать процессоры/платформу без учета этой связки, вы рискуете получить некорректную совместимость на уровне системной платформы (конфигурация может не запуститься или будет ограничена).

Какой подход к выбору комплекта для сервера на базе MBD-X11SRA-B снизит риск неверной сборки?

Подбирайте комплект «плата + процессор» под сокет S2066 и платформу Intel Xeon, а также учитывайте чипсет C422, чтобы все части соответствовали одной системной платформе. Это снижает вероятность ошибок на этапе сборки и первого запуска.

Что проверить в плане внедрения, если MBD-X11SRA-B планируется использовать вместо другой серверной платы в существующей ATX-сборке?

При замене критично проверить совместимость по сокету S2066 и платформе Intel Xeon, а также наличие в корпусе формата ATX для корректной установки. Иначе возможны проблемы со стартом или несовпадение с уже выбранными CPU/компонентами.
