Артикул: MBD-X11SRA-F-O

Наличие уточняйте

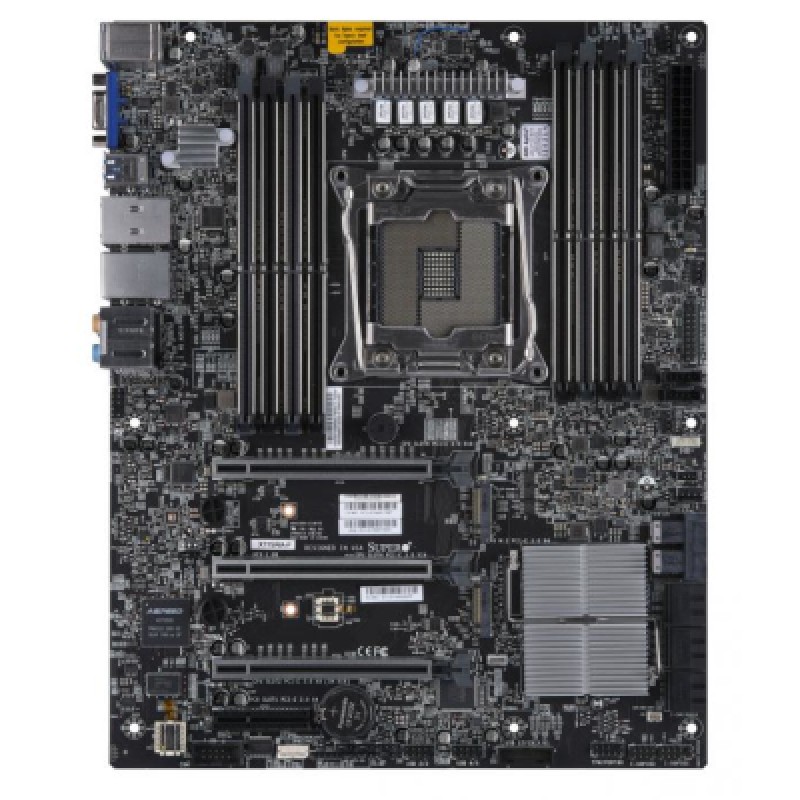

Supermicro MBD-⁠X11SRA-⁠F-⁠O материнская плата

Цена последней отгрузки со склада:

28 700 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SRA-F-O

Supermicro MBD-X11SRA-F-O - серверная материнская плата формата ATX для построения рабочих станций и серверных систем на платформе LGA2066. Модель рассчитана на установку процессоров с этим сокетом и поддерживает чипсет Intel C422, что определяет ее применение в задачах, где важны расширенные возможности платформы и стабильная работа с большим набором компонентов. Плата ориентирована на конфигурации с высокой плотностью памяти и несколькими накопителями, поэтому подходит для сборки систем хранения, вычислительных узлов и универсальных серверных конфигураций на базе совместимого корпуса. В конструкции предусмотрены восемь слотов DDR4, а также сочетание интерфейсов хранения 6 x SATA и M.2, что позволяет гибко комбинировать системный накопитель и дополнительные устройства хранения.

Модель оснащена двумя сетевыми портами Gigabit Ethernet, аудиоподсистемой и поддержкой IPMI для удаленного администрирования. Такой набор делает плату удобной для серверных и профессиональных сценариев, где нужны сетевое подключение, контроль состояния платформы и базовые функции обслуживания. Форм-фактор ATX упрощает установку в совместимые корпуса, а компоновка платы рассчитана на использование в серверных и рабочестанционных системах с требовательной конфигурацией по памяти, накопителям и сетевым интерфейсам.

Плата подходит для создания систем, в которых требуется сочетание процессорной платформы LGA2066, памяти DDR4, нескольких SATA-накопителей и M.2-носителей. Это практичное решение для серверов начального и среднего уровня, рабочих станций и специализированных сборок, где важны совместимость компонентов, расширяемость и централизованное управление.

Функциональные возможности

Функциональность X11SRA-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2500; 1 VGA порт, ***VGA порт is default set до Поддержка IPMI. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: 8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC).
  • Тип и режимы памяти: 2666/2400/2133/1866/1600 MT/s ECC DDR4 LRDIMM, RDIMM SDRAM 72-bit, 288-pin.
  • Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT, (Share с IPMI); 1 LAN с Aquantia 5G LAN chip AQC108.
  • SATA: Intel C422 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel C422 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10 *iRST enabled, только SATA2 до SATA5 Поддержка RAID..
  • M.2: Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0,1; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 3 PCIe 3.0 x16,; 1 PCIe 3.0 x4; ***3xPCIe3.0 x16 слоты(8/16/16 (Skylake-W 48 lanes), 1xPCIe3.0x4 слоты***.
  • USB: 2 USB 3.2 Gen2 порт(ы) (2 type A); 4 USB 3.2 Gen1 порт(ы) (4 сзади).
  • Управление: ASPEED AST2500; 1 VGA порт, ***VGA порт is default set до Поддержка IPMI.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11SRA-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); 2666/2400/2133/1866/1600 MT/s ECC DDR4 LRDIMM, RDIMM SDRAM 72-bit, 288-pin. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-732D3-1200B, CSE-732D3-903B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X11SRA-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); 1 LAN с Intel Ethernet-контроллер I210-AT, (Share с IPMI); 1 LAN с Aquantia 5G LAN chip AQC108
X11SSA-FIntel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 80W TDP4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT
X11SRM-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP4 разъёма DIMM; До 512GB ECC LRDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MT/s; До 256GB ECC RDIMM, DDR4-2933MHz; До 512GB ECC LRDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45
X11SRL-FIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём R4 (LGA-2066) поддерживается, поддерживаемый TDP До 165W TDP8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MT/s; До 512GB ECC RDIMM, DDR4-2933MHz; До 1TB регистровая ECC LRDIMM, DDR4-2933MHz, в 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11SRA-F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Giftbox Box-0121 — 1 шт., Giftbox foam BOX-019 — 1 шт., Заглушка I/O MCP-260-00118-0N — 1 шт., Краткое руководство MNL-2005-QRG — 1 шт., Кабель SATA CBL-0044L — 6 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться MCP-260-00118-0N, CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11SRA-F-O

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC)
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB, 64GB, 128GB
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
2666/2400/2133/1866/1600 MT/s ECC DDR4 LRDIMM, RDIMM SDRAM 72-bit, 288-pin

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP
Сокет процессора
LGA-2066
Тепловой пакет CPU
До 165W
Чипсет
Intel C422
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Звуковая подсистема
ALC 1220 7.1 HD Audio
Порты USB
2 USB 3.2 Gen2 порт(ы) (2 type A); 4 USB 3.2 Gen1 порт(ы) (4 сзади)
Последовательные порты
1 COM
Сетевые контроллеры
1 LAN с Intel Ethernet-контроллер I210-AT, (Share с IPMI); 1 LAN с Aquantia 5G LAN chip AQC108
Слоты PCIe
3 PCIe 3.0 x16,; 1 PCIe 3.0 x4; ***3xPCIe3.0 x16 слоты(8/16/16 (Skylake-W 48 lanes), 1xPCIe3.0x4 слоты***

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Giftbox Box-0121
1 шт.; Giftbox
Комплект: Giftbox foam BOX-019
1 шт.; Giftbox foam
Комплект: Заглушка I/O MCP-260-00118-0N
1 шт.; X11SRA серии Заглушка I/O
Комплект: Кабель SATA CBL-0044L
6 шт.; Кабель SATA
Комплект: Краткое руководство MNL-2005-QRG
1 шт.; X11SRA серии Краткое руководство

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel C422 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Intel C422 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10 *iRST enabled, только SATA2 до SATA5 Поддержка RAID.
Разъёмы M.2
Интерфейс M.2: 2 PCIe 3.0 x4, RAID 0,1; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
Дополнительные функции
WOL, RoHS, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разгон по напряжению и частоте, Intel Smart Response Technology
Контроль напряжений
VBAT, Температура системы, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, 3.3V дежурное питание, 1.2V (VDIMM), 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, Мониторинг для CPU ядер, 5 (4-pin)
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка до monitor Supermicro AOC temperatures from IPMI или SD 5; PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, IPMI2.0, Watchdog
Тип BIOS
SPI Flash BIOS
Удалённое управление IPMI
ASPEED AST2500; 1 VGA порт, ***VGA порт is default set до Поддержка IPMI

Отзывы о товаре

Родион Лапин23.08.2025

5/5

Собирали рабочую станцию на LGA2066, поэтому нужна была плата с несколькими SATA и M.2. После запуска она сразу увидела память и накопители, а IPMI потом удобно помог при настройке удаленного доступа. Хороший вариант, если нужен не просто десктоп, а уже более серьезная машина.

Плюсы товара

Память и накопители увиделись сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки по совместимости нужно сделать перед установкой этой платы в серверный корпус?

Нужно сверить сокет LGA2066 и чипсет Intel C422, а также форм-фактор ATX и наличие места под память DDR4 (8 слотов), чтобы плата корректно разместилась и работала в вашей сборке.

Что важно учесть при выборе дисковой подсистемы: SATA и M.2 на этой плате?

Плата поддерживает 6 x SATA и M.2, поэтому при планировании хранения стоит сразу продумать, какие диски куда подключать, чтобы не упереться в лимиты интерфейсов и получить нужное сочетание для задач.

Как удаленное администрирование с IPMI влияет на требования к эксплуатации сервера?

Наличие IPMI позволяет управлять и обслуживать систему удаленно, поэтому при внедрении заранее учитывают доступность сети управления и регламент работы с интерфейсом удаленного мониторинга.

Какие риски возникают при неправильном подборе памяти DDR4 для этой платформы?

У платы 8 слотов DDR4, и при неверном подборе модулей (по количеству и установленным планам) можно не собрать нужный объем ОЗУ для задач, а также усложнить дальнейшую модернизацию.

Для каких сетевых сценариев уместны 2 порта Gigabit Ethernet и когда этого может не хватить?

2 x GbE подходят для базовой сетевой связности, но если проект требует более высокой суммарной пропускной способности, нужно заранее оценить нагрузку и архитектуру сети, так как лимит интерфейсов будет ограничивать рост.
