Артикул: MBD-H13SVW-N

Наличие уточняйте

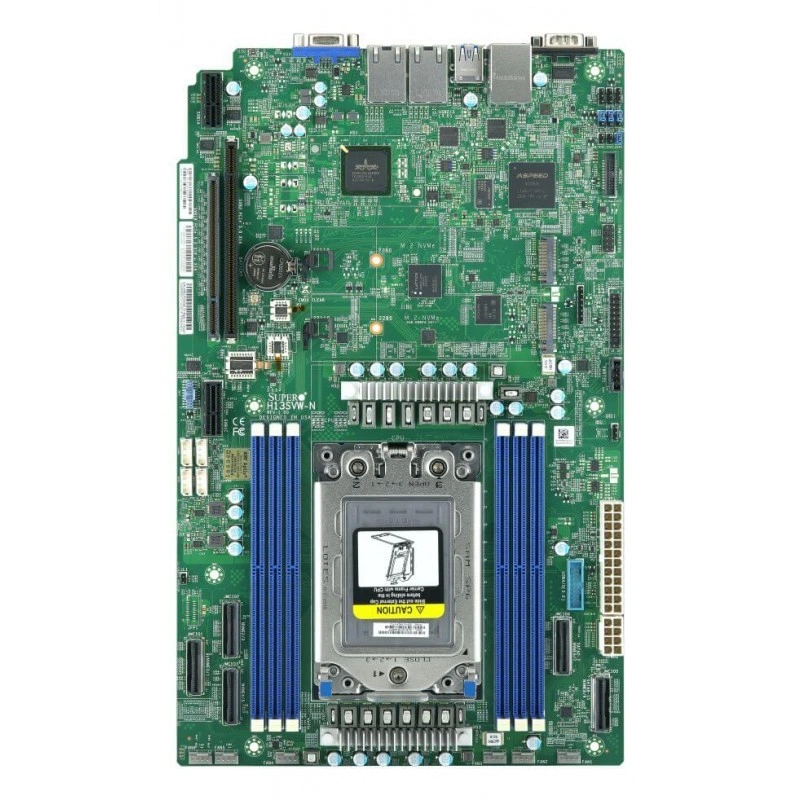

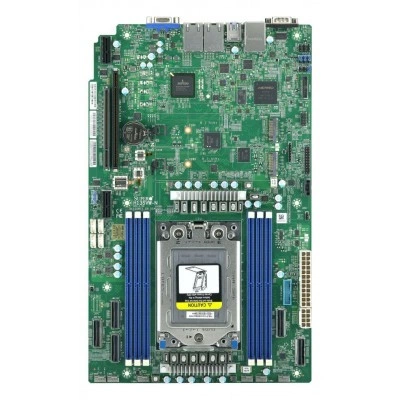

Материнская плата Supermicro H13SVW-⁠N MBD-⁠H13SVW-⁠N

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H13SVW-N

Supermicro MBD-H13SVW-N используют как основу серверов и специализированных вычислительных узлов. Модель H13SVW-N определяет совместимость вычислительной части, памяти и расширения. Процессоры: AMD EPYC 8004 серии; 1 процессорный разъём SP6 поддерживается, поддерживаемый TDP До 225W TDP.

Формат платы — Проприетарный WIO. Её габариты составляют 8.15" x 13.05" (20.7cm x 33.15cm). При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 6 разъёмов DIMM; До 768GB ECC регистровая RDIMM, DDR5-4800MT/s. Поддерживаемый тип и режимы RAM: 4800 MT/s ECC DDR5 Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM. Сетевые контроллеры и подключение: 2 LAN с Broadcom BCM5720 1GBase-T; 1 LAN с Realtek RTL8211F PHY. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Плата H13SVW-N задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: AMD EPYC 8004 серии; 1 процессорный разъём SP6 поддерживается, поддерживаемый TDP До 225W TDP.
  • Форм-фактор и габариты: Проприетарный WIO; 8.15" x 13.05" (20.7cm x 33.15cm).
  • Оперативная память: 6 разъёмов DIMM; До 768GB ECC регистровая RDIMM, DDR5-4800MT/s.
  • Тип и режимы памяти: 4800 MT/s ECC DDR5 Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM.
  • Сеть: 2 LAN с Broadcom BCM5720 1GBase-T; 1 LAN с Realtek RTL8211F PHY.
  • M.2: Интерфейс M.2: 2 PCIe 5.0; Формат: 2280/22110; Ключ: M-key.
  • PCIe: 1 PCIe 5.0 x16 Right Райзер слот,; 1 PCIe 5.0 x32 Left Райзер слот.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов).
  • Безопасность: Trusted Platform Module (TPM) 2.0.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро H13SVW-N подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: AMD EPYC 8004 серии; 1 процессорный разъём SP6 поддерживается, поддерживаемый TDP До 225W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 6 разъёмов DIMM; До 768GB ECC регистровая RDIMM, DDR5-4800MT/s; 4800 MT/s ECC DDR5 Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
H13SVW-NAMD EPYC 8004 серии; 1 процессорный разъём SP6 поддерживается, поддерживаемый TDP До 225W TDP6 разъёмов DIMM; До 768GB ECC регистровая RDIMM, DDR5-4800MT/s; 2 LAN с Broadcom BCM5720 1GBase-T; 1 LAN с Realtek RTL8211F PHY
H13SVW-NTОдин процессор(ы); AMD EPYC 8005/8004 серииКоличество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM; Максимум памяти (1DPC): До 1.5TB 6400MT/s ECC DDR5; До 1.5TB ECC RDIMM, скорость До DDR5-6400MHz в 6 разъёмов DIMM (Подробности и ограничения — в разделе памяти); 2 LAN с Broadcom BCM57416 10GBase-T; 1 LAN с Realtek RTL8211F PHY; 2x 10GBase-T LAN портов через Broadcom BCM57416
H13SVW-NT-OS21 процессорный разъём SP6; AMD EPYC 8004 серииКоличество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM; До 768GB ECC RDIMM, DDR5-4800MHz в 6 разъёмов DIMM; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 2 RJ45 10 GBASE-T Dedicated BMC LAN порт(ы) (Broadcom BCM57416 10GBase-T) (IPMI shared on LAN порт 1); 2x 10GBase-T LAN портов через Broadcom BCM57416
H13SVW-NT-OS11 процессорный разъём SP6; AMD EPYC 8004 серииКоличество разъёмов: 6 разъёмов DIMM; Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM; До 768GB ECC RDIMM, DDR5-4800MHz в 6 разъёмов DIMM; 2 LAN с Broadcom BCM57416 10GBase-T; 1 LAN с Realtek RTL8211F PHY, Выделенная LAN для IPMI; 2x 10GBase-T LAN портов через Broadcom BCM57416

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 10°C - 35°C (°F - °F). Температура хранения: -40°C - 70°C (°F - °F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата H13SVW-N. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-H13SVW-N

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и слоты памяти
6 разъёмов DIMM; До 768GB ECC регистровая RDIMM, DDR5-4800MT/s
Ёмкость модулей DIMM
16GB, 32GB, 64GB, 96GB, 128GB
Количество разъёмов DIMM
6
Тип и скорость памяти
4800 MT/s ECC DDR5 Максимум памяти (1DPC): До 768GB 4800MT/s ECC DDR5 RDIMM

Процессорная подсистема

Поддерживаемые процессоры
AMD EPYC 8004 серии; 1 процессорный разъём SP6 поддерживается, поддерживаемый TDP До 225W TDP
Сокет процессора
SP6
Тепловой пакет CPU
До 225W
Ядра и потоки
До 64 ядер, 128 потоков
Количество процессорных разъёмов
1

Интерфейсы и расширение

Сетевые контроллеры
2 LAN с Broadcom BCM5720 1GBase-T; 1 LAN с Realtek RTL8211F PHY
Слоты PCIe
1 PCIe 5.0 x16 Right Райзер слот,; 1 PCIe 5.0 x32 Left Райзер слот

Конструкция и условия эксплуатации

Габариты
8.15" x 13.05" (20.7cm x 33.15cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (°F - °F)
Температура хранения
-40°C - 70°C (°F - °F)
Форм-фактор
Проприетарный WIO

Накопители

Разъёмы M.2
Интерфейс M.2: 2 PCIe 5.0; Формат: 2280/22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов)
Дополнительные функции
2 MCIO (PCIe 5.0 x8/SATA3) Hybrid; 3 MCIO (PCIe 5.0 x8); RoT
Контроль напряжений
VBAT, Температура памяти, Температура CPU, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, VRM temperature, Защита CPU при перегреве, 1.8V дежурное питание
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор активности BMC/IPMI

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities
Тип BIOS
AMI 32MB SPI Flash EEPROM; AMI 32MB SPI Flash EEPROM; AMI 32MB SPI Flash EEPROM; AMI 32MB SPI Flash EEPROM; AMI 32MB SPI Flash EEPROM
Функции BIOS
Поддержка USB-клавиатуры
