Артикул: MBD-X12SPZ-LN4F

Наличие уточняйте

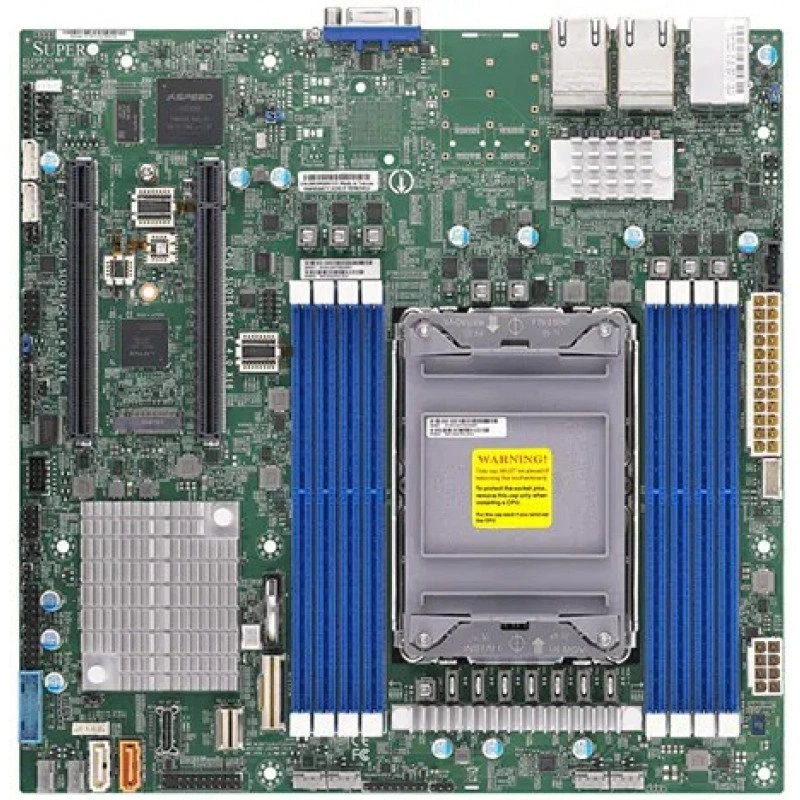

Материнская плата Supermicro X12SPZ-⁠LN4F MBD-⁠X12SPZ-⁠LN4F

Цена последней отгрузки со склада:

11 549 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12SPZ-LN4F

Supermicro MBD-X12SPZ-LN4F — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель X12SPZ-LN4F. Процессорная платформа: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP.

Формат платы — Micro-ATX. Её габариты составляют 9.6" x 9.6" (24.38cm x 24.38cm). Системная логика: Intel C621A. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 8 разъёмов DIMM. Поддерживаемый тип и режимы RAM: 3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS). Сетевые контроллеры и подключение: 4 LAN с 1GbE с Intel I350-AM4; 4 RJ45 Gigabit Ethernet LAN портов. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Практическая задача X12SPZ-LN4F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Управление: ASPEED AST2600 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 8 разъёмов DIMM.
  • Тип и режимы памяти: 3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 4 LAN с 1GbE с Intel I350-AM4; 4 RJ45 Gigabit Ethernet LAN портов.
  • SATA: Intel C621A контроллер для 6 SATA3 (6 Gbps) портов; 4 SATA портов через OCuLink; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x4; Формат: 2242/2280; Ключ: M-Key.
  • PCIe: 2 PCIe 4.0 x16.
  • USB: 4 USB 2.0 порт(ы) (4 через внутреннюю колодку); 4 USB 3.2 Gen1 порт(ы) (2 через внутреннюю колодку; 2 сзади); 4 USB 3.2 поколения 1 (2 сзади, 2 через внутреннюю колодку), 4 USB 2.0 (колодки).
  • Управление: ASPEED AST2600 BMC.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X12SPZ-LN4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 8 разъёмов DIMM; 3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-113MFAC2-605CB, CSE-213LT-600LPB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X12SPZ-LN4F3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 8 разъёмов DIMM; 4 LAN с 1GbE с Intel I350-AM4; 4 RJ45 Gigabit Ethernet LAN портов
X12SPM-LN4F3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; 4 LAN с 1GbE с Intel I350-AM4; 4 RJ45
X12SPL-LN4F3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память, в 8 разъёмов DIMM; 4 LAN с Intel i210 Gigabit Ethernet-контроллер; 4 RJ45 Gigabit Ethernet LAN портов
X12SCZ-TLN4FIntel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45; 2 RJ45 10 Gigabit Ethernet LAN портов; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер 1 LAN с Intel PHY I219LM LAN-контроллер 1 LAN с Intel Ethernet-контроллер I210-AT

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12SPZ-LN4F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X12SPZ-LN4F

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8 разъёмов DIMM; До 2TB Intel Optane Persistent память 200 серии; До 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MT/s; До 2TB 3DS ECC RDIMM, DDR4-3200MHz; До 2TB 3DS ECC LRDIMM, DDR4-3200MHz До 2TB Intel Optane Persistent память 200 серии, в 8 разъёмов DIMM
Ёмкость модулей DIMM
8GB, 16GB, 32GB, 64GB, 128GB, 256GB
Количество разъёмов DIMM
8
Тип и скорость памяти
3200/2933/2666 MT/s ECC, DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
3rd поколения Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-4189 (разъём P+) поддерживается, поддерживаемый TDP До 270W TDP
Сокет процессора
LGA-4189
Тепловой пакет CPU
До 270W
Чипсет
Intel C621A
Ядра и потоки
До 40 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Порты USB
4 USB 2.0 порт(ы) (4 через внутреннюю колодку); 4 USB 3.2 Gen1 порт(ы) (2 через внутреннюю колодку; 2 сзади); 4 USB 3.2 поколения 1 (2 сзади, 2 через внутреннюю колодку), 4 USB 2.0 (колодки)
Последовательные порты
1 COM порт(ы) (1 колодка)
Сетевые контроллеры
4 LAN с 1GbE с Intel I350-AM4
Сетевые порты
4 RJ45 Gigabit Ethernet LAN портов
Слоты PCIe
2 PCIe 4.0 x16

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
10% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-40°C - 85°C (-40°F - 185°F)
Форм-фактор
Micro-ATX

Накопители

SATA DOM
1 Super DOM (Disk on Module) портов
Контроллер и порты SATA
Intel C621A контроллер для 6 SATA3 (6 Gbps) портов; 4 SATA портов через OCuLink; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: 1 SATA/PCIe 3.0 x4; Формат: 2242/2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; 6 вентиляторов с контролем оборотов; Две зоны охлаждения
Дополнительные функции
RoHS, Поддержка Node Manager, M.2 NGFF разъём, Две зоны охлаждения, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Управление питанием ACPI, Питание 12 V DC или ATX
Контроль напряжений
VBAT, Поддержка утилиты мониторинга, Контроль напряжений CPU, Разъём датчика вскрытия корпуса, 6 -fan состояние, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V
Контроль температуры
Защита CPU при перегреве
Светодиодные индикаторы
Индикатор питания; UID/удалённый UID
Управление питанием
Управление питанием ACPI, Разъём питания ATX, +12V Вход питания DC, M.2 NGFF разъём, Поддержка Node Manager, SDDC, Системное управление, UID, WOL

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM колодка & Chip both
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
AMI BIOS, SPI Flash
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.2; UEFI 2.8; SMBIOS 2.8; SMBIOS 3.3 или новее; Plug and Play (PnP); PCI FW 3.0
