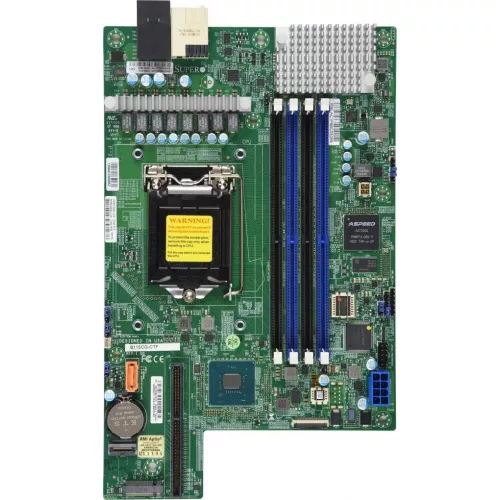

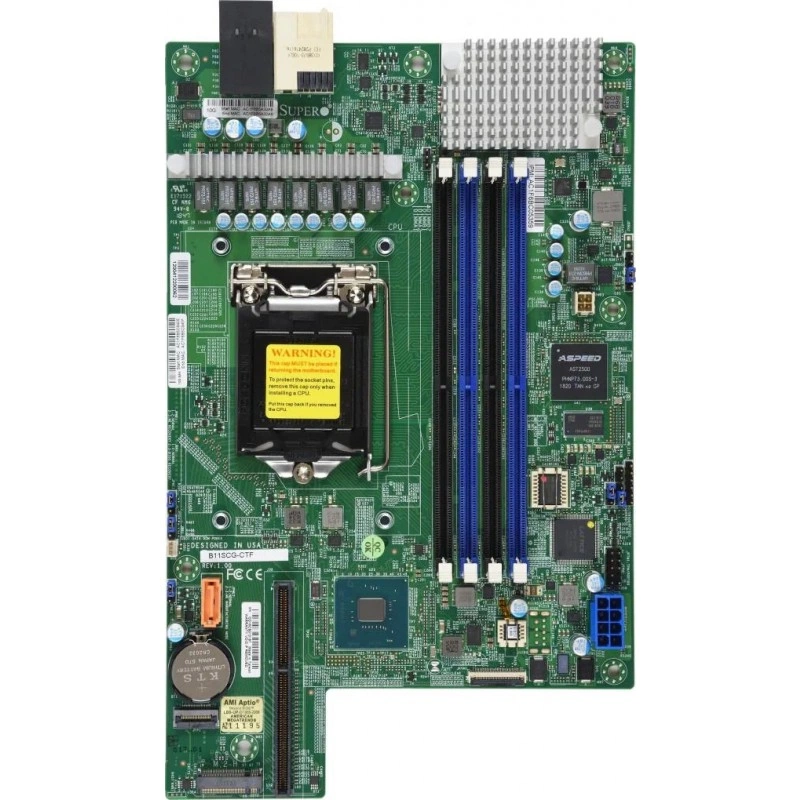

Материнская плата Supermicro B11SCG-CTF (СУПЕРМИКРО)

Основная информация о материнской плате Supermicro

Supermicro B11SCG-CTF - серверная материнская плата формата Proprietary, рассчитанная на использование в составе платформ и серверных систем Supermicro. Модель относится к линейке B11SCG-CTF и ориентирована на процессоры Intel Xeon E-2100 и Intel Xeon E-2200 с одним сокетом LGA-1151 (Socket H4). Плата построена на чипсете Intel C246 и использует память DDR4 ECC UDIMM, что делает ее подходящей для серверных конфигураций начального и среднего уровня, где важны стабильность, удаленное управление и поддержка проверенной серверной периферии.

Функциональные возможности B11SCG-CTF

Плата поддерживает установку процессоров Intel Xeon E-2100 и Intel Xeon E-2200, а также один процессорный сокет LGA-1151. Заявлена поддержка TDP до 95 Вт. В подсистеме памяти предусмотрены 4 слота DIMM, суммарный объем до 128 ГБ Unbuffered ECC UDIMM DDR4-2666 МГц. Поддерживаются модули 2666/2400/2133 МГц ECC DDR4 SDRAM 72-bit, доступны типоразмеры модулей 8 ГБ, 16 ГБ и 32 ГБ, а рабочее напряжение памяти составляет 1.2 В. Для повышения надежности реализована коррекция одиночных ошибок и обнаружение двойных ошибок при использовании ECC-памяти.

Встроенные средства ввода-вывода включают 2 порта SATA3 с пропускной способностью 6 Гбит/с, один слот PCI-E 3.0 x16 и один разъем M.2 M-Key с поддержкой SATA/PCI-E 3.0 x4 для накопителей форм-фактора 2280/22110. Сетевой контроллер обеспечивает два порта 10GbE Ethernet через интерфейс KR на заднюю панель. Для управления и сервисных функций используется ASPEED AST2500, а также IPMI 2.0, KVM и набор системных утилит для администрирования.

Технические особенности

• Форм-фактор: Proprietary.
• Габариты: 4.8" x 12.6" (12.19 см x 32 см).
• Процессоры: Intel Xeon E-2100, Intel Xeon E-2200.
• Сокет: один LGA-1151 (Socket H4).
• Чипсет: Intel C246.
• Память: до 128 ГБ Unbuffered ECC UDIMM DDR4-2666 МГц.
• Слоты памяти: 4 DIMM.
• Поддерживаемые частоты памяти: 2666/2400/2133 МГц.
• Напряжение памяти: 1.2 В.
• Коррекция ошибок: исправление одиночных ошибок, обнаружение двойных ошибок.
• BIOS: 128Mb SPI Flash EEPROM с AMI BIOS.
• Поддержка BIOS: ACPI 6.1, UEFI 2.7, SMBIOS 2.8, Plug and Play.
• IPMI: ASPEED AST2500.
• Управление: IPMI2.0, NMI, SPM, SSM, SUM, Watchdog.
• Системное управление: IPMI v1.5 / 2.0 с поддержкой KVM.
• Мониторинг: напряжение +12V, температура CPU, напряжение памяти, PCH temperature, VBAT.
• Индикатор: Power LED.
• Другие функции: ACPI power management, контроль включения после восстановления питания.
• SATA: 2 SATA3 порта 6 Гбит/с.
• USB: интерфейс USB присутствует, детальная конфигурация не указана.
• TPM: TPM Header.
• PCI-E: 1 слот PCI-E 3.0 x16 (16/NA или 8/8).
• M.2: 1 разъем M.2 M-Key SATA/PCI-E 3.0 x4, 2280/22110.
• Сеть: два порта 10GbE Ethernet.
• Видеоподсистема: ASPEED AST2500 BMC.
• Статус SKU: discontinued SKU (EOL).

Применение

Плата предназначена для серверных сборок и систем Supermicro, где требуется поддержка процессоров Intel Xeon E-2100 / E-2200, ECC-памяти, сетевых подключений 10GbE, встроенного удаленного управления и базовой расширяемости через PCI-E и M.2. Ее можно использовать в компактных специализированных серверных конфигурациях, в составе платформ для хранения данных, сервисных узлов, офисных серверов и других задач, где важны предсказуемость работы, аппаратный мониторинг и функции администрирования.

Совместимость

• Совместимые процессоры: Intel Xeon E-2100 и Intel Xeon E-2200.
• Сокет: LGA-1151 (Socket H4).
• Память: Unbuffered ECC UDIMM DDR4.
• Поддерживаемые размеры модулей памяти: 8 ГБ, 16 ГБ, 32 ГБ.
• Проверенные ресурсы: Tested Memory List, Tested HDD / SSD List, Tested M.2 List, Tested AOC List, OS Compatibility.
• Совместимость с платформой: SBI-4119MG-X, указана как оптимизированная серверная платформа для этой платы.

Монтаж и эксплуатация

• Плата имеет proprietary-формат и применяется в совместимых корпусах и серверных платформах Supermicro.
• Поддерживается управление питанием ACPI и автоматическое включение после восстановления питания.
• Наличие Power LED упрощает визуальный контроль состояния системы.
• Для обслуживания доступны BIOS, BMC firmware, драйверы, утилиты, руководство, quick reference guide и образ driver CD.

Ограничения и условия использования

• SKU обозначен как discontinued SKU (EOL), то есть товар снят с поддержки в текущей номенклатуре и требует учета возможных замен.
• Заявленное ограничение по TDP процессора - до 95 Вт.
• Отдельная детализация USB-портов в источнике не раскрыта.
• Для некоторых регионов продукт может быть недоступен.

Комплектация

• Материнская плата B11SCG-CTF, 1 шт.

Логистические данные

• Bulk package part number: MBD-B11SCG-CTF.
• В parts list указана поставка материнской платы в количестве 1 штука.

Упаковка и маркировка

• Основной идентификатор изделия: B11SCG-CTF.
• Маркировка в parts list: MBD-B11SCG-CTF.
• На странице также указано, что SKU предназначен для SuperServer Only.
