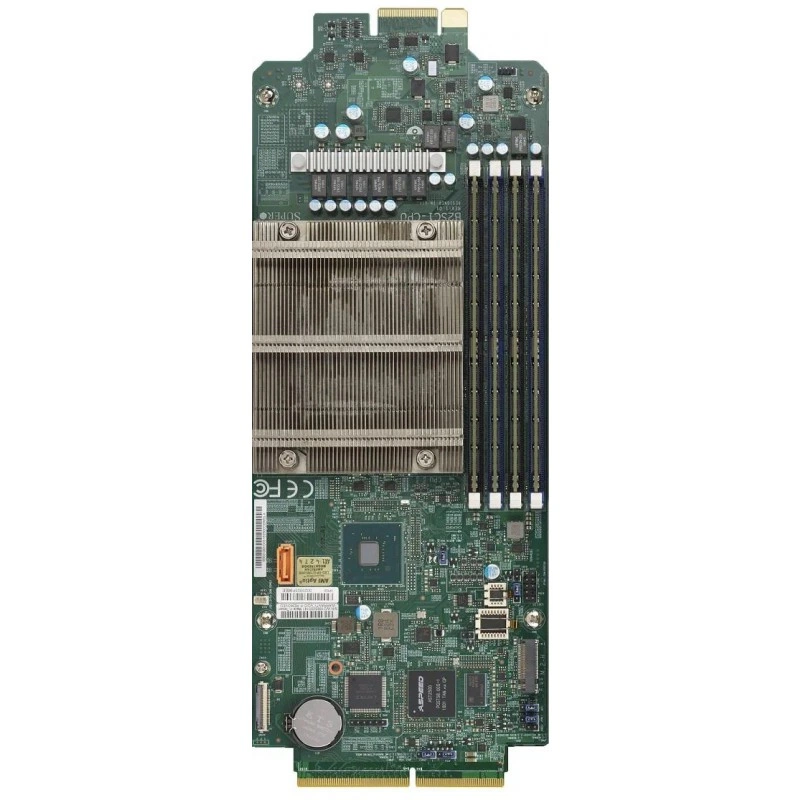

Материнская плата Supermicro B2SC1-CPU (СУПЕРМИКРО)

Основная информация о материнской плате Supermicro

Supermicro B2SC1-CPU - серверная материнская плата формата Proprietary, предназначенная для использования в составе систем Supermicro. Модель ориентирована на работу с процессорами Intel Xeon E-2100 и E-2200, а также с 8th Generation Intel Core i3, Pentium и Celeron. Плата выполнена для односокетной конфигурации на LGA-1151 (Socket H4) и поддерживает процессоры с тепловым пакетом до 95 Вт.

Плата имеет компактные габариты 4.8" x 12.6" (12.19 cm x 32 cm) и относится к специализированным решениям для серверных платформ. В составе аппаратной части предусмотрены чипсет Intel C246, поддержка памяти DDR4, контроллер удаленного управления ASPEED AST2500, встроенные сетевые возможности и интерфейсы для накопителей и модулей расширения.

Функциональные возможности MBD-B2SC1-CPU

Материнская плата поддерживает серверную эксплуатацию в составе совместимых систем и обеспечивает базовые функции вычислительной платформы, хранения данных, сетевого подключения и удаленного администрирования. За счет поддержки UEFI BIOS, IPMI и KVM она подходит для разворачивания и обслуживания серверного оборудования без обязательного локального доступа к консоли.

• Поддержка процессоров Intel Xeon E-2100, Intel Xeon E-2200 и Intel Core i3/Pentium/Celeron 8-го поколения.
• Один процессорный разъем LGA-1151 (Socket H4).
• Поддержка до 95 Вт TDP.
• До 64 ГБ unbuffered ECC/non-ECC UDIMM DDR4-2666 MHz.
• 4 слота DIMM для модулей памяти.
• 1 разъем M.2 M-Key с поддержкой SATA/PCI-E 3.0 x4, форматы 2280/22110.
• 1 порт SATA3 6 Gbps.
• Два сетевых порта 1GbE через Intel i350-AM2.
• Управление на базе ASPEED AST2500 BMC.
• Поддержка IPMI 1.5 / 2.0 и KVM.
• UEFI BIOS с ACPI 6.1, DMI/SMBIOS 2.7 и UEFI 2.6.

Технические особенности

• Чипсет: Intel C246.
• Форм-фактор: Proprietary.
• Размеры: 4.8" x 12.6" (12.19 cm x 32 cm).
• Память: 2666/2400/2133/1866/1600 MHz ECC/Non-ECC DDR4 SDRAM 72-bit 288-pin UDIMM.
• Допустимые модули: 4 GB, 8 GB, 16 GB, 32 GB.
• Напряжение памяти: 1.2 V.
• Исправление ошибок: корректировка одиночных ошибок и обнаружение двойных ошибок при использовании ECC-памяти.
• USB: наличие USB-подсистемы заявлено, но в извлеченных данных без детальной спецификации портов.
• TPM: TPM Header.
• PCI-E: N/A.
• BIOS Type: 128 Mb SPI Flash EEPROM with UEFI BIOS.
• Платформенное ПО: IPMI2.0, SPM, SSM, SUM, Watchdog.
• Мониторинг напряжений: +12V, +3.3V, +5V, +5V standby, 1.05 V PCH, 1.2 V VDIMM, 3.3V standby.
• Мониторинг температуры CPU и chassis environment.
• Индикатор: Power LED.
• Дополнительные функции: ACPI power management, M.2 NGFF connector, RoHS, system level control.

Применение

Материнская плата применяется в серверных и встраиваемых системах Supermicro, где требуется односокетная платформа на LGA-1151 с поддержкой процессоров Intel Xeon E-2100 / E-2200, серверной памяти DDR4 ECC и базовых средств удаленного управления. Она подходит для систем с компактным собственным форм-фактором, ориентированных на промышленную и серверную интеграцию, а также для совместимых конфигураций MicroBlade и производных платформ, перечисленных в списке совместимых систем.

Совместимость

• Совместимые процессоры: Intel Core i3/Pentium/Celeron 8-го поколения, Intel Xeon E-2100, Intel Xeon E-2200.
• Совместимость по сокету: LGA-1151 (Socket H4).
• Совместимые серверные платформы и системы: MBI-6119M-C2, MBI-6119M-T2N, MBS-314E-6119M, MBS-314E-6119M-US.
• Тестируемые накопители и модули указаны для M.2, HDD/SSD, памяти и AOC-карт через ресурсы производителя.

Монтаж и эксплуатация

• Плата рассчитана на установку в собственный фирменный форм-фактор Supermicro.
• Поддерживается удаленное администрирование через IPMI и KVM.
• Работа системы контролируется по напряжениям, температуре CPU и корпуса, а также через Power LED.
• Питание и эксплуатационные параметры должны соответствовать серверной платформе, в которую устанавливается плата.

Упаковка и маркировка

• В списке частей для bulk package указан основной комплект: Motherboard, Part Number MBD-B2SC1-CPU, Qty 1, Description B2SC1-CPU Motherboard.
• Для совместимых платформ в parts list также перечислены MBI-6119M-C2 и MBI-6119M-T2N как связанные позиции.
• Маркировка SKU и part number в материалах производителя: B2SC1-CPU и MBD-B2SC1-CPU.

Ограничения и условия использования

• Указано, что SKU discontinued / EOL, то есть продукт снят с производства или выведен из активной линейки.
• В материалах производителя отмечено: For SuperServer Only.
• Certain products may not be available in your region.
• USB-подключения и PCI-E не раскрыты в деталях в извлеченных данных, поэтому эти пункты не стоит трактовать шире подтвержденного.

Логистические данные

• Габариты платы: 4.8" x 12.6" (12.19 cm x 32 cm).
• Форм-фактор: Proprietary.
• Количество в основном комплекте: 1 шт.

Документация и материалы

• Доступны материалы производителя: Motherboard Manual, Quick Reference Guide, BIOS update, BMC firmware, драйверы и утилиты, OS Compatibility.
• Внутренние ресурсы также включают Tested Memory List, Tested HDD / SSD List, Tested M.2 List, Tested AOC List.
• Это помогает подобрать совместимые компоненты для установки и эксплуатации платы.
