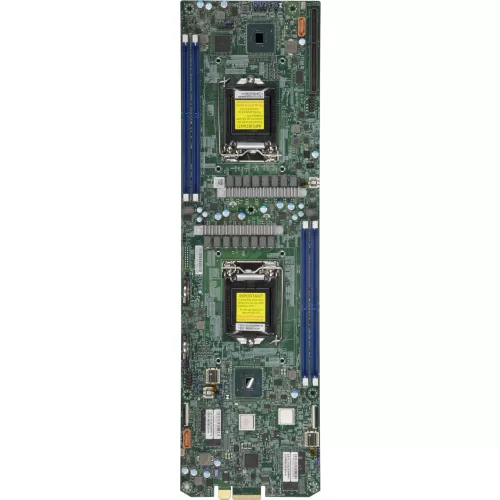

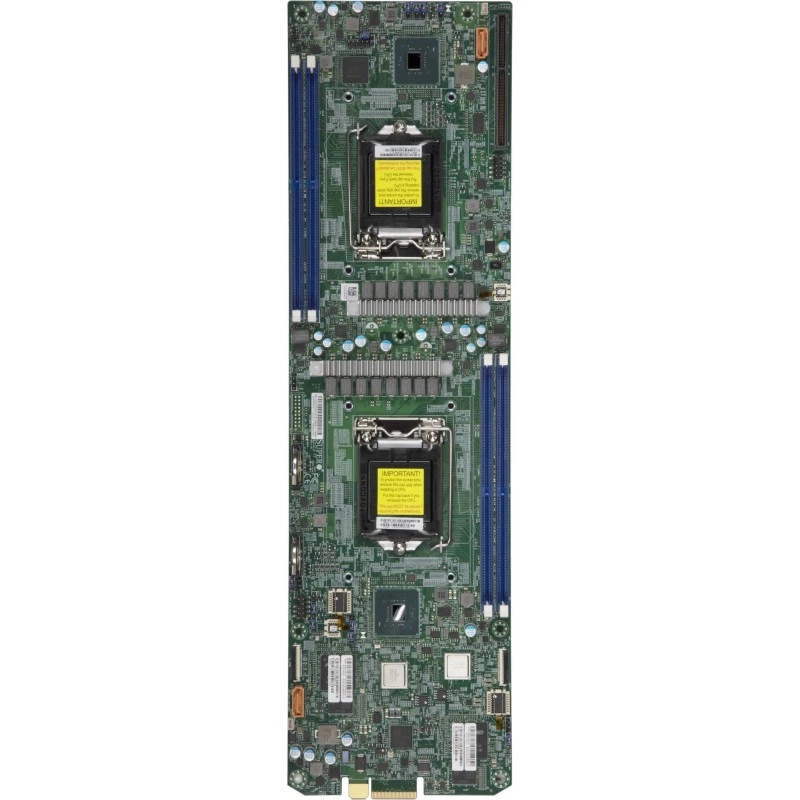

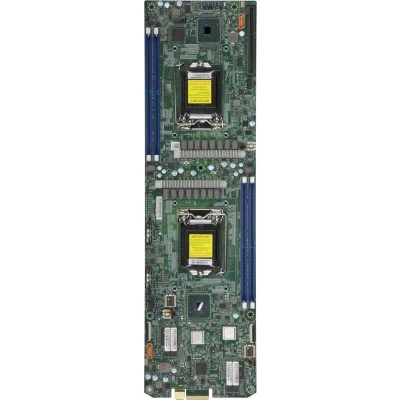

Материнская плата Supermicro B2SC2-TF (СУПЕРМИКРО)

Основная информация о материнской плате Supermicro

Supermicro B2SC2-TF - серверная материнская плата форм-фактора Proprietary, рассчитанная на использование в составе систем Supermicro. Плата ориентирована на платформы с процессорами Intel Xeon E-2100 и Intel Xeon E-2200, поддерживает два сокета LGA-1151 (Socket H4) и относится к решениям для серверной сборки с упором на вычислительную плотность, сетевые функции и управление системой.

Формат платы составляет 4.8" x 17" (12.19 cm x 43.18 cm). В качестве системной логики используется Intel C246. Важной особенностью является поддержка до 95 W TDP, что позволяет применять совместимые процессоры в рамках указанного теплового пакета.

Функциональные возможности MBD-B2SC2-TF

Плата обеспечивает работу с памятью DDR4 ECC и non-ECC UDIMM на частоте DDR4-2666 MHz. Поддерживается до 64 GB памяти в двух DIMM-слотах, а также вариант ECC VLP UDIMM DDR4-2666 MHz в конфигурации per node. Набор характеристик делает платформу удобной для компактных серверных конфигураций, где важны предсказуемость, совместимость и возможность использовать серверную память.

По подсистеме хранения и расширения предусмотрены 2x U.2 (PCI-E x4 only) через backplane per node, а также 2x 2.5" NVMe U.2 per node. Это позволяет использовать быстрые накопители NVMe в серверных сценариях, где требуется высокая скорость доступа к данным и гибкая организация локального хранения.

Сетевые возможности включают Dual LAN with 10Gbase-T и два порта 10GbE Ethernet, выведенные через KR interface to BP. Для удаленного управления и обслуживания предусмотрены IPMI2.0, KVM support, BMC на базе ASPEED AST2500, а также фирменные инструменты SuperDoctor 5, Watchdog, SSM, SUM и Intel Node Manager.

Технические особенности

• Процессоры: Intel Xeon E-2100 / E-2200.
• Сокет: Dual Socket LGA-1151 (Socket H4).
• Чипсет: Intel C246.
• Максимальный TDP процессора: до 95 W.
• Максимум ядер: до 8 cores.
• Память: до 64 GB DDR4 ECC/non-ECC UDIMM.
• Частота памяти: DDR4-2666 MHz.
• Слоты памяти: 2 DIMM slots.
• Дополнительная поддержка памяти: ECC VLP UDIMM DDR4-2666 MHz per node.
• BIOS Type: 128Mb SPI Flash EEPROM with AMI BIOS.
• BIOS Features: ACPI 6.1, UEFI 2.7, SMBIOS 2.8, SMBIOS 3.1, PCI FW 3.2, Plug and Play (PnP).
• IPMI: ASPEED AST2500.
• Управление: IPMI v1.5 / 2.0 with KVM support.
• Питание: +12V DC Power Input.
• Мониторинг напряжений: +12V, Memory Voltages, CPU voltages, VBAT.
• Индикаторы: Power LED, UID / Remote UID.
• Дополнительные функции: ACPI power management, Control of power-on for recovery from AC power loss.
• TPM: 1 TPM Header.
• Дополнительно: 1x SATA DOM and TPM header per node.

Применение

Плата предназначена для построения серверных систем на базе Supermicro, включая конфигурации с поддержкой двух процессоров, сетевых интерфейсов 10GbE и локальных NVMe U.2 накопителей. Решение подходит для задач, где требуется серверная совместимость, встроенное удаленное управление, возможность мониторинга параметров и использование платформы в составе специализированных систем SuperServer Only.

Также плата может применяться в системах, где важны tested memory list, tested HDD / SSD list, tested AOC list, а также наличие ресурсов поддержки, включая motherboard manual, quick reference guide, BIOS update, BMC firmware и OS compatibility. Указано, что модель B2SC2-TF относится к discontinued SKU (EOL), поэтому при проектировании следует учитывать статус снятия с производства и доступность замен.

Совместимость

• Совместимые процессоры: Intel Xeon E-2100, Intel Xeon E-2200.
• Поддержка 9th Generation Intel Core i3 / Pentium / Celeron возможна при BIOS version 1.0b or above.
• Уточнена совместимость с системами SuperServer Only.
• В ресурсах поддержки доступны OS Compatibility, Tested Memory List, Tested HDD / SSD List и Tested AOC List.

Монтаж и эксплуатация

• Форм-фактор платы: Proprietary.
• Размеры платы: 4.8" x 17" (12.19 cm x 43.18 cm).
• Плата рассчитана на системную интеграцию в серверную платформу Supermicro.
• Режимы управления включают IPMI, KVM и инструменты удаленного администрирования.

Ограничения и условия использования

• Модель обозначена как discontinued SKU (EOL).
• Поддержка Intel Xeon E-2200 и 9th Generation Intel Core i3 / Pentium / Celeron требует BIOS version 1.0b or above.
• Для текущей платформы указан статус For SuperServer Only.

Комплектация

• Part list bulk package: Motherboard MBD-B2SC2-TF, quantity 1.
• В списке частей также указан Motherboard MBI-6219M-2N, quantity 1.

Логистические данные

• Формат поставки в parts list: Bulk Package.
• Сведения о весе и транспортных размерах в HTML не приведены.

Упаковка и маркировка

• Маркировка партии содержит MBD-B2SC2-TF и B2SC2-TF.
• Указан bulk package для списка частей.
