Артикул: B2SD2-16C-TF

Наличие уточняйте

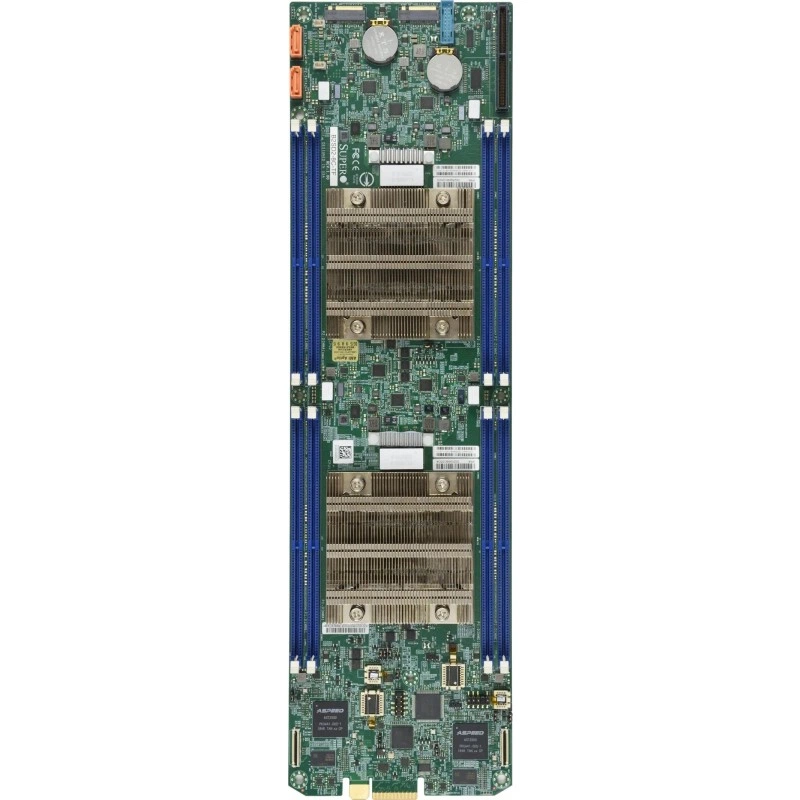

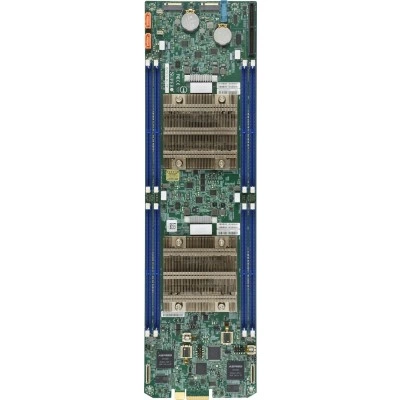

Материнская плата Supermicro B2SD2-⁠16C-⁠TF

Цена последней отгрузки со склада:

96 100 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Материнская плата Supermicro B2SD2-16C-TF - это компактная серверная плата формата Proprietary, рассчитанная на использование в составе SuperServer only. Модель ориентирована на серверные и встроенные сценарии, где важны низкое энергопотребление, интегрированная платформа SoC и сетевые возможности на уровне 10GbE. Плата относится к линейке серверных материнских плат Supermicro и поставляется как готовый компонент для серверной сборки.

В конструкции используется процессор Intel Xeon D семейства Skylake-D, в том числе Intel Xeon D-2183IT. Поддерживается односокетная конфигурация с разъемом FCBGA-2518 и тепловым пакетом до 100 Вт. Платформа построена на System on Chip, что упрощает компоновку и делает изделие удобным для интеграции в специализированные серверные шасси.

Функциональные возможности

Функциональность B2SD2-16C-TF проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Для этой встроенной платформы модель CPU определяется исполнением самой платы. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2500. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel Xeon D процессор (Skylake-D), Intel Xeon процессор D-2183IT.; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP 100W TDP.
  • Форм-фактор и габариты: Проприетарный; 4.94" x 1.2" (12.55cm x 3.05cm).
  • Оперативная память: До 128GB DDR4 ECC RDIMM, DDR4-2400MHz, в 4 разъёма DIMM.
  • Тип и режимы памяти: 2133/2400MHz ECC DDR4 VLP RDIMM.
  • Сеть: 2 LAN с SoC Два(2)10GbE Ethernet портов from KR interface до BP.
  • SATA: 1 SATA3 (6Gbps) порт.
  • M.2: Интерфейс M.2: 1 PCI-E 3.0 x4; Формат: 2242/2280/22110; Ключ: M-Key.
  • PCIe: 1 PCI-E 3.0 x4.
  • Управление: ASPEED AST2500.
  • Системная логика: Система на кристалле SoC.

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро B2SD2-16C-TF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon D процессор (Skylake-D), Intel Xeon процессор D-2183IT.; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP 100W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: До 128GB DDR4 ECC RDIMM, DDR4-2400MHz, в 4 разъёма DIMM; 2133/2400MHz ECC DDR4 VLP RDIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
B2SD2-16C-TFIntel Xeon D процессор (Skylake-D), Intel Xeon процессор D-2183IT.; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP 100W TDPДо 128GB DDR4 ECC RDIMM, DDR4-2400MHz, в 4 разъёма DIMM; 2 LAN с SoC Два(2)10GbE Ethernet портов from KR interface до BP
B2SD2-12C-TFIntel Xeon D процессор (Skylake-D), Intel Xeon процессор D-2163IT.; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP 75W TDPДо 128GB регистровая ECC RDIMM, DDR4-2133MHz, в 4 разъёма DIMM; 2 LAN с SoC Два(2)10GbE Ethernet портов from KR interface до BP
B2SD2-8C-TFIntel Xeon D процессор (Skylake-D), Intel Xeon процессор D-2141I.; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP 65W TDPДо 128GB регистровая ECC RDIMM, DDR4-2133MHz, в 4 разъёма DIMM; 2 LAN с SoC Два(2)10GbE Ethernet портов from KR interface до BP
B2SC2-TFIntel Xeon E-2100 процессор, Intel Xeon E-2200 процессор; 2 процессорных разъёма LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 95W TDPДо 64GB DDR4 ECC/non-ECC UDIMM, DDR4-2666MHz, в 2 разъёма DIMM; До 64GB ECC VLP UDIMM DDR4-2666Mhz Поддержка в 2 разъёма DIMM на узел; До 64GB DDR4 ECC/non-ECC UDIMM, DDR4-2666MHz, в 2 разъёма DIMM До 64GB ECC VLP UDIMM DDR4-2666Mhz Поддержка в 2 разъёма DIMM на узел; 2 LAN с 10Gbase-T Два(2)10GbE Ethernet портов from KR interface до BP

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата B2SD2-16C-TF. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики B2SD2-16C-TF

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
До 128GB DDR4 ECC RDIMM, DDR4-2400MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Тип и скорость памяти
2133/2400MHz ECC DDR4 VLP RDIMM

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon D процессор (Skylake-D), Intel Xeon процессор D-2183IT.; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP 100W TDP
Тепловой пакет CPU
100W
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1
Ядра, потоки и кэш
16 ядер, 32 потоков / 22MB cache

Интерфейсы и расширение

Графический контроллер
Aspeed AST2500 BMC
Сетевые контроллеры
2 LAN с SoC Два(2)10GbE Ethernet портов from KR interface до BP
Слоты PCIe
1 PCI-E 3.0 x4

Конструкция и условия эксплуатации

Габариты
4.94" x 1.2" (12.55cm x 3.05cm)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
1 SATA3 (6Gbps) порт
Разъёмы M.2
Интерфейс M.2: 1 PCI-E 3.0 x4; Формат: 2242/2280/22110; Ключ: M-Key

Питание и охлаждение

Дополнительные функции
Управление питанием ACPI, Управление включением после восстановления питания
Контроль напряжений
+12V, Напряжения памяти, Контроль напряжений CPU, VBAT
Светодиодные индикаторы
Индикатор питания, UID/удалённый UID
Управление питанием
+12V Вход питания DC

Управление и безопасность

Подключение TPM
1 TPM Chip
Программное обеспечение управления
Intel Node Manager, IPMI2.0, NMI, SPM, SSM, SUM, SuperDoctor 5, Watchdog; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
256Mb SPI Flash с AMI BIOS
Удалённое управление IPMI
ASPEED AST2500
Функции BIOS
ACPI 6.1; UEFI 2.7; SMBIOS 2.8; SMBIOS 3.1; PCI FW 3.2; Plug and Play (PnP)

Отзывы о товаре

Максим15.06.2025

5/5

Плату ставили в компактный сервер SuperServer, где важны были и сеть, и накопители. После запуска система увидела процессор, память определилась, а два порта 10GbE сразу появились в работе. Для такой специфичной модели это получилось удачное решение.

Плюсы товара

Два порта 10GbE появились сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ключевые ограничения по внедрению связаны с тем, что плата предназначена только для SuperServer?

В данных указано, что плата предназначена для SuperServer only и выполнена в proprietary форм-факторе. При интеграции в сервер важно, чтобы шасси/модульная платформа поддерживали этот форм-фактор и обеспечивали корректное подключение интерфейсов (в частности сеть и хранение).

Что важно проверить перед заказом накопителей: как на этой плате заданы SATA3 и M.2/U.2 интерфейсы и их ресурсы?

На плате предусмотрен 1 порт SATA3 6 Гбит/с, а также поддержка M.2 (PCIe 3.0 x4, M-Key, 2242/2280/22110) и U.2 через PCIe 3.0 x4. При планировании конфигурации учитывайте, какие устройства вы хотите подключить и что M.2/U.2 работают по PCIe, а не как SATA.

Как правильно подобрать память под эту компактную платформу, чтобы получить нужный объём и совместимые модули?

Плата поддерживает DDR4 ECC RDIMM и ориентируется на VLP RDIMM 2133/2400 МГц (в данных указаны 2133/2400 и рабочая частота DDR4-2400), максимум до 128 ГБ и 4 слота DIMM. Для корректной установки выбирайте подходящие ECC RDIMM VLP по поддерживаемым частотам.

Какие возможности удалённого управления и мониторинга заложены, чтобы эксплуатация на удалённых площадках была управляемой?

У платы есть IPMI/KVM через ASPEED AST2500, включая набор средств Intel Node Manager/IPMI2.0 и аппаратный Watchdog, а также мониторинг напряжений (+12V, Memory/CPU/VBAT). Это снижает риски простаивания при удалённой эксплуатации за счёт диагностики и контроля.

Какие ограничения по питанию и автозапуску после пропадания питания стоит учесть для надежности в инфраструктуре?

Питание подаётся по +12V DC Power Input, а также указана функция автозапуска после восстановления питания (ACPI power management). Если у вас есть требования к поведению при падениях питания, учитывайте это поведение при проектировании сценариев эксплуатации.
