Артикул: B2SD2-12C-TF

Наличие уточняйте

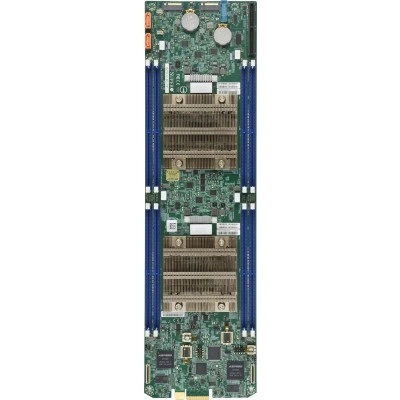

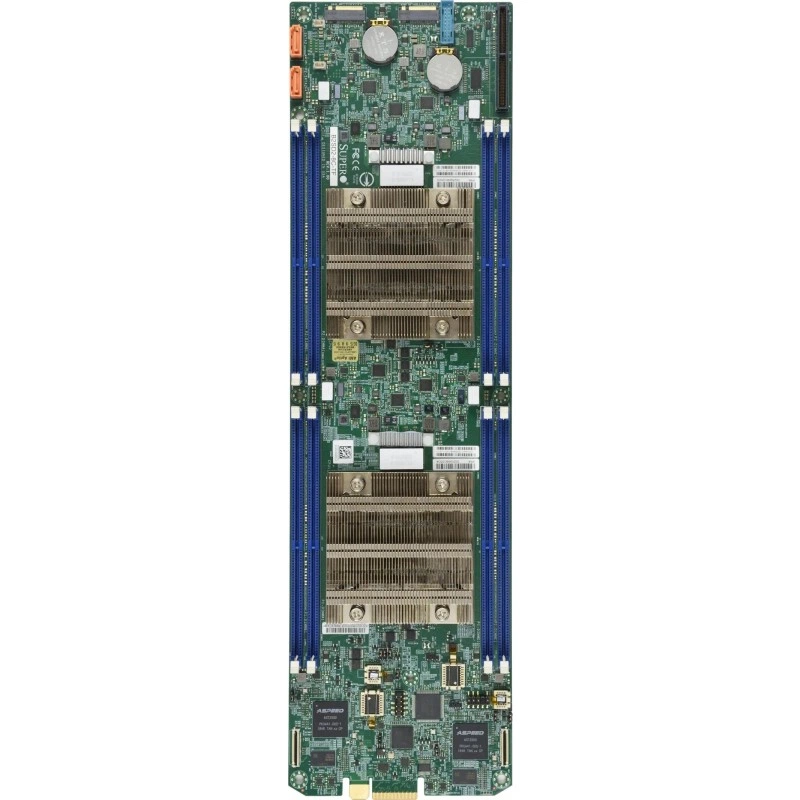

Материнская плата Supermicro B2SD2-⁠12C-⁠TF

Цена последней отгрузки со склада:

108 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro

Материнская плата Supermicro B2SD2-12C-TF представляет собой компактную серверную платформу в исполнении Proprietary и предназначена для использования только в составе SuperServer. Это решение построено на базе Intel Xeon D и ориентировано на задачи, где важны встроенные сетевые возможности, поддержка ECC-памяти, компактные габариты и аппаратное управление.

Функциональные возможности

Функциональность B2SD2-12C-TF проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Для этой встроенной платформы модель CPU определяется исполнением самой платы. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2500. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel Xeon D процессор (Skylake-D), Intel Xeon процессор D-2163IT.; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP 75W TDP.
  • Форм-фактор и габариты: Проприетарный; 4.94" x 1.2" (12.55cm x 3.05cm).
  • Оперативная память: До 128GB регистровая ECC RDIMM, DDR4-2133MHz, в 4 разъёма DIMM.
  • Тип и режимы памяти: 2133/2400MHz ECC DDR4 VLP RDIMM.
  • Сеть: 2 LAN с SoC Два(2)10GbE Ethernet портов from KR interface до BP.
  • SATA: 1 SATA3 (6Gbps) порт.
  • M.2: Интерфейс M.2: 1 PCI-E 3.0 x4; Формат: 2242/2280/22110; Ключ: M-Key.
  • PCIe: 1 PCI-E 3.0 x4.
  • Управление: ASPEED AST2500.
  • Системная логика: Система на кристалле SoC.

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро B2SD2-12C-TF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon D процессор (Skylake-D), Intel Xeon процессор D-2163IT.; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP 75W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: До 128GB регистровая ECC RDIMM, DDR4-2133MHz, в 4 разъёма DIMM; 2133/2400MHz ECC DDR4 VLP RDIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
B2SD2-12C-TFIntel Xeon D процессор (Skylake-D), Intel Xeon процессор D-2163IT.; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP 75W TDPДо 128GB регистровая ECC RDIMM, DDR4-2133MHz, в 4 разъёма DIMM; 2 LAN с SoC Два(2)10GbE Ethernet портов from KR interface до BP
B2SD2-16C-TFIntel Xeon D процессор (Skylake-D), Intel Xeon процессор D-2183IT.; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP 100W TDPДо 128GB DDR4 ECC RDIMM, DDR4-2400MHz, в 4 разъёма DIMM; 2 LAN с SoC Два(2)10GbE Ethernet портов from KR interface до BP
B2SD2-8C-TFIntel Xeon D процессор (Skylake-D), Intel Xeon процессор D-2141I.; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP 65W TDPДо 128GB регистровая ECC RDIMM, DDR4-2133MHz, в 4 разъёма DIMM; 2 LAN с SoC Два(2)10GbE Ethernet портов from KR interface до BP
B2SC2-TFIntel Xeon E-2100 процессор, Intel Xeon E-2200 процессор; 2 процессорных разъёма LGA-1151 (разъём H4) поддерживается, поддерживаемый TDP До 95W TDPДо 64GB DDR4 ECC/non-ECC UDIMM, DDR4-2666MHz, в 2 разъёма DIMM; До 64GB ECC VLP UDIMM DDR4-2666Mhz Поддержка в 2 разъёма DIMM на узел; До 64GB DDR4 ECC/non-ECC UDIMM, DDR4-2666MHz, в 2 разъёма DIMM До 64GB ECC VLP UDIMM DDR4-2666Mhz Поддержка в 2 разъёма DIMM на узел; 2 LAN с 10Gbase-T Два(2)10GbE Ethernet портов from KR interface до BP

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. Проверяют охлаждение встроенного CPU, затем устанавливают DIMM. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата B2SD2-12C-TF. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики B2SD2-12C-TF

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
До 128GB регистровая ECC RDIMM, DDR4-2133MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Тип и скорость памяти
2133/2400MHz ECC DDR4 VLP RDIMM

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon D процессор (Skylake-D), Intel Xeon процессор D-2163IT.; 1 процессорный разъём FCBGA-2518 поддерживается, поддерживаемый TDP 75W TDP
Тепловой пакет CPU
75W
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1
Ядра, потоки и кэш
12 ядер, 24 потоков / 17MB cache

Интерфейсы и расширение

Графический контроллер
Aspeed AST2500 BMC
Сетевые контроллеры
2 LAN с SoC Два(2)10GbE Ethernet портов from KR interface до BP
Слоты PCIe
1 PCI-E 3.0 x4

Конструкция и условия эксплуатации

Габариты
4.94" x 1.2" (12.55cm x 3.05cm)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
1 SATA3 (6Gbps) порт
Разъёмы M.2
Интерфейс M.2: 1 PCI-E 3.0 x4; Формат: 2242/2280/22110; Ключ: M-Key

Питание и охлаждение

Дополнительные функции
Управление питанием ACPI, Управление включением после восстановления питания
Контроль напряжений
+12V, Напряжения памяти, Контроль напряжений CPU, VBAT
Светодиодные индикаторы
Индикатор питания, UID/удалённый UID
Управление питанием
+12V Вход питания DC

Управление и безопасность

Подключение TPM
1 TPM колодка & Chip both
Программное обеспечение управления
Intel Node Manager, IPMI2.0, NMI, SPM, SSM, SUM, SuperDoctor 5, Watchdog; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
256Mb SPI Flash с AMI BIOS
Удалённое управление IPMI
ASPEED AST2500
Функции BIOS
ACPI 6.1; UEFI 2.7; SMBIOS 2.8; SMBIOS 3.1; PCI FW 3.2; Plug and Play (PnP)

Отзывы о товаре

Захар Городецкий22.05.2025

5/5

Эту плату ставили в готовый SuperServer вместо старой, и она заняла свое место без лишних доработок. После включения сервер вышел в работу, а для памяти и сетевого подключения ничего дополнительно не трогали. Для замены в готовой системе получилось удобно.

Плюсы товара

Плата встала без доработок

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Почему важно учитывать «For SuperServer only» и что это означает для совместимости при замене в существующем сервере?

В данных указано, что плата ограничена применением в SuperServer (For SuperServer only). При замене проверяйте, что ваш серверный узел относится к поддерживаемым SuperServer платформам, иначе возможны несоответствия по размещению и подключению интерфейсов.

Какие особенности питания у этой платы (работа от +12V) важно заранее учесть при проектировании узла?

Питание платы организовано через +12V DC Power Input. Поэтому при проектировании/интеграции убедитесь, что в шасси есть корректная линия +12V и она соответствует требованиям вашей системы питания.

Могу ли я использовать имеющиеся M.2 накопители, или важно подбирать их по форм-фактору и ключу?

На плате указан M.2 интерфейс PCIe 3.0 x4 с M-Key и форм-факторами 2242/2280/22110. Перед установкой проверьте, что ваш M.2 SSD имеет нужный ключ и поддерживаемый размер, иначе физически не подключится.

Если мне нужны U.2 NVMe, какие требования по интерфейсу здесь заданы, чтобы не «не завести» накопители?

Для U.2 заявлено подключение PCIe 3.0 x4. При выборе U.2 NVMe убедитесь, что SSD поддерживает PCIe 3.0 и что ваша backplane/кабельная схема в SuperServer корректно обеспечивает этот PCIe x4 канал.

Как устроено удалённое управление и аппаратная безопасность: что реально будет для администрирования и доверенной загрузки?

Поддерживается удалённое управление через ASPEED AST2500: IPMI 1.5/2.0 с KVM, а также набор средств управления (Intel Node Manager и др.). Для безопасности предусмотрены TPM (указано и TPM Header, и чип). Это полезно для эксплуатации без локального доступа и для сценариев с требованиями к аппаратной безопасности.
