Артикул: MBD-C2SBX-O

Наличие уточняйте

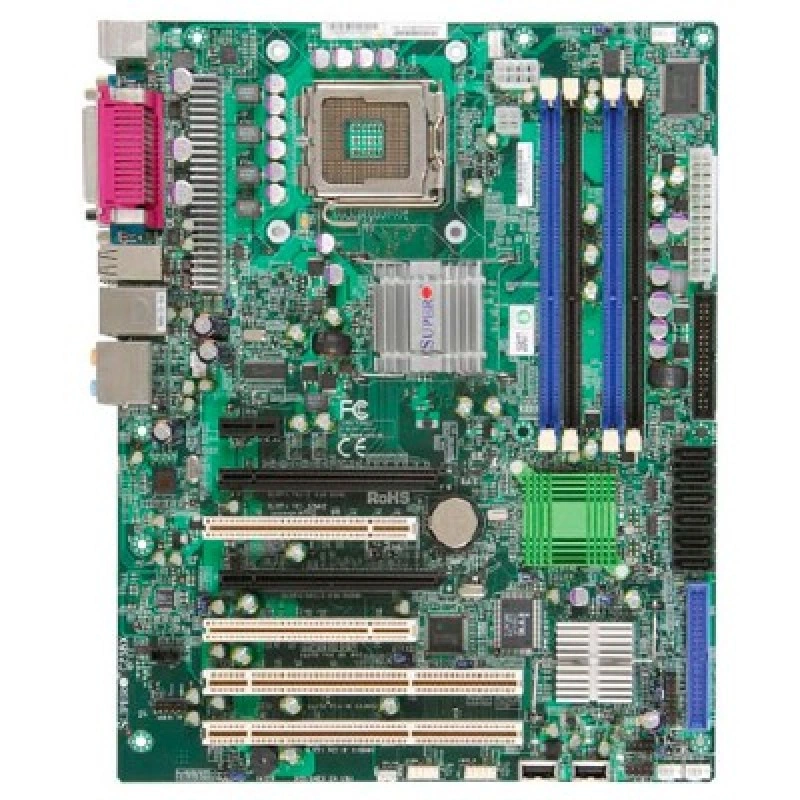

Материнская плата Supermicro MBD-⁠C2SBX-⁠O

Цена последней отгрузки со склада:

36 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-C2SBX-O

Материнская плата Supermicro MBD-C2SBX-O предназначена для серверных и системных сборок, где важны совместимость с платформой Intel X38 и поддержка процессорного разъема LGA775. Это плата формата ATX с набором параметров, ориентированных на установку в совместимые корпуса и применение в серверных конфигурациях, где требуется базовая, но четко определенная аппаратная платформа. Модель подходит для построения системы на процессорах под сокет LGA775, а связка с чипсетом Intel X38 задает архитектурный класс изделия и определяет круг совместимых компонентов. Для задач, где требуется использование модулей DDR3 DIMM, плата предусматривает 4 слота памяти с максимальным объемом до 8 ГБ.

Конструктивно Supermicro MBD-C2SBX-O сочетает стандартный набор разъемов питания: основной 24-pin и дополнительный 8-pin для процессора. Такой набор питания помогает корректно подключать плату в составе совместимой системы. Форм-фактор ATX делает модель удобной для подбора корпуса и сопутствующих компонентов в рамках стандартной сборки. Плата ориентирована на работу в составе совместимого серверного или рабочей станции, где требуется предсказуемая конфигурация с памятью DDR3 DIMM и процессорным сокетом LGA775. В описании модели важны именно тип платы, чипсет, тип памяти, число слотов и электрические разъемы питания, поскольку они напрямую определяют подбор совместимых комплектующих и итоговую конфигурацию системы.

Supermicro MBD-C2SBX-O можно рассматривать как специализированную материнскую плату для решений, где нужен контроль над базовыми параметрами платформы без лишних функций и с акцентом на совместимость компонентов. Подобная конфигурация востребована при сборке систем под конкретный сокет и определенный класс памяти, когда ключевое значение имеют характеристики подсистемы процессора, памяти и питания. Плата рассчитана на интеграцию в совместимые серверные сборки и может использоваться как основа для системы, в которой важны стандартный форм-фактор, фиксированные параметры слотов памяти и тип процессорного интерфейса.

Функциональные возможности

Практическая задача c2sbx — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: Один LGA775 разъём; поддержка Intel Core2 Extreme QX9000/QX6000 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии.
  • Форм-фактор и габариты: ATX; 12" x 9.6 ", (30.5cm x 24.4cm).
  • Оперативная память: Четыре 240-pin слота DIMM; поддержка До 8 GB of небуферизованная, ECC или non-ECC DDR3 1333/1066/800MHz память (Два канал).
  • Тип и режимы памяти: DDR3 1333/1066/800MHz небуферизованная, ECC или non-ECC SDRAM, 240-pin DIMM с позолоченными контактами.
  • Сеть: 1x Intel 82566 Gigabit PCI-Express Ethernet; поддержка 10 BASE-T, 100 BASE-TX, и 1000 BASE-T с выход RJ45; 1x RJ45 LAN порт.
  • SATA: Intel ICH9R SATA2 (3 Gbps) контроллер Встроенный; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов (3 Gbps performance); Шесть SATA hard drives поддерживается.
  • PCIe: 2 (x16) PCI-e 2.0 слот; 1 (x1) PCI-e слот.
  • USB: 12x USB 2.0 / 1.1 compatible; 6 сзади + 2 Type A разъёмы + 2 колодки ( 4 портов).
  • Охлаждение: Всего of five 4-pin разъёмы вентиляторов; 5 x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; состояние monitor для on / off управление; Поддержка 3-pin PWM вентиляторов (without скорость управление); Регулировка вентиляторов для снижения шума; Широтно-импульсное управление (PWM) вентилятор conn..
  • Системная логика: Intel X38; ICH9R + PXH/V.

Сценарии применения

Плата может стать основой инженерного рабочего места или прикладной вычислительной станции. Конфигурацию строят вокруг программ, используемых специалистом, и размеров рабочих проектов. До заказа согласуют потребность в дискретной графике, ёмкость RAM и подключение профессиональной периферии.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро c2sbx подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один LGA775 разъём; поддержка Intel Core2 Extreme QX9000/QX6000 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Четыре 240-pin слота DIMM; поддержка До 8 GB of небуферизованная, ECC или non-ECC DDR3 1333/1066/800MHz память (Два канал); DDR3 1333/1066/800MHz небуферизованная, ECC или non-ECC SDRAM, 240-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
c2sbxОдин LGA775 разъём; поддержка Intel Core2 Extreme QX9000/QX6000 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серииЧетыре 240-pin слота DIMM; поддержка До 8 GB of небуферизованная, ECC или non-ECC DDR3 1333/1066/800MHz память (Два канал); 1x Intel 82566 Gigabit PCI-Express Ethernet; поддержка 10 BASE-T, 100 BASE-TX, и 1000 BASE-T с выход RJ45; 1x RJ45 LAN порт
C2SBC-QIntel Celeron, Intel Core 2 Extreme, Intel Core 2 Четыре и Duo процессор, Intel Pentiumv.; разъём LGA 775 поддерживается8GB небуферизованная non-ECC UDIMM, DDR2 800/667/533 SDRAM, в 4 разъёма DIMM; До 8GB Два канал небуферизованная non-ECC DDR2 800/667 SDRAM; 1 LAN с Intel 82566DM Gigabit Ethernet-контроллер 1 LAN с Intel 82573L Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов; 1 Intel 82566DM + 1 Intel 82573L PCI-e Gigabit LAN портов
c2seaОдин LGA775 разъём; поддержка Intel Core2 Extreme QX9000/QX6000 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серииЧетыре 240-pin DIMM разъёма; поддержка До 8 GB of небуферизованная, non-ECC DDR3 1333/1066/800MHz память (Два канал); 1 x Realtek RTL8111C Gigabit Ethernet; поддержка 10 BASE-T, 100 BASE-TX, и 1000 BASE-T с выход RJ45; 1x RJ45 LAN порт
c2g41Один LGA775 разъём; поддержка Intel Core2 Четыре Q9000/Q8000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серииподдержка До 4 GB 1066 / 800MHz DDR3 non-ECC Un-Buffered память; 2 DIMM разъёма (Два канал); Realtek 8111C Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x RJ45 LAN портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата c2sbx. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят C2SBX MBD-C2SBX-O — 1 шт., Manual(s) MNL-0943 — 1 шт., Заглушка I/O MCP-260-00001-00 — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться MBD-C2SBX-O. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-C2SBX-O

Оперативная память

Напряжение памяти
1.5 V только
Ёмкость и слоты памяти
Четыре 240-pin слота DIMM; поддержка До 8 GB of небуферизованная, ECC или non-ECC DDR3 1333/1066/800MHz память (Два канал)
Ёмкость модулей DIMM
256 MB, 512 MB, 1 GB, 2 GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
DDR3 1333/1066/800MHz небуферизованная, ECC или non-ECC SDRAM, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Один LGA775 разъём; поддержка Intel Core2 Extreme QX9000/QX6000 серии; поддержка Intel Core2 Четыре Q9000/Q8000/Q6000 серии; поддержка Intel Core2 Duo E8000/E7000/E6000/E4000 серии; поддержка Intel Pentium E5000/E2000 серии; поддержка Intel Celeron E1000 и 400 серии
Сокет процессора
LGA775
Чипсет
Intel X38; ICH9R + PXH/V
Количество процессорных разъёмов
1
Системная шина
1333 / 1066 / 800 MHz system bus
Тактовый генератор
ICS9LPRS511

Интерфейсы и расширение

FireWire
2x IEEE 1394 колодки
Super I/O
Winbond 83627DHG chip
Звуковая подсистема
High Definition 7.1 канал Audio; High Definition 7.1 канал Audio; Line-in / Line-out / Microphone портов
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Параллельный порт
1x ECP / EEP Parallel порт
Порты USB
12x USB 2.0 / 1.1 compatible; 6 сзади + 2 Type A разъёмы + 2 колодки ( 4 портов)
Последовательные порты
2x Fast UART 16550 serial портов
Сетевые контроллеры
1x Intel 82566 Gigabit PCI-Express Ethernet; поддержка 10 BASE-T, 100 BASE-TX, и 1000 BASE-T с выход RJ45
Сетевые порты
1x RJ45 LAN порт
Слоты PCI
2x 32-bit 33MHz PCI (5V) слоты
Слоты PCI-X
2x 64-bit 133 / 100MHz PCI-X (3.3V) слоты
Слоты PCIe
2 (x16) PCI-e 2.0 слот; 1 (x1) PCI-e слот

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: C2SBX MBD-C2SBX-O
1 шт.; C2SBX Материнская плата
Комплект: Manual(s) MNL-0943
1 шт.; Материнская плата Manual для C2SBX
Комплект: Заглушка I/O MCP-260-00001-00
1 шт.; Заглушка I/O для C2SBX
Условия совместимости
до ensure system stability, a 420W (minimum) ATX power supply [4-pin +12V и (24-pin) и 8-pin +12V] is требуется.

Конструкция и условия эксплуатации

Габариты
12" x 9.6 ", (30.5cm x 24.4cm)
Форм-фактор
ATX

Накопители

IDE
Один EIDE канал Поддержка до двух UDMA IDE устройств; ITE8213F чипсет
Порты Serial ATA
Intel ICH9R SATA2 (3 Gbps) контроллер Встроенный; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов (3 Gbps performance); Шесть SATA hard drives поддерживается
Разъём дисковода
1 Floppy контроллер; 1.44 MB

Питание и охлаждение

Вентиляторы и охлаждение
Всего of five 4-pin разъёмы вентиляторов; 5 x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; состояние monitor для on / off управление; Поддержка 3-pin PWM вентиляторов (without скорость управление); Регулировка вентиляторов для снижения шума; Широтно-импульсное управление (PWM) вентилятор conn.
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, ±12V, +3.3V/+5V дежурное питание, VBAT, HT, память, чипсет; CPU Core 4-фазный регулятор напряжения с автоматическим определением от 0.8375V-1.6000V; Настройка множителя CPU при поддержке процессором
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Suspend-state indicator LED; +5V Индикатор дежурного питания
Управление питанием
ACPI/APM Управление питанием; Принудительное выключение кнопкой питания; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Управление включением после восстановления питания; Пробуждение по вызову внутреннего или внешнего модема; Suspend to RAM (STR)

Управление и безопасность

Программное обеспечение управления
SuperDoctor III; Watch Dog; NMI
Тип BIOS
16Mb SPI Flash EEPROM с Phoenix BIOS
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 1.0 / 2.0; Поддержка USB-клавиатуры; SMBIOS 2.3

Отзывы о товаре

Инна Широкова03.05.2025

5/5

Плата бралась для старой системы на LGA775, чтобы оживить ее без полной замены остальных деталей. После установки сервер загрузился, память DDR3 увиделась сразу, а на старте еще раз проверили питание 24 pin и 8 pin. Хорошо, что в ATX корпусе ничего подгонять не пришлось.

Плюсы товара

Система загрузилась после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Что нужно проверить перед сборкой, чтобы плата реально заработала с вашим процессором?

На MBD-C2SBX-O указан сокет LGA775. При подборе важно, чтобы ваш процессор был под этот сокет и совместим по платформе; иначе установка невозможна.

Как ограничения по памяти DDR3 DIMM влияют на выбор модулей для системы?

Плата рассчитана на DDR3 DIMM и имеет 4 слота с заявленным максимумом до 8 ГБ. При конфигурации нужно подбирать совместимые DDR3 DIMM модули и заранее планировать заполнение всех 4 слотов под нужный объем.

Почему при подключении питания важно наличие 24-pin и 8-pin в вашей сборке?

У платы есть основной разъем питания 24-pin и питание процессора 8-pin. Перед монтажом убедитесь, что в системе предусмотрены эти разъемы, иначе плата не сможет корректно стартовать.

Какие риски возникают, если корпус и блок питания рассчитаны не под ATX?

Форм-фактор платы — ATX. При выборе корпуса/БП важно, чтобы они подходили под ATX-размещение и позволяли корректно подключить питание 24-pin и 8-pin, иначе возникнут проблемы с монтажом и разводкой.

Подойдут ли этой плате компоненты, ориентированные на другой чипсет Intel?

Платформа указана как Intel X38. Если в составе системы вы подбираете компоненты под другой чипсет, возможна несовместимость по платформенным ожиданиям, поэтому при сборке ориентируйтесь на Intel X38.
