Артикул: MBD-C7H61-L-O

Наличие уточняйте

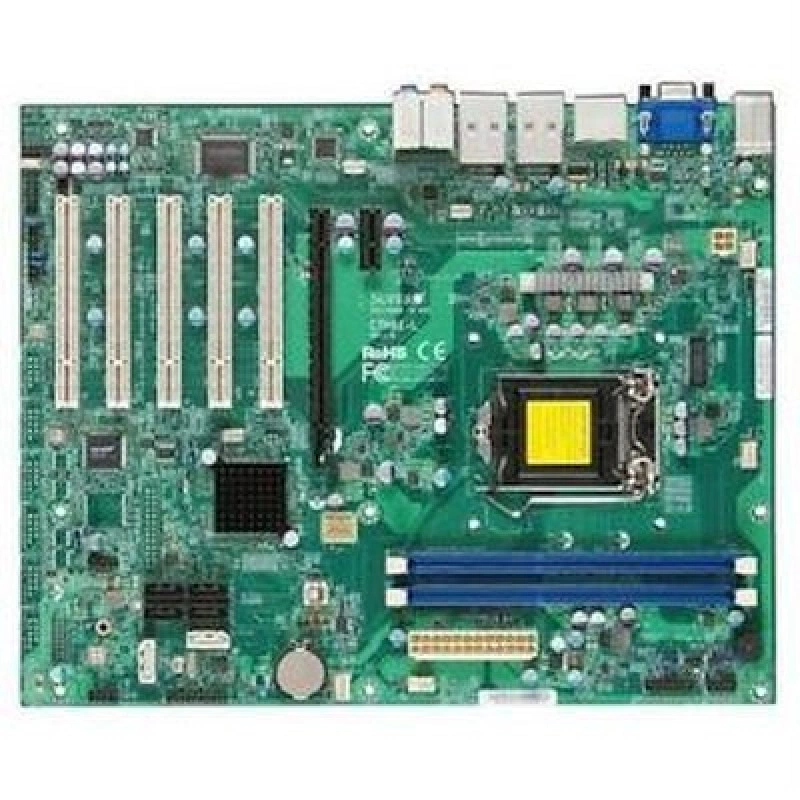

Материнская плата Supermicro MBD-⁠C7H61-⁠L-⁠O ATX

Цена последней отгрузки со склада:

41 800 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-C7H61-L-O

Supermicro MBD-C7H61-L-O - материнская плата для серверных и совместимых систем на чипсете H61 и сокете S1155. Модель выполнена в формате ATX и предназначена для построения или обслуживания систем, где требуется плата с поддержкой платформы Intel LGA 1155. Такой форм-фактор удобен для совместимых корпусов и серверных конфигураций, в которых важны стандартные размеры, простота компоновки и понятная совместимость с процессорной платформой.

Артикул MBD-C7H61-L-O указывает на конкретную модификацию платы Supermicro из линейки серверных комплектующих. В базовом обозначении присутствуют чипсет H61, сокет S1155 и формат ATX, что позволяет использовать плату как основу для совместимой сборки или замены в уже существующей системе. Модель подходит для сценариев, где требуется стандартная материнская плата с серверной ориентацией и совместимостью с соответствующей аппаратной платформой.

Плата может использоваться в составе серверных и рабочих систем, где важны поддержка процессорного разъема LGA 1155, соответствие формату ATX и корректное размещение в совместимом корпусе. Это решение для конфигураций, в которых нужен узнаваемый производственный артикул Supermicro и базовая аппаратная платформа H61.

Функциональные возможности

Практическая задача C7H61-L — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: Intel 2-го поколения Core i3 серии, Intel 2-го поколения Core i5 серии, Intel 2-го поколения Core i7 серии, Intel 3-го поколения Core i3 серии, Intel 3-го поколения Core i5 серии, Intel 3-го поколения Core i7 серии, Intel Celeron, Intel Pentiumv; 1 процессорный разъём LGA-1155 (разъём H2) поддерживается, поддерживаемый TDP До 95W TDP.
  • Форм-фактор и габариты: ATX.
  • Оперативная память: 16GB небуферизованная non-ECC UDIMM, DDR3-1600MHz, в 2 разъёма DIMM.
  • Сеть: 1 LAN с Intel 82579V Gigabit Ethernet-контроллер 1 LAN с Intel 82574L Ethernet-контроллер.
  • SATA: Intel H61 Express контроллер для 4 SATA2 (3 Gbps) портов; 4; ASM1061 контроллер для 2 SATA3 (6 Gbps) портов; Intel H61 Express контроллер для 4 SATA2 (3 Gbps) портов; 4 ASM1061 контроллер для 2 SATA3 (6 Gbps) портов.
  • PCIe: 1 PCI-E 3.0 x16,;; 1 PCI-E 2.0 x11 PCI;; 5 - 5V PCI 32bit.
  • USB: 10 USB 2.0 портов (4 сзади + 6 через внутренние колодки).
  • Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов), Регулировка оборотов вентиляторов, Светодиодная индикация перегрева, PWM Регулировка оборотов вентиляторов, Системное управление, Разъёмы вентиляторов с контролем температуры и оборотов.
  • Системная логика: Intel H61 Express.
  • Видео: Intel HD 4000 Graphics; 1 порт, 1 порт, 1 порт.

Сценарии применения

Плата может стать основой инженерного рабочего места или прикладной вычислительной станции. Конфигурацию строят вокруг программ, используемых специалистом, и размеров рабочих проектов. До заказа согласуют потребность в дискретной графике, ёмкость RAM и подключение профессиональной периферии.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро C7H61-L подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel 2-го поколения Core i3 серии, Intel 2-го поколения Core i5 серии, Intel 2-го поколения Core i7 серии, Intel 3-го поколения Core i3 серии, Intel 3-го поколения Core i5 серии, Intel 3-го поколения Core i7 серии, Intel Celeron, Intel Pentiumv; 1 процессорный разъём LGA-1155 (разъём H2) поддерживается, поддерживаемый TDP До 95W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 16GB небуферизованная non-ECC UDIMM, DDR3-1600MHz, в 2 разъёма DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
C7H61-LIntel 2-го поколения Core i3 серии, Intel 2-го поколения Core i5 серии, Intel 2-го поколения Core i7 серии, Intel 3-го поколения Core i3 серии, Intel 3-го поколения Core i5 серии, Intel 3-го поколения Core i7 серии, Intel Celeron, Intel Pentiumv; 1 процессорный разъём LGA-1155 (разъём H2) поддерживается, поддерживаемый TDP До 95W TDP16GB небуферизованная non-ECC UDIMM, DDR3-1600MHz, в 2 разъёма DIMM; 1 LAN с Intel 82579V Gigabit Ethernet-контроллер 1 LAN с Intel 82574L Ethernet-контроллер
C7H61Intel 2-го поколения Core i3 серии, Intel 2-го поколения Core i5 серии, Intel 2-го поколения Core i7 серии, Intel 3-го поколения Core i3 серии, Intel 3-го поколения Core i5 серии, Intel 3-го поколения Core i7 серии, Intel Celeron, Intel Pentiumv; 1 процессорный разъём LGA-1155 (разъём H2) поддерживается, поддерживаемый TDP До 95W TDP16GB небуферизованная non-ECC UDIMM, DDR3-1600MHz, в 2 разъёма DIMM; 1 LAN с Intel 82579V Gigabit Ethernet-контроллер 1 LAN с Intel 82574L Ethernet-контроллер
C7H270-CG-MLIntel 6-го/7-го поколения Core i7/Corei5/Corei3/Pentium/Celeron серии.; 1 процессорный разъём H4 (LGA 1151) поддерживается, поддерживаемый TDP До 65W TDPДо 64GB небуферизованная non-ECC UDIMM, DDR4-2400MHz, в 4 разъёма DIMM; 1 LAN с Intel Один Ethernet PHY i219V; 1 RJ45 Gigabit Ethernet LAN портов
C7Z170-SQIntel 6-го поколения Core i3 серии, Intel 6-го поколения Core i5 серии, Intel 6-го поколения Core i7 серии, Intel 7-го поколения Core i3 серии, Intel 7-го поколения Core i5 серии, Intel 7-го поколения Core i7 серии.; разъём H4 (LGA 1151) поддерживается, поддерживаемый TDP До 160W64GB небуферизованная non-ECC UDIMM, DDR4-3200MHz (OC), в 4 разъёма DIMM; 1 LAN с Intel Один Ethernet PHY i219V; 1 RJ45 Gigabit Ethernet LAN портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата C7H61-L. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-C7H61-L-O

Оперативная память

Ёмкость и слоты памяти
16GB небуферизованная non-ECC UDIMM, DDR3-1600MHz, в 2 разъёма DIMM
Количество разъёмов DIMM
2

Процессорная подсистема

Поддерживаемые процессоры
Intel 2-го поколения Core i3 серии, Intel 2-го поколения Core i5 серии, Intel 2-го поколения Core i7 серии, Intel 3-го поколения Core i3 серии, Intel 3-го поколения Core i5 серии, Intel 3-го поколения Core i7 серии, Intel Celeron, Intel Pentiumv; 1 процессорный разъём LGA-1155 (разъём H2) поддерживается, поддерживаемый TDP До 95W TDP
Сокет процессора
LGA-1155
Тепловой пакет CPU
До 95W
Чипсет
Intel H61 Express
Количество процессорных разъёмов
1

Интерфейсы и расширение

COM-порты и колодки
1 COM порт (1 колодка) 1 fast UART 16550 serial
Видеовыходы
1 порт, 1 порт, 1 порт
Графический контроллер
Intel HD 4000 Graphics
Звуковая подсистема
ALC 888S HD Audio
Порты USB
10 USB 2.0 портов (4 сзади + 6 через внутренние колодки)
Сетевые контроллеры
1 LAN с Intel 82579V Gigabit Ethernet-контроллер 1 LAN с Intel 82574L Ethernet-контроллер
Слоты PCIe
1 PCI-E 3.0 x16,;; 1 PCI-E 2.0 x11 PCI;; 5 - 5V PCI 32bit

Комплектация и совместимость

Исполнение поставки
Retail

Конструкция и условия эксплуатации

Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel H61 Express контроллер для 4 SATA2 (3 Gbps) портов; 4; ASM1061 контроллер для 2 SATA3 (6 Gbps) портов; Intel H61 Express контроллер для 4 SATA2 (3 Gbps) портов; 4 ASM1061 контроллер для 2 SATA3 (6 Gbps) портов

Питание и охлаждение

Вентиляторы и охлаждение
4x 4-pin разъёмы вентиляторов (До 4 вентиляторов), Регулировка оборотов вентиляторов, Светодиодная индикация перегрева, PWM Регулировка оборотов вентиляторов, Системное управление, Разъёмы вентиляторов с контролем температуры и оборотов
Дополнительные функции
Управление питанием ACPI, Разъём питания ATX, Управление включением после восстановления питания, Аппаратная защита CPU при перегреве, Системное управление, WOL
Контроль напряжений
+1.8V, +12V, +3.3V, +5V, +5V дежурное питание, 3.3V дежурное питание, 4 -fan состояние, Разъём датчика вскрытия корпуса, Контроль напряжений CPU, Поддержка утилиты мониторинга

Управление и безопасность

Подключение TPM
TPM колодка
Программное обеспечение управления
NMI, SuperDoctor III, Watchdog
Тип BIOS
UEFI 64Mb

Отзывы о товаре

Семен Никитин04.12.2025

5/5

Плату ставили в ATX корпус на замену старой, когда нужно было вернуть сервер в строй. После подключения машина загрузилась, а SATA и встроенное видео увиделись сразу. Для такой замены вариант оказался понятным и без лишней суеты.

Плюсы товара

Сервер загрузился после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ключевые параметры процессора нужно сверить, чтобы материнская плата MBD-C7H61-L-O заработала в вашей сборке?

Проверьте сокет S1155 и совместимость с процессорами под этот разъем. Также учитывайте чипсет H61, поскольку он определяет базовые возможности платформы.

Что проверить при замене платы в корпусе, чтобы не столкнуться с проблемами монтажа?

Нужно учитывать форм-фактор ATX, чтобы плата подходила под поддерживаемый корпус. Несоответствие по монтажным размерам может затруднить установку или повлиять на компоновку.

Почему при подборе замены стоит использовать именно модель MBD-C7H61-L-O, а не ориентироваться только на “ATX + H61 + S1155”?

Код модели задает конкретную модификацию платы. Даже при совпадении платформенных признаков важно взять именно MBD-C7H61-L-O из карточки, чтобы снизить риск отличий по исполнению в конкретной версии.

Какие ограничения по платформе возникают, если использовать плату не в “своей” архитектуре S1155/H61?

Плата рассчитана на платформу Intel LGA 1155 и чипсет H61. Если сборка использует другую процессорную архитектуру или не подходит по базовым признакам, это приведет к проблемам совместимости при установке и запуске.

Для каких задач по модернизации обычно логичнее использовать такую плату, а где лучше подбирать другой уровень платформы?

По карточке она ориентирована на сборку, замену и обслуживание конфигураций под LGA 1155 (H61) в серверных или совместимых системах. Если ваша цель требует другой процессорной платформы, понадобится подбор материнской платы под соответствующий сокет/чипсет.
