Артикул: MBD-H13SSL-N-O

Наличие уточняйте

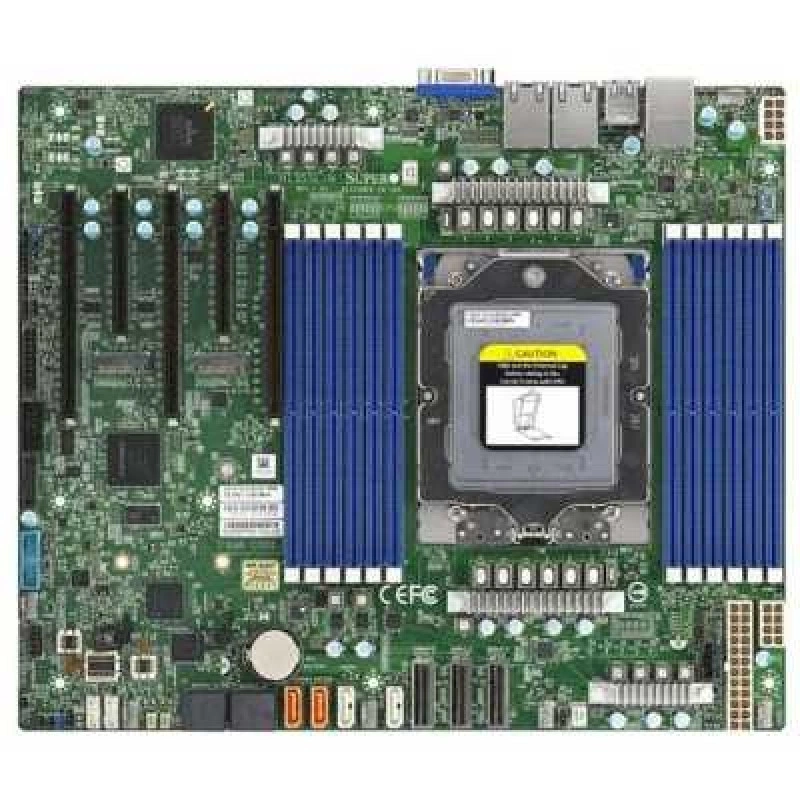

Supermicro MBD-⁠H13SSL-⁠N-⁠O — материнская плата ATX

Цена последней отгрузки со склада:

118 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H13SSL-N-O

Supermicro MBD-H13SSL-N-O - это серверная материнская плата формата ATX, предназначенная для построения совместимых серверных систем на базе сокета SP5 и чипсета SoC. Модель ориентирована на серверные конфигурации, в которых требуется платформа для процессоров соответствующего семейства, большой объем оперативной памяти DDR5 и подключение накопителей SATA и M.2. Плата подходит для сборки серверов, где важны плотность размещения компонентов, возможность подключения большого числа дисков и использование современных модулей памяти.

На плате предусмотрено 12 слотов DDR5 DIMM с рабочим диапазоном 4400 - 4800 МГц, а также 8 портов SATA 6 Гбит/с и 2 разъема M.2 PCIe. Такая конфигурация позволяет строить системы с комбинированным хранением данных, использовать накопители для операционной системы, приложений и рабочих массивов, а также подобрать память под требования серверной нагрузки. Форм-фактор ATX делает модель удобной для установки в совместимые корпуса и серверные платформы, где требуется стандартное расположение компонентов и предсказуемая интеграция в готовую систему.

Плата рассчитана на серверное применение в составе инфраструктуры, где важны устойчивое хранение, поддержка большого числа модулей памяти и возможность создать конфигурацию с несколькими накопителями. MBD-H13SSL-N-O может применяться как основа для универсальных серверов, узлов хранения и рабочих платформ, в которых нужны SATA- и M.2-накопители, а также память DDR5 с расширенным диапазоном частот.

Функциональные возможности

При проектировании сервера на H13SSL-N сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: ASPEED AST2600 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x); 1 процессорный разъём SP5 поддерживается, поддерживаемый TDP До 400W TDP.
  • Форм-фактор и габариты: ATX; 12" x 10.1" (30.48cm x 25.65cm).
  • Оперативная память: 12 разъёмов DIMM; До 3TB 3DS ECC регистровая RDIMM, DDR5-6000MT/s.
  • Тип и режимы памяти: 4800/6000 MT/s ECC DDR5 RDIMM (3DS) Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS (AMD EPYC 9005 серии, MB R2.00) Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM/3DS (AMD EPYC 9004 серии, MB R1.xx/ 2.xx).
  • Сеть: 2 LAN с Broadcom BCM5720 1GBase-T; 1 RJ45.
  • M.2: Интерфейс M.2: 2 PCIe 5.0; Формат: 2280/22110; Ключ: M-key.
  • PCIe: 3 PCIe 5.0 x16 (в физическом слоте x16),; 2 PCIe 5.0 x8.
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов).
  • Системная логика: Система на кристалле SoC.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро H13SSL-N подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x); 1 процессорный разъём SP5 поддерживается, поддерживаемый TDP До 400W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 12 разъёмов DIMM; До 3TB 3DS ECC регистровая RDIMM, DDR5-6000MT/s; 4800/6000 MT/s ECC DDR5 RDIMM (3DS) Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS (AMD EPYC 9005 серии, MB R2.00) Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM/3DS (AMD EPYC 9004 серии, MB R1.xx/ 2.xx). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
H13SSL-NAMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x); 1 процессорный разъём SP5 поддерживается, поддерживаемый TDP До 400W TDP12 разъёмов DIMM; До 3TB 3DS ECC регистровая RDIMM, DDR5-6000MT/s; 2 LAN с Broadcom BCM5720 1GBase-T; 1 RJ45
H13SSL-NT1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии, MB R1.x/R2.0/R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.0); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.01); Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти); 2 LAN с Broadcom BCM57416 10GBase-T; 1 RJ45 1 GbE Выделенная LAN IPMI порт(ы) (Realtek RTL8211F PHY); 2x 10GBase-T LAN портов через Broadcom BCM57416
H13SVW-NAMD EPYC 8004 серии; 1 процессорный разъём SP6 поддерживается, поддерживаемый TDP До 225W TDP6 разъёмов DIMM; До 768GB ECC регистровая RDIMM, DDR5-4800MT/s; 2 LAN с Broadcom BCM5720 1GBase-T; 1 LAN с Realtek RTL8211F PHY
H13SST-G1 процессорный разъём SP5; AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x)Количество разъёмов: 12 разъёмов DIMM; Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM (AMD EPYC 9004 серии, MB R1.x/R2.0/R2.01); Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.0); Максимум памяти (1DPC): До 3TB 6400MT/s ECC DDR5 RDIMM (AMD EPYC 9005 серии, MB R2.01); Поддержка До DDR5 12 разъёмов DIMM (1DPC), скорость До 6000 MT/s (Подробности и ограничения — в разделе памяти)

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H13SSL-N. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Заглушка I/O MCP-260-00073-0N — 1 шт., Кабели SATA CBL-0044L — 6 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-H13SSL-N-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.1V
Ёмкость и слоты памяти
12 разъёмов DIMM; До 3TB 3DS ECC регистровая RDIMM, DDR5-6000MT/s
Ёмкость модулей DIMM
16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB, 256GB
Количество разъёмов DIMM
12
Тип и скорость памяти
4800/6000 MT/s ECC DDR5 RDIMM (3DS) Максимум памяти (1DPC): До 3TB 6000MT/s ECC DDR5 RDIMM/3DS (AMD EPYC 9005 серии, MB R2.00) Максимум памяти (1DPC): До 3TB 4800MT/s ECC DDR5 RDIMM/3DS (AMD EPYC 9004 серии, MB R1.xx/ 2.xx)

Процессорная подсистема

Поддерживаемые процессоры
AMD EPYC 9004/9005 серии (*AMD EPYC 9005 серии поддержка требует ревизии платы 2.x); 1 процессорный разъём SP5 поддерживается, поддерживаемый TDP До 400W TDP
Сокет процессора
SP5
Тепловой пакет CPU
До 400W
Чипсет
Система на кристалле SoC
Ядра и потоки
До 160 ядер, 320 потоков
Количество процессорных разъёмов
1

Интерфейсы и расширение

Последовательные порты
1 COM
Сетевые контроллеры
2 LAN с Broadcom BCM5720 1GBase-T
Сетевые порты
1 RJ45
Слоты PCIe
3 PCIe 5.0 x16 (в физическом слоте x16),; 2 PCIe 5.0 x8

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Заглушка I/O MCP-260-00073-0N
1 шт.; Стандартная заглушка I/O
Комплект: Кабели SATA CBL-0044L
6 шт.; 57.5CM SATA плоский S-S PBF

Конструкция и условия эксплуатации

Габариты
12" x 10.1" (30.48cm x 25.65cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
ATX

Накопители

SATA DOM
2 Super DOM (Disk on Module) portwith power разъём Поддержка
Разъёмы M.2
Интерфейс M.2: 2 PCIe 5.0; Формат: 2280/22110; Ключ: M-key

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов)
Дополнительные функции
2 MCIO (PCIe 5.0 x8); 1 MCIO (PCIe 5.0 x8/SATA3) Hybrid; RoT
Контроль напряжений
VBAT, Температура памяти, Температура CPU, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, VRM temperature, Защита CPU при перегреве, 1.8V дежурное питание
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор активности BMC/IPMI

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities
Тип BIOS
AMI 32MB SPI Flash EEPROM; AMI 32MB SPI Flash EEPROM; AMI 32MB SPI Flash EEPROM; AMI 32MB SPI Flash EEPROM; AMI 32MB SPI Flash EEPROM
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
Поддержка USB-клавиатуры

Отзывы о товаре

Тарас Белов12.03.2025

5/5

С этой платой сервер собрали под SP5, и после включения он сразу вышел на загрузку. SATA накопители определились, M.2 тоже появились в системе. Удобно, что пришлось обойтись без лишних переходников.

Плюсы товара

Накопители определились сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски несовместимости нужно исключить при сборке сервера на MBD-H13SSL-N-O?

Плата рассчитана на сокет SP5 и использует DDR5 DIMM, а также предлагает SATA и M.2 PCIe для накопителей. Перед сборкой убедитесь, что выбранные CPU соответствуют SP5, а память и накопители поддерживают указанные типы интерфейсов на плате.

Как распределить накопители между SATA и M.2, чтобы не получить неожиданные ограничения по количеству интерфейсов?

На плате 8 портов SATA 6 Гбит/с и 2 разъема M.2 PCIe. Если планируете смешанный состав дисков, заранее определите, какие из них будут подключаться по SATA, а какие — по M.2, чтобы не упереться в суммарное число доступных разъемов.

Что важно проверить по памяти DDR5 (частота и объем), если вы собираете сервер под высокую нагрузку?

Плата имеет 12 слотов DDR5 DIMM и поддерживает частоту 4400–4800 МГц. При выборе конфигурации памяти учитывайте, что итоговые параметры зависят от установленного комплекта модулей и их режима работы в выбранной системе.

Влияет ли форм-фактор ATX платы MBD-H13SSL-N-O на выбор корпуса/серверной платформы?

Да: указанный форм-фактор ATX означает, что плата должна быть установлена в корпус или шасси, поддерживающее ATX-размещение. При подборе сборки учитывайте совместимость креплений и внутреннего расположения, чтобы плата корректно встала в выбранную систему.

Какие интерфейсы хранения и памяти делают эту плату логичной основой для комбинированных конфигураций?

Плата объединяет поддержку DDR5 DIMM (12 слотов, частота 4400–4800 МГц) и наличие разъемов для хранения: 8 SATA 6 Гбит/с и 2 M.2 PCIe. Это позволяет собрать сервер с комбинированными дисками (SATA + NVMe в M.2) и достаточно плотной установкой памяти в рамках возможностей платы.
