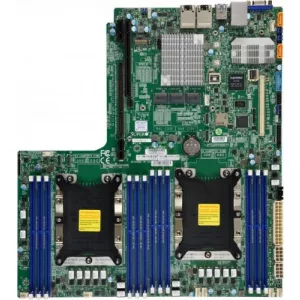

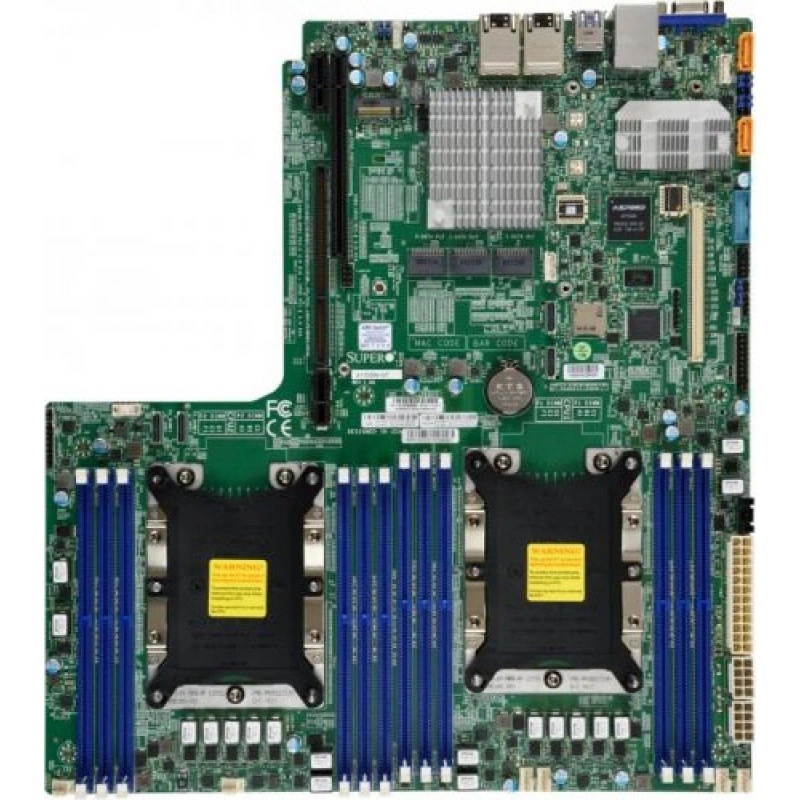

Материнская плата Supermicro MBD-X11DDW-NT-B

2x3647, C622, 12xDDR4, 14 SATA3(6 Gb/s), USB 3.0 ports (4 rear + 2 headers) Type A 1 VGA port

Высококачественная материнская плата создана для сборки профессионального серверного оборудования.

Характеристики Supermicro MBD-X11DDW-NT-B

• Назначение
  Для сервера

• Основные характеристики

• Количество разъемов для процессора
  2
• Разъем процессора

  Разъем процессора

  Разъем, используемый для установки процессора
  LGA3647
• Поддерживаемые процессоры
  Intel Xeon Scalable Processors (Cascade Lake-SP)
• Чипсет

  Чипсет

  В компьютерах чипсет, размещаемый на материнской плате, выполняет функцию связующего компонента (моста), обеспечивающего взаимодействие центрального процессора (ЦП) c различными типами памяти, устройствами ввода-вывода, контроллерами и адаптерами ПУ, как непосредственно через себя, так и через другие контроллеры и адаптеры, с помощью многоуровневой системы шин. Чипсет определяет функциональность системной платы. Он включает в себя интерфейс шины процессора и определяет в конечном счете тип и быстродействие используемого процессора. Определяет во многом тип, объём, быстродействие и вид поддерживаемой памяти, рабочие частоты различных шин, их разрядность и тип, поддержку плат расширения, их количество и тип, и т. д.
  Intel C622
• Частота системной шины
  100 МГц
• Максимальная пропускная способность процессорной шины
  10.4 ГТ/с
• Допустимая TDP центрального процессора
  205 Вт

• Оперативная память

• Тип

  Тип

  Тип применяемой в компьютере оперативной памяти. DDR — синхронная динамическая память, характеризующаяся удвоенной скоростью передачи информации DDR2 — второе поколение памяти типа DDR. Главное отличие от DDR – возможность функционировать на большей частоте. DDR3 – тип памяти, пришедший на смену DDR2. По сравнению с DDR2, имеет увеличенную частоту, что позволяет работать быстрее. DDR4 – тип памяти, пришедший на смену DDR3. По сравнению с DDR3, имеет увеличенную частоту, что позволяет работать быстрее.
  DDR4
• Форм-фактор

  Форм-фактор

  Форм-фактор материнской платы это установленный производителями стандарт, задающий ее габаритные и присоединительные размеры, то есть размеры крепления к корпусу, количество и расположение интерфейсных слотов для подключения оперативной памяти, видеокарты, разного рода карт расширения, портов ввода и вывода и прочих необходимых интерфейсных разъемов.
  LRDIMM, RDIMM
• Количество слотов
  12
• Максимальная частота

  Максимальная частота

  Верхняя граница рабочей частоты оперативной памяти ,которая может быть установлена на материнской плате.
  2933 МГц
• Минимальная частота

  Минимальная частота

  Нижняя граница рабочей частоты оперативной памяти.
  2133 МГц
• Максимальный объем

  Максимальный объем

  Максимальный объем оперативной памяти, поддерживаемый материнской платой в Гигабайтах.
  3 ТБ, (3DS ECC RDIMM)
• Поддержка ECC

  Поддержка ECC

  Поддержка памятью технологии коррекции ошибок (ECC – Error-Correcting Code). Такая память используется в составе серверов или рабочих станций профессионального класса.
  Есть
• Поддержка Reg ECC

  Поддержка Reg ECC

  Регистровая память отличается от обычной, небуферизованной памяти, более высокими задержками при чтении и записи информации в модулях ОЗУ. Это происходит из-за того, что модули содержат дополнительный промежуточный узел — буфер. Но при этом, уменьшается нагрузка на процессор, так как буфер отвечает за непосредственную работу с банками памяти.
  Есть
• Поддержка Intel Optane Memory
  Есть

• Слоты расширения

• Поддержка PCI Express 3.0
  Есть
• Количество PCI-E 32x
  1
• Количество PCI-E 16x

  Количество PCI-E 16x

  Слоты, предназначенные для установки видеоадаптеров.
  1

• Аудио, видео

• Графический чипсет
  Aspeed AST2500
• Аудио чипсет

  Аудио чипсет

  Каждая модель чипсета имеет свои характеристики уровня качества воспроизведения звука и другие параметры (количество каналов воспроизведения).
  Нет

• Интерфейсные разъемы на материнской плате

• Количество M.2 (Socket 3)

  Количество M.2 (Socket 3)

  Разъемы данного типа преимущественно используются для установки твердотельных накопителей M.2.
  1 шт
• Количество SATA 6 Гб/с

  Количество SATA 6 Гб/с

  Порты SATA используются для подключения накопителей (HDD и SSD) и оптических приводов.
  14 шт
• SATA 6 Гб/с RAID
  0, 1, 5
• Количество SATA 3 Гб/с
  Нет
• Количество USB 3.0 (3.1 Gen1) (общее)
  6 шт

• Разъемы на задней панели

• Количество USB 3.0 (3.1 Gen1)
  4 шт
• Количество сетевых карт
  2 шт
• Тип сетевой карты
  100/1000/10000Base-T
• D-Sub
  1 шт

• Питание

• Основной разъем питания
  24 pin
• Разъем питания процессора
  8 + 8 pin

• Другие характеристики

• Количество разъемов для вентиляторов 4-pin
  6
• BIOS
  UEFI 256Mb
• IPMI
  Есть
• Форм-фактор системной платы
  Нестандартный
• Габариты
  312.4 x 340.4 мм

• Ссылки

• Ссылка на описание на сайте производителя
  www.supermicro.com
