Артикул: MBD-X11DPi-NT

Наличие уточняйте

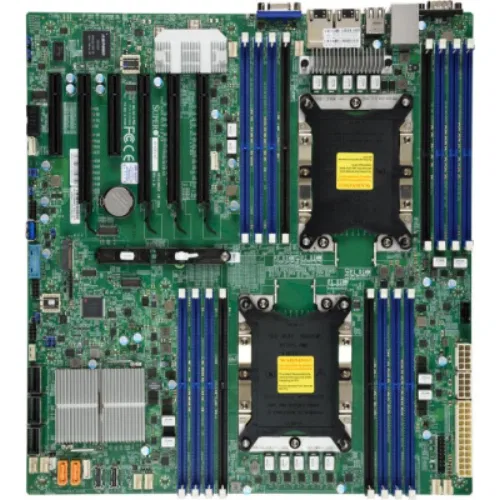

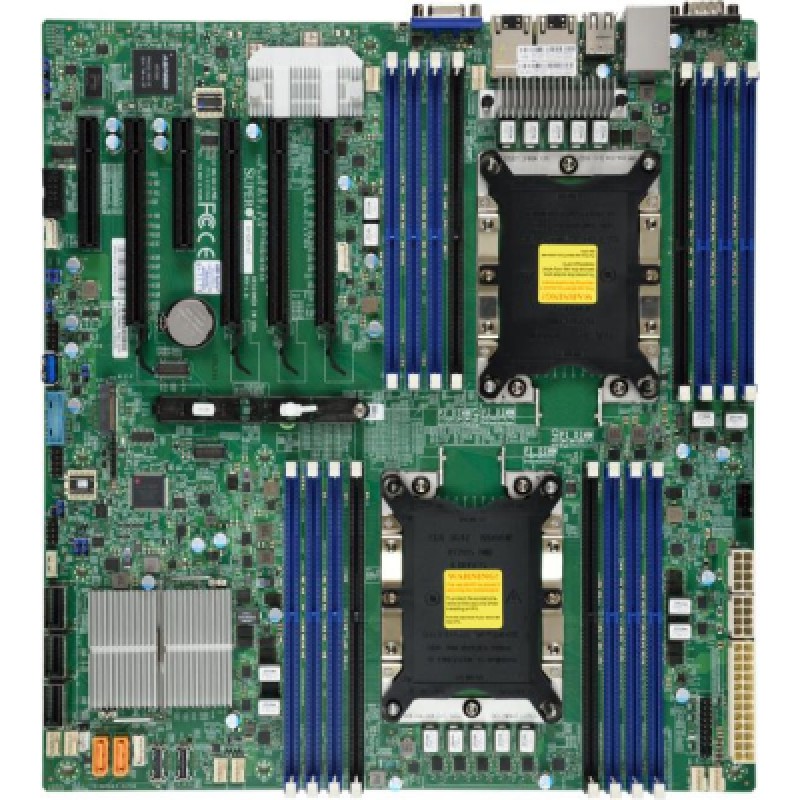

Материнская плата Supermicro MBD-⁠X11DPi-⁠NT

Цена последней отгрузки со склада:

56 700 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11DPi-NT

Supermicro MBD-X11DPi-NT - это серверная материнская плата для построения производительных систем на базе двух процессоров Socket P (LGA 3647). Модель рассчитана на использование в серверных платформах, где требуется поддержка двух процессорных разъемов, подключение высокоскоростных вычислительных компонентов и работа с серверной архитектурой, ориентированной на стабильность и масштабирование. Плата относится к категории серверных комплектующих Supermicro и используется как основа для сборки совместимой системы.

Ключевой особенностью модели является поддержка CPU TDP до 205 Вт и наличие 2 UPI со скоростью до 10.4 GT/s. Эти параметры определяют ее применение в конфигурациях, где важны вычислительная нагрузка, пропускная способность процессорного обмена и совместимость с соответствующими платформами. Модель MBD-X11DPi-NT сохраняет точный производственный код, который используется для подбора совместимых серверных решений и замены в пределах одной аппаратной линейки.

Плата ориентирована на серверные сценарии, в которых нужно собрать платформу с двумя процессорами и использовать фирменную совместимость Supermicro. В описании сохранены основные технические параметры, относящиеся к процессорной подсистеме, без подмены модели на соседние модификации и без добавления неподтвержденных характеристик.

Функциональные возможности

Два процессорных разъёма позволяют объединить вычислительные ресурсы совместимой пары Xeon и распределить нагрузку между виртуальными машинами, базами данных и фоновыми заданиями. У каждого CPU собственные каналы оперативной памяти, поэтому платформа рассчитана на симметричное заполнение DIMM с учётом NUMA. Два встроенных 10GBase-T сокращают потребность в отдельной сетевой плате при подключении к быстрому хранилищу, сети виртуализации или серверу резервного копирования. Четыре слота PCIe 3.0 x16 и два PCIe 3.0 x8 дают возможность сочетать вычислительные ускорители, контроллеры дисков и дополнительные сетевые интерфейсы. Управляющий контроллер ASPEED AST2500 обеспечивает отдельный путь администрирования: можно наблюдать загрузку сервера, работать с удалённой консолью и контролировать аппаратные события. Аппаратный мониторинг и управление вентиляторами помогают поддерживать согласованный температурный режим CPU, DIMM и корпуса при продолжительной нагрузке.

Технические особенности

При подборе конфигурации Супермикро X11DPi-NT учитывают следующие ключевые параметры:

  • Процессоры: два Socket P, LGA3647, для Intel Xeon Scalable первого и второго поколений; TDP до 205 W на CPU.
  • Межпроцессорный обмен: две линии UPI со скоростью до 10.4 GT/s.
  • Системная логика: Intel C622 с подключением SATA-накопителей и поддержкой RAID 0, 1, 5, 10 для SATA.
  • Оперативная память: 16 DIMM, ECC RDIMM/LRDIMM, включая 3DS; до 4 TB при совместимой конфигурации CPU и модулей.
  • Скорость памяти: 2933/2666/2400/2133 MT/s; доступная скорость зависит от процессоров и схемы установки DIMM.
  • Расширение: четыре PCIe 3.0 x16 и два PCIe 3.0 x8; часть слотов подключена ко второму CPU.
  • Накопители: 14 SATA3 6 Gbps, включая два порта SuperDOM; один M.2 PCIe 3.0 x4 и два внутренних подключения NVMe PCIe 3.0 x4.
  • Сеть: два RJ45 10GBase-T на Intel X722 + X557 и отдельный сетевой порт для IPMI.
  • Управление и охлаждение: ASPEED AST2500, IPMI 2.0, KVM, восемь 4-pin разъёмов вентиляторов с PWM.
  • Конструкция: E-ATX, 12" × 13" (30.48 cm × 33.02 cm), основной разъём питания 24-pin и два дополнительных 8-pin.

Сценарии применения

Эта плата подходит для серверов виртуализации, вычислительных узлов, корпоративных приложений и конфигураций с ёмкой DDR4-памятью. В лаборатории локального ИИ она позволяет разместить часть весов модели в RAM, а поддерживаемые операции передать дискретному GPU. В кейсе локальных нейросетей на X11DPi-NT разобрана именно такая архитектура: Xeon, ECC-память, Proxmox и гибридный CPU/GPU-инференс. Материал показывает, почему объём памяти, длина контекста и распределение тензоров влияют на задержку ответа. Для инфраструктурных задач встроенные 10GbE удобны при работе с сетевыми наборами данных и переносе больших файлов. В проектах, которым необходимы PCIe 4.0/5.0 или процессоры других сокетов, выбирают соответствующую аппаратную платформу.

Совместимость с оборудованием

В качестве процессорной основы можно рассматривать Xeon Gold 6154 первого поколения или Xeon Silver 4208 второго поколения, подбирая согласованную пару под нужную нагрузку. Для второго поколения Xeon Scalable требуется BIOS 3.0a или новее; конкретный CPU дополнительно сверяют с поддерживаемой конфигурацией платы. Память выбирают из совместимых DDR4 ECC RDIMM либо LRDIMM с напряжением 1.2 V, например в виде одинаковых модулей по 32 GB для сбалансированного заполнения каналов. Для корпусной сборки подходят подтверждённые сочетания с CSE-745BAC-R1K28B2 и CSE-835TQC-R1K03B; высоту кулеров, длину GPU и конфигурацию дисковой корзины согласуют с выбранным исполнением шасси. Кулеры должны соответствовать механике LGA3647 и тепловому пакету установленной пары CPU. Для M.2 используются PCIe-модули M-Key форматов 2260, 2280 или 22110. При добавлении GPU, RAID/HBA или сетевого адаптера проверяют электрическую ширину слота, принадлежность к CPU и доступное питание.

Совместимость с программным обеспечением

AMI UEFI обеспечивает загрузку операционной системы и настройку серверной аппаратной конфигурации. Плату используют с Linux и Windows Server, подбирая драйверы Intel C622, сетевой подсистемы X722/X557 и установленных контроллеров под конкретный выпуск ОС. Для виртуализации на Proxmox VE проверяют CPU-функции, состояние IOMMU и состав IOMMU-групп устройств, которые планируется передавать гостевой системе. В вычислительной ВМ программный стек CUDA и движок локальных моделей определяются выбранным GPU, а не названием материнской платы. SuperDoctor 5, SUM и другие совместимые инструменты управления помогают контролировать аппаратное состояние и обслуживать прошивки; доступность отдельных функций зависит от версии ПО и лицензий. Приёмку проводят на выбранных версиях BIOS, BMC, гипервизора и драйверов, фиксируя сеть, загрузку с накопителей и повторные перезапуски.

Отличия от ближайших моделей

АртикулЧипсет и сетьРасширениеПрактический выбор
MBD-X11DPi-NTIntel C622; 2 × 10GBase-T4 × PCIe 3.0 x16, 2 × x8; 1 × M.2Два CPU и быстрая встроенная сеть
MBD-X11DPi-NIntel C621; 2 × 1GbE4 × PCIe 3.0 x16, 2 × x8; 1 × M.2Близкая компоновка при гигабитном подключении
MBD-X11DPH-iIntel C621; 2 × 1GbE3 × PCIe 3.0 x16, 4 × x8; 2 × M.2Семь слотов и два M.2; три UPI вместо двух

При выборе между этими платами сопоставляют сетевую скорость, число и расположение карт расширения, подключения накопителей и требования корпуса, сохраняя проверку точной модели CPU и памяти.

Установка и подключение

Перед монтажом сверяют отверстия и стойки E-ATX, расположение задней панели и возможность установки двух кулеров без перекрытия DIMM. Процессоры LGA3647 устанавливают с соответствующими держателями и радиаторами, соблюдая последовательность затяжки крепежа. К JPWR3 подключают основной кабель 24-pin, к JPWR1 и JPWR2 — два дополнительных 8-pin кабеля питания. Модули RAM размещают по схеме заполнения каналов выбранных CPU; при двух процессорах симметричное распределение упрощает настройку NUMA. Слоты 1 и 3 работают как x8 от CPU1, слот 2 — как x16 от CPU1, а слоты 4, 5 и 6 — как x16 от CPU2. После подключения накопителей, вентиляторов и передней панели выполняют первый запуск, проверяют обнаруженную память, сетевые порты и датчики IPMI. Затем устанавливают ОС и проводят совместную нагрузочную проверку CPU, RAM, дисков и добавленных плат.

Обслуживание и хранение

В эксплуатации контролируют аппаратные события BMC, корректируемые ошибки памяти, частоты CPU и обороты вентиляторов. Периодическое удаление пыли из воздушного тракта поддерживает охлаждение памяти, процессорных радиаторов и силовых компонентов. Перед обслуживанием отключают питание и учитывают наличие дежурного напряжения на плате. Рабочий диапазон окружающей температуры составляет 10°C–35°C при относительной влажности 8%–90% без конденсации. Для неработающей платы предусмотрены температура −40°C–70°C и влажность 5%–95% без конденсации. При хранении используют антистатический пакет, защиту контактов сокетов и жёсткую упаковку; после переноса из холодного помещения дают оборудованию выровнять температуру до подключения питания.

Комплектация

Для варианта Bulk базовый набор включает материнскую плату, два SATA-кабеля CBL-0044L длиной 57.5 cm и одну заглушку задних портов MCP-260-00042-0N. В наборе Retail дополнительно предусмотрены кабель CBL-0476L для разведения Mini SAS/iPASS на четыре SATA и краткое руководство MNL-1773-QRG. Состав заказа MBD-X11DPi-NT закрепляют в спецификации с выбранным вариантом упаковки и кабельным набором. Процессоры, серверная память, кулеры, накопители и дополнительные карты подбираются как отдельные позиции конфигурации. Для подключения дисковой корзины учитывают тип её разъёмов и направление разветвительных кабелей. Опциональный TPM-модуль выбирают под совместимый разъём платы и требования проекта.

Технические характеристики MBD-X11DPi-NT

Идентификаторы

Артикул производителя
MBD-X11DPi-NT
Бренд
Supermicro
Модель
X11DPi-NT

Накопители и хранение данных

SATA DOM
2 порта S-SATA4/S-SATA5 со встроенным питанием для SuperDOM
Внутренние NVMe порты
2 × PCIe 3.0 x4, JNVME1/JNVME2
Интерфейс M.2
PCIe 3.0 x4
Ключ M.2
M-Key
Контроллер SATA
Intel C622
Порты SATA
14 SATA3, включая 2 порта SuperDOM
Разъемы M.2
1
Скорость SATA
6 Gbps
Уровни RAID
0, 1, 5, 10 для SATA
Форм-фактор M.2
2260, 2280, 22110
Разъем VROC
JRK1 для опционального ключа Intel VROC; функции RAID NVMe зависят от комплектации и лицензии

Оперативная память

Количество каналов памяти
6 на процессор
Контроль ошибок памяти
Исправление однобитных и обнаружение двухбитных ошибок ECC
Конфигурация памяти
До 5 TB совместно с (L)RDIMM и DCPMM при сбалансированном заполнении и совместимых CPU
Максимальный объем памяти
До 4 TB; зависит от модели CPU, типа DIMM и схемы заполнения
Напряжение памяти
1.2 V
Поддержка Intel Optane Persistent Memory
До 2 TB Intel Optane Persistent Memory 100 Series, DDR4-2666 MT/s; только с совместимыми CPU Cascade Lake
Слоты памяти
16 DIMM, по 8 разъёмов на CPU
Тип памяти
DDR4 ECC RDIMM, LRDIMM, 3DS RDIMM и 3DS LRDIMM
Формат модулей памяти
288-pin DIMM
Частота памяти
2933/2666/2400/2133 MT/s; 2933 MT/s — с поддерживающими эту скорость Xeon Scalable второго поколения
SDDC
Поддержка SDDC при соответствующей конфигурации памяти

Подключение и интерфейсы

COM-порты
2: COM1 на задней панели и COM2 через внутренний разъём
SMBus
JPI2C1 для мониторинга БП; JIPMB1 для IPMB; JNVI2C1 для NVMe I2C
USB 2.0
4 порта: 2 на задней панели, 2 через внутреннюю колодку
USB 3.0
5 портов: 2 на задней панели, 2 через внутреннюю колодку, 1 внутренний Type-A
Видеовыходы
1 VGA
Интерфейс расширения
4 × PCIe 3.0 x16 и 2 × PCIe 3.0 x8
Основной разъем питания
24-pin ATX, JPWR3
Разъём TPM
JTPM1; совместимые TPM-модули — опционально
Разъемы для вентиляторов
8 × 4-pin, PWM, FAN1–FAN6/FANA/FANB
Дополнительные разъемы питания
2 × 8-pin, JPWR1/JPWR2
Передняя панель
JF1
Распределение PCIe по процессорам
CPU1: SLOT1/SLOT3 — x8, SLOT2 — x16; CPU2: SLOT4/SLOT5/SLOT6 — x16

Процессорная подсистема

Количество сокетов CPU
2
Максимальное количество ядер
До 28 на процессор
Поддерживаемые процессоры
Intel Xeon Scalable первого и второго поколений
Поддержка TDP
До 205 W на процессор
Процессорный обмен
2 UPI, до 10.4 GT/s
Сокет процессора
Socket P (LGA3647)
Чипсет
Intel C622

Размеры и физические параметры

Габариты
12" × 13" (30.48 cm × 33.02 cm)
Форм-фактор
E-ATX

Сеть и интерфейсы

Сетевой контроллер
Intel X722 + X557
Сетевые интерфейсы
2 × 10GBase-T
Сетевые порты RJ-45
2 порта для передачи данных

Управление и удаленный доступ

BMC
ASPEED AST2500
IPMI
IPMI 2.0
KVM
Удалённая консоль через выделенную LAN
Программное обеспечение управления
SuperDoctor 5, SUM, SPM, SSM, Intel Node Manager; применимость функций зависит от версий ПО и лицензий
Тип BIOS
AMI UEFI
Требование к BIOS
BIOS 3.0a или новее для Xeon Scalable второго поколения; поддержка конкретного CPU проверяется отдельно
Управление и мониторинг
Контроль напряжений CPU, 3.3V и +5V дежурного питания, +5V, +3.3V и +12V; температуры CPU и корпуса; обороты вентиляторов
Защита от перегрева
CPU Thermal Trip; контроль температуры через PECI
Контроль вскрытия корпуса
Разъём JL1 и обнаружение открытия корпуса
Порт управления
1 выделенный RJ45 IPMI LAN
Светодиодные индикаторы
UID, питание, BMC/IPMI Heartbeat, перегрев CPU/системы; активность M.2
Сторожевой таймер
Поддерживается
Управление вентиляторами
PWM-регулирование скорости, до 8 вентиляторов
Управление питанием
ACPI; настройка включения после восстановления питания AC

Условия эксплуатации

Относительная влажность при хранении
5%–95%, без конденсации
Рабочая относительная влажность
8%–90%, без конденсации
Рабочая температура
10°C–35°C (50°F–95°F)
Температура хранения
−40°C–70°C (−40°F–158°F)

Отзывы о товаре

Лев Городецкий22.11.2025

5/5

Плату ставили в двухпроцессорную сборку на базе Xeon, нужна была основа без лишней возни. После сборки система увидела оба процессора, и дальше уже осталось только доделать настройку. Для такого сервера платформа подошла ровно как нужно.

Плюсы товара

Оба процессора определились

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по процессорной части нужно учесть, чтобы плата SuperMicro MBD-X11DPi-NT заработала в нужной двухпроцессорной сборке?

Плата рассчитана на 2 × Socket P (LGA 3647) и поддержку CPU TDP до 205 Вт; при подборе CPU нужно также учитывать требования по процессорному обмену 2 UPI до 10.4 GT/s.

Что проверить по совместимости, если планируется замена материнской платы на MBD-X11DPi-NT в существующем сервере Supermicro?

Нужно сверить, что в шасси и платформе поддерживается Dual-режим на Socket P (LGA 3647) и что используемые процессоры укладываются в ограничение CPU TDP до 205 Вт и в процессорный обмен по UPI 2 × до 10.4 GT/s.

Насколько важно учитывать TDP до 205 Вт при проектировании охлаждения и электропитания для сборки с этой платой?

Ограничение CPU TDP до 205 Вт означает, что в системе должна быть рассчитана термонагрузка и питание под выбранные процессоры; превышение по TDP для конкретных CPU может привести к нестабильной работе в целевой конфигурации.

Какие риски по производительности процессорного обмена возникают, если в системе неправильно подобрать режимы, связанные с UPI на MBD-X11DPi-NT?

Плата поддерживает 2 UPI до 10.4 GT/s; если выбранные CPU/конфигурация не смогут работать в нужном режиме, может снизиться эффективность обмена между процессорами в двухпроцессорной сборке.

Какую информацию из карточки полезно собрать перед заказом, чтобы не ошибиться с совместимой заменой именно в рамках линейки Supermicro?

Зафиксируйте артикул производителя MBD-X11DPi-NT и проверьте совпадение с платформой по Socket P (LGA 3647), а также ограничения по CPU TDP до 205 Вт и UPI 2 × до 10.4 GT/s, чтобы замена соответствовала целевой конфигурации.
