Артикул: MBD-X11DDW-NT-O

Наличие уточняйте

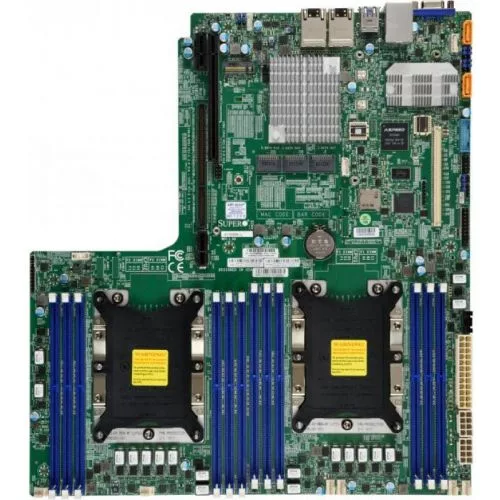

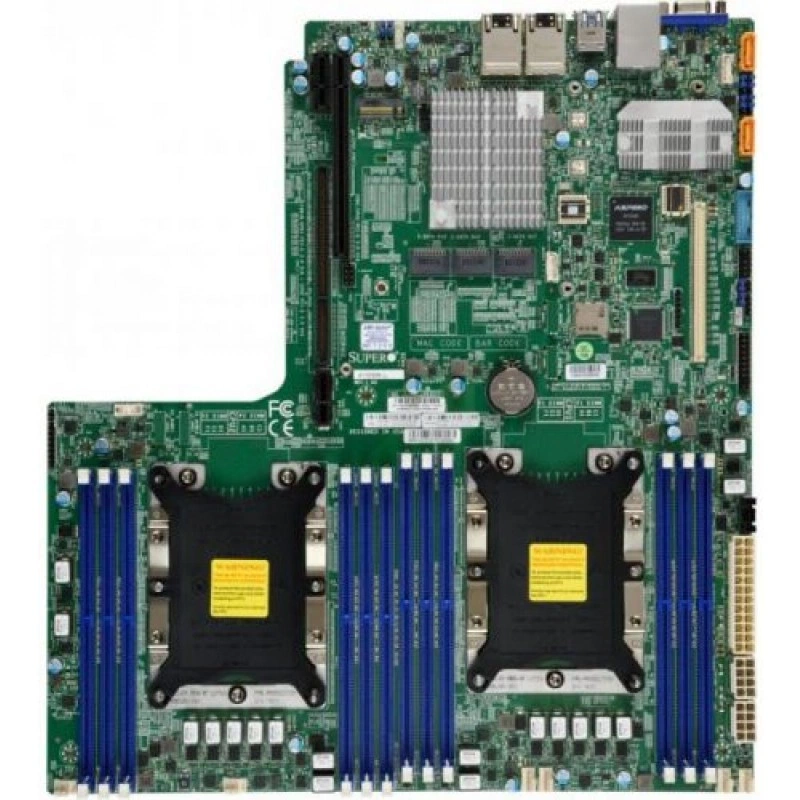

Supermicro MBD-⁠X11DDW-⁠NT-⁠O материнская плата Intel LGA3647, 2 сокета

Цена последней отгрузки со склада:

51 765 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11DDW-NT-O

Материнская плата Supermicro MBD-X11DDW-NT-O выполнена в нестандартном форм-факторе и рассчитана на серверную платформу Intel с двумя процессорными сокетами LGA3647 и чипсетом Intel C622. Это решение для серверных систем, где требуется высокая плотность вычислительных ресурсов, развитая подсистема накопителей и набор внешних интерфейсов для подключения периферии, дисплея и сетевого оборудования. Конфигурация с 12 слотами памяти DDR4, частотой до 2666 МГц и объемом до 1.5 ТБ ориентирована на рабочие серверы, вычислительные узлы и платформы хранения данных, которым важны масштабируемость и стабильная работа при длительной нагрузке.

Плата поддерживает 14 портов SATA3 6 Gb/s, один разъем M.2, 1 слот PCIe x16, 5 разъемов для корпусных вентиляторов, основной разъем питания 24 pin и питание процессора 8 + 8 pin. На задней панели предусмотрены USB 3.0 Type A, VGA и два сетевых порта RJ-45, поэтому модель удобна для серверных сборок, где нужны и внутренние дисковые подключения, и базовый набор внешних интерфейсов. Отсутствие встроенного звукового адаптера соответствует серверному назначению и позволяет сосредоточить ресурсы на вычислительных и инфраструктурных задачах.

Supermicro MBD-X11DDW-NT-O подходит для конфигураций, в которых важно объединить два процессорных сокета, большое число SATA-портов, поддержку памяти DDR4 и сетевые подключения в одном серверном шасси. Модель востребована в системах хранения, в сервисных узлах и в серверных платформах, где требуется надежная компоновка компонентов и возможность гибко организовать дисковую подсистему.

Функциональные возможности

Функциональность X11DDW-NT проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2500. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s.
  • Форм-фактор и габариты: Проприетарный WIO; 12.3" x 13.4" (31.24cm x 34.04cm).
  • Оперативная память: 12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только)..
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
  • Сеть: 2 LAN с 10Gbase-T, from C622; 2 RJ45 10GBase-T портов.
  • SATA: Intel C622 контроллер для 14 SATA3 (6 Gbps) портов; RAID 0,1,5,10.
  • M.2: Интерфейс M.2: PCIe 3.0 x4; Формат: 22110, 2280, 2242, 2260; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x32 Left Райзер слот,; 1 PCIe 3.0 x16 Right Райзер слот,; 1 PCIe 3.0 x16 для Add-On-Module (AOM).
  • USB: 4 USB 3.2 Gen1 порт(ы) (4 сзади).
  • Управление: ASPEED AST2500.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X11DDW-NT подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-113AC2-R706WB2, SC815TQC-R706WB2. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X11DDW-NT2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; 2 LAN с 10Gbase-T, from C622; 2 RJ45 10GBase-T портов
X11DDW-L2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с GbE, from C621; 2 RJ45
X11DPI-NT2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только); 2 LAN с 10GBase-T с Intel X722 + X557
X11DPX-T2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, 3 UPI До 10.4 GT/s16 разъёмов DIMM; До 2TB Intel Optane Persistent память 100 серии, DDR4-2666MT/s; До 4TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 4TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; До 4TB 3DS ECC RDIMM, DDR4-2933MHz; До 4TB 3DS ECC LRDIMM, DDR4-2933MHz или 2TB DCPMM, DDR4-2666MHz, в 16 разъёмов DIMM; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).; 2 LAN с Intel X550 10GBase-T Ethernet-контроллер; 2 RJ45 10GBase-T портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11DDW-NT. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят IO Cable CBL-SAST-0388L-02 — 1 шт., Краткое руководство MNL-1907-QRG — 1 шт., X11DDW-NT MBD-X11DDW-NT — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться CBL-SAST-0388L-02. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X11DDW-NT-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.2V
Ёмкость и слоты памяти
12 разъёмов DIMM; До 3TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 3TB 3DS ECC RDIMM, DDR4-2933MT/s; До 2TB Intel Optane DC Persistent память в память mode (Cascade Lake только).
Ёмкость модулей DIMM
LRDIMM: 64GB, 128GB; RDIMM: 64GB, 128GB
Количество разъёмов DIMM
12
Тип и скорость памяти
2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)

Процессорная подсистема

Поддерживаемые процессоры
2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 2 процессорных разъёма разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP, Два UPI До 10.4 GT/s
Сокет процессора
LGA-3647
Тепловой пакет CPU
До 205W
Чипсет
Intel C622
Количество процессорных разъёмов
2

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2500 BMC порт(ы)
Порты USB
4 USB 3.2 Gen1 порт(ы) (4 сзади)
Сетевые контроллеры
2 LAN с 10Gbase-T, from C622
Сетевые порты
2 RJ45 10GBase-T портов
Слоты PCIe
1 PCIe 3.0 x32 Left Райзер слот,; 1 PCIe 3.0 x16 Right Райзер слот,; 1 PCIe 3.0 x16 для Add-On-Module (AOM)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: IO Cable CBL-SAST-0388L-02
1 шт.; IPASS до 4 Кабель SATA
Комплект: X11DDW-NT MBD-X11DDW-NT
1 шт.; Материнская плата
Комплект: Краткое руководство MNL-1907-QRG
1 шт.; Краткое руководство
Условия и ограничения
BIOS версия 3.2 или новее is требуется до Поддержка 2nd поколения Intel Xeon Scalable процессоры (codenamed Cascade Lake-R)

Конструкция и условия эксплуатации

Габариты
12.3" x 13.4" (31.24cm x 34.04cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Проприетарный WIO

Накопители

SATA DOM
2 Super DOM (Disk on Module) портов
Контроллер и порты SATA
Intel C622 контроллер для 14 SATA3 (6 Gbps) портов; RAID 0,1,5,10
Разъёмы M.2
Интерфейс M.2: PCIe 3.0 x4; Формат: 22110, 2280, 2242, 2260; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); PWM Регулировка оборотов вентиляторов; 6 вентиляторов с контролем оборотов; Мониторинг состояния для регулировки оборотов
Дополнительные функции
UID, RoHS, Поддержка Node Manager, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Контроль вскрытия корпуса
Контроль напряжений
Контроль напряжений CPU, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, Напряжения памяти
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор питания; Индикатор активности BMC/IPMI; Индикатор перегрева CPU/системы

Управление и безопасность

Программное обеспечение управления
SuperDoctor 5, SUM, KVM с Выделенная LAN, SPM, Intel Node Manager, SSM, IPMI2.0, Watchdog
Тип BIOS
SPI Flash BIOS
Удалённое управление IPMI
ASPEED AST2500

Отзывы о товаре

Карина Соловьева24.05.2026

5/5

После замены старой платы сервер собрали заново и проверили запуск с двумя процессорами. Сразу увидели все 12 слотов под память, отдельно подключили накопители и сеть. Для этой платформы плата оказалась удобной основой.

Плюсы товара

Много слотов для памяти и накопителей

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

При выборе CPU под двухсокетную платформу этой платы, что нужно проверить для корректной сборки?

Убедитесь, что процессоры подходят под Intel LGA3647 и рассчитаны на работу с чипсетом Intel C622, т.к. плата поддерживает 2 сокета LGA3647.

Какой предел по памяти влияет на подбор модулей и конфигурацию под 1.5 ТБ?

Максимум 1.5 ТБ обеспечивается 12 слотами DDR4 при частоте до 2666 МГц; при заполнении слотов подбирайте модули, чтобы они могли работать на заявленной частоте.

Где может быть узкое место по дисковой подсистеме: что дают SATA3 и M.2 на этой плате?

На борту 14 портов SATA3 6 Gb/s и 1 разъем M.2; если проект планирует много NVMe/SSD через M.2, место может быстро закончиться, и часть дисков придется подключать по SATA.

Если в проекте важны внешние интерфейсы для обслуживания, какие есть ограничения по базовому выводу/управлению?

Для локальной работы есть VGA, а для сетевого подключения предусмотрены 2 порта RJ-45; при необходимости дополнительных интерфейсов придется использовать расширение PCIe, так как базовый набор интерфейсов ограничен.

Как оценить требования к питанию и охлаждению при установке платы в корпус?

Плата использует 24 pin и питание процессора 8+8 pin, а для вентиляторов предусмотрены 5 разъемов 4 pin; важно, чтобы корпус и блок питания поддерживали эти подключаемые элементы и обеспечивали достаточный поток воздуха.
