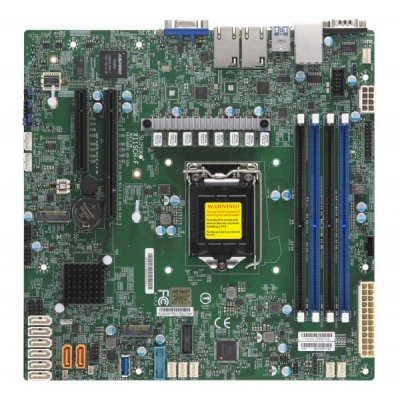

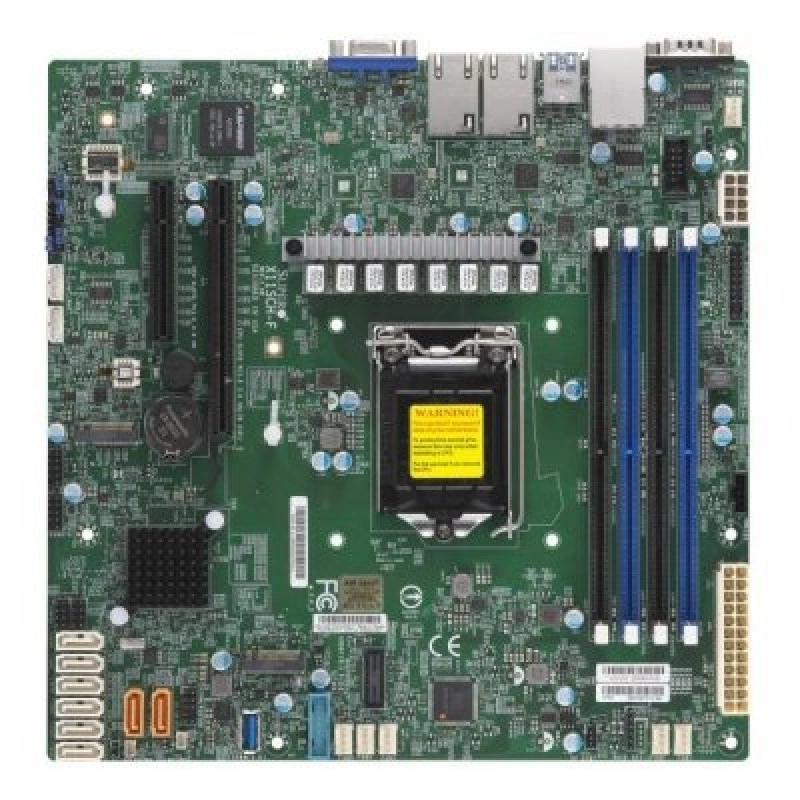

Материнская плата SuperMicro MBD-X11SCH-F-O (СУПЕРМИКРО)

Основная информация о материнской плате SuperMicro MBD-X11SCH-F-O

Материнская плата SuperMicro MBD-X11SCH-F-O выполнена в форм-факторе mATX и рассчитана на серверные и рабочие конфигурации на платформе Intel с сокетом LGA 1151 и чипсетом C246. Модель предназначена для построения компактных систем, где важны поддержка нескольких модулей памяти DDR4, подключение накопителей SATA и использование сетевых возможностей встроенного контроллера. Плата подходит для сборки серверных узлов, систем хранения, офисных и специализированных рабочих станций, когда требуется сочетание расширенной функциональности и компактного форм-фактора.

Конфигурация платы включает четыре слота DDR4, восемь портов SATA 3 и поддержку RAID, что позволяет организовать гибкую подсистему хранения и выбрать подходящий вариант конфигурации дисков. Для сети предусмотрены два гигабитных Ethernet-подключения на базе контроллера Intel i210. Наличие интерфейса VGA, разъема COM и набора USB-портов делает плату удобной основой для серверных задач и обслуживания оборудования. Модель MBD-X11SCH-F-O относится к линейке SuperMicro, где акцент сделан на совместимость с серверными компонентами и стабильную работу в типовых платформах.

Плата ориентирована на использование в системах, где важны предсказуемая компоновка, поддержка нескольких устройств ввода-вывода и возможность подключения как современных, так и вспомогательных периферийных интерфейсов. Форм-фактор mATX позволяет применять ее в корпусах, рассчитанных на компактные серверные и универсальные сборки, а набор встроенных интерфейсов снижает потребность в дополнительных контроллерах.

Ключевые особенности MBD-X11SCH-F-O

• Платформа: Intel C246, сокет LGA 1151.
• Форм-фактор: mATX.
• Память: 4 слота DDR4.
• Накопители: 8 портов SATA 3.
• Массивы дисков: поддержка RAID.
• Сеть: 2 порта Gigabit Ethernet, контроллер Intel i210.
• Интерфейсы: VGA, COM, 6 USB 2.0, 5 USB 3.1.

Технические параметры

• Сокет: LGA 1151.
• Чипсет: Intel C246.
• Форм-фактор: mATX.
• Слоты памяти: 4 x DDR4.
• Порты SATA: 8 x SATA 3.
• Сеть: 2 x Gigabit Ethernet.
• Контроллер сети: Intel i210.
• Видео: VGA.
• Последовательный порт: COM.
• USB 2.0: 6 портов.
• USB 3.1: 5 портов.

Применение

Материнская плата SuperMicro MBD-X11SCH-F-O применяется в серверных и универсальных системах на базе платформы Intel, где требуется компактная компоновка и достаточный набор встроенных интерфейсов. Она подходит для сборки рабочих станций начального и среднего уровня, серверов общего назначения, файловых узлов и других систем, в которых важны несколько каналов хранения данных и сетевое подключение.

Модель удобно использовать в конфигурациях, где нужно подключить SATA-накопители, распределить нагрузку между несколькими модулями памяти DDR4 и обеспечить вывод изображения через VGA при обслуживании системы. Наличие COM-порта и расширенного набора USB-интерфейсов делает плату практичной для интеграции с сервисным и периферийным оборудованием.
