Артикул: MBD-X11SPW-TF-O-WIO
Наличие уточняйте

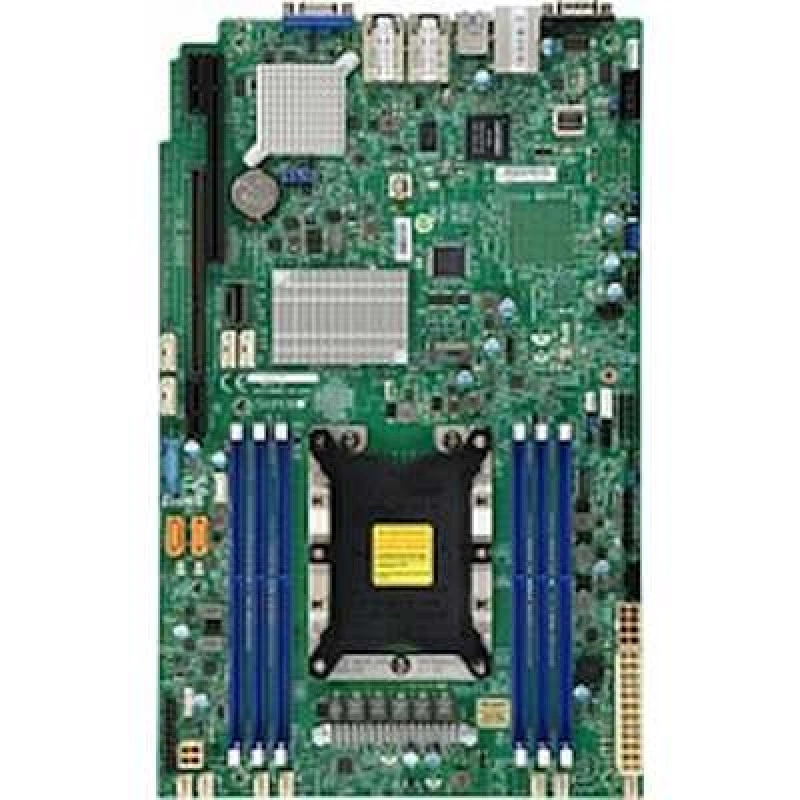

Supermicro MBD-X11SPW-TF-O-WIO материнская плата
Цена последней отгрузки со склада:
36 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X11SPW-TF-O-WIO
Материнская плата Supermicro MBD-X11SPW-TF-O-WIO предназначена для серверных платформ на базе процессорного разъёма Single LGA 3647 и чипсета Intel C622. Модель рассчитана на современные серверные конфигурации, где требуется поддержка памяти DDR4, нескольких накопителей SATA, двух встроенных сетевых интерфейсов 10GbE и удалённого управления через IPMI 2.0. Формат WIO с riser-решением расширяет возможности размещения плат расширения и позволяет использовать конфигурацию в совместимых серверных корпусах.
Плата поддерживает шесть модулей DDR4, оснащена десятью портами SATA с поддержкой RAID 0, 1, 5 и 10, двумя DOM для подключения встроенных накопителей и двумя сетевыми портами 10GbE на контроллерах Intel X722 и X557. Наличие VGA-порта и интерфейса IPMI 2.0 с LAN делает эту модель удобной для настройки, мониторинга и обслуживания серверной системы без необходимости в отдельной графической подсистеме. WIO riser с линиями PCI-E x32 и x16 позволяет гибко организовать установку расширительных карт в совместимой платформе.
Supermicro MBD-X11SPW-TF-O-WIO подходит для серверов и рабочих узлов, где нужны высокая плотность подключения, поддержка современных интерфейсов хранения, 10-гигабитная сеть и удалённое администрирование. Модель рассчитана на построение производительных корпоративных систем и серверных платформ с расширяемостью по PCI Express и удобным доступом к сервисным функциям.
Функциональные возможности
При проектировании сервера на X11SPW-TF сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.
Управление: ASPEED AST2500. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.
Технические особенности
- Процессорная подсистема: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP.
- Форм-фактор и габариты: Проприетарный WIO; 8" x 13" (20.32cm x 33.02cm).
- Оперативная память: 6 разъёмов DIMM; До 1.5TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 1.5TB 3DS ECC RDIMM, DDR4-2933MT/s.
- Тип и режимы памяти: 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS).
- Сеть: 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов.
- SATA: Intel C622 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы).
- M.2: Интерфейс M.2: PCIe 3.0 x4; SATA; Формат: 2280, 22110; Ключ: M-Key.
- PCIe: 1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x32 Left Райзер слот.
- USB: 5 USB 2.0 порт(ы) (5 через внутреннюю колодку).
- Управление: ASPEED AST2500.
Сценарии применения
Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.
Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.
Совместимость с оборудованием
Плату Супермикро X11SPW-TF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.
Параметры совместимой памяти: 6 разъёмов DIMM; До 1.5TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 1.5TB 3DS ECC RDIMM, DDR4-2933MT/s; 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-815TQC-605WB, CSE-LA15TQC-R504W. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.
Совместимость с программным обеспечением
Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.
Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X11SPW-TF | 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP | 6 разъёмов DIMM; До 1.5TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 1.5TB 3DS ECC RDIMM, DDR4-2933MT/s; 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов |
| X11SPW-CTF | 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP | 6 разъёмов DIMM; До 1.5TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 1.5TB 3DS ECC RDIMM, DDR4-2933MT/s; 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов |
| X11SSW-TF | Intel Celeron, Intel Pentium, Intel 7-го/6-го поколения Core i3 серии, Intel Xeon процессор E3-1200 v6/v5; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 80W TDP | 4 разъёма DIMM; 64GB небуферизованная ECC UDIMM, DDR4-2400MT/s; 2 LAN с Intel X540 10GBase-T Ethernet-контроллер; 2 RJ45 10GBase-T портов |
| X11SPM-TF | 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём LGA-3647 (разъём P) поддерживается, поддерживаемый TDP До 165W TDP | 6 разъёмов DIMM; До 1.5TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 1.5TB 3DS ECC RDIMM, DDR4-2933MT/s; 2 LAN с 10GBase-T с Intel X722 + X557; 2 RJ45 10GBase-T портов |
Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.
Установка и подключение
Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.
При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.
Обслуживание и хранение
Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.
Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата X11SPW-TF. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.
CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
Технические характеристики MBD-X11SPW-TF-O-WIO
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- 6 разъёмов DIMM; До 1.5TB 3DS ECC LRDIMM, DDR4-2933MT/s; До 1.5TB 3DS ECC RDIMM, DDR4-2933MT/s
- Ёмкость модулей DIMM
- LRDIMM: 32GB, 64GB, 128GB; RDIMM: 8GB, 16GB, 32GB, 64GB
- Количество разъёмов DIMM
- 6
- Тип и скорость памяти
- 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS)
Процессорная подсистема
- Поддерживаемые процессоры
- 2nd поколения Intel Xeon Scalable процессоры и Intel Xeon Scalable процессоры; 1 процессорный разъём P (LGA-3647) поддерживается, поддерживаемый TDP До 205W TDP
- Сокет процессора
- LGA-3647
- Тепловой пакет CPU
- До 205W
- Чипсет
- Intel C622
- Ядра и потоки
- До 28 ядер
- Количество процессорных разъёмов
- 1
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт(ы)
- Графический контроллер
- 1 ASPEED AST2500 BMC порт(ы)
- Порты USB
- 5 USB 2.0 порт(ы) (5 через внутреннюю колодку)
- Последовательные порты
- 1 COM; 1 COM
- Сетевые контроллеры
- 2 LAN с 10GBase-T с Intel X722 + X557
- Сетевые порты
- 2 RJ45 10GBase-T портов
- Слоты PCIe
- 1 PCIe 3.0 x8 (в физическом слоте x16),; 1 PCIe 3.0 x32 Left Райзер слот
Комплектация и совместимость
- Условия и ограничения
- BIOS версия 3.0a или новее is требуется до Поддержка 2-го поколения Intel Xeon Scalable Processors-SP BIOS версия 3.2 или новее is требуется до Поддержка 2nd поколения Intel Xeon Scalable процессоры (codenamed Cascade Lake-R)
Конструкция и условия эксплуатации
- Габариты
- 8" x 13" (20.32cm x 33.02cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 50°C (32°F - 122°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- Проприетарный WIO
Накопители
- SATA DOM
- 2 SATA DOM (Disk on Module) power разъём Поддержка
- Контроллер и порты SATA
- Intel C622 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт(ы)
- Разъёмы M.2
- Интерфейс M.2: PCIe 3.0 x4; SATA; Формат: 2280, 22110; Ключ: M-Key
Питание и охлаждение
- Вентиляторы и охлаждение
- 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов); Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева
- Дополнительные функции
- WOL; UID; RoHS; Управление включением после восстановления питания; Управление питанием ACPI
- Контроль напряжений
- VBAT, Поддержка утилиты мониторинга, Контроль напряжений CPU, HT, Разъём датчика вскрытия корпуса, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, 7-fan состояние
- Контроль температуры
- Защита CPU при перегреве; PECI
- Светодиодные индикаторы
- UID/удалённый UID LED; Индикатор состояния Suspend; Индикатор перегрева CPU/системы
- Управление питанием
- Настройка включения после восстановления питания, Управление питанием ACPI
Управление и безопасность
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- SuperDoctor 5, NMI, SUM, KVM с Выделенная LAN, SPM, Intel Node Manager, IPMI2.0, Watchdog
- Тип BIOS
- AMI UEFI
- Удалённое управление IPMI
- ASPEED AST2500
- Функции BIOS
- ACPI 6.0; Пробуждение по RTC; SMBIOS 3.0 или новее
