Артикул: MBD-X12SCQ-B

В наличии

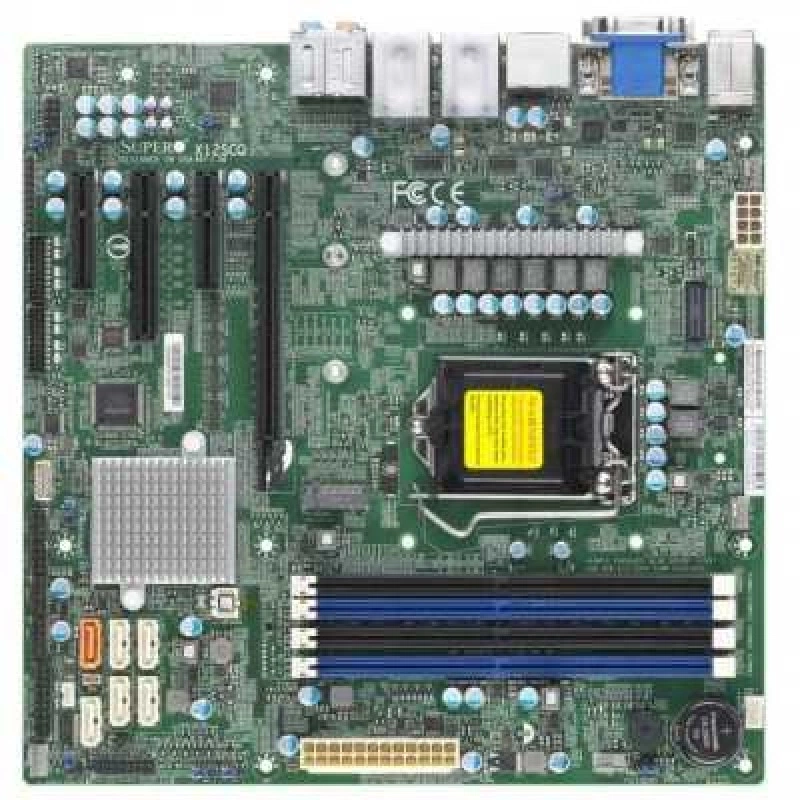

Материнская плата Supermicro MBD-⁠X12SCQ-⁠B

Цена последней отгрузки со склада:

45 926 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12SCQ-B

Материнская плата Supermicro MBD-X12SCQ-B предназначена для сборки и модернизации совместимых серверных и рабочих систем на платформе Intel. Модель выполнена в форм-факторе mATX и построена на чипсете Intel Q470E. Плата рассчитана на процессоры под сокет 1200, что позволяет использовать ее в конфигурациях, где важны совместимость с современными процессорными решениями и поддержка серверных сценариев размещения компонентов. Такой формат удобен для компактных систем, в которых требуется сочетание расширяемости и рационального использования внутреннего пространства корпуса.

Конфигурация платы включает четыре слота DDR4 DIMM для оперативной памяти, шесть разъемов SATA для подключения накопителей и один слот M.2 с поддержкой PCIe. Это дает возможность собрать систему с несколькими дисками, гибко распределить хранилище данных и использовать быстрый твердотельный накопитель в формате M.2. Модель относится к линейке Supermicro и подходит для задач, где требуется предсказуемая аппаратная платформа, удобное подключение накопителей и базовая инфраструктура для серверной сборки.

Плата под маркировкой MBD-X12SCQ-B может использоваться как основа для серверов начального и среднего уровня, а также для специализированных рабочих станций, если требуется совместимость с сокетом 1200 и набором интерфейсов, достаточным для организации хранения данных и установки модулей памяти DDR4. Компоновка платы ориентирована на практичную сборку системы без избыточных элементов, с акцентом на основные аппаратные возможности платформы.

Функциональные возможности

При проектировании сервера на X12SCQ сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM.
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s.
  • Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов.
  • SATA: Intel Q470 контроллер для 6 портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 PCIe 3.0 x4, RAID 0 & 1; Формат: 2242/2280; Ключ: M-Key.
  • PCIe: 2 PCIe 3.0 x4,; 1 PCIe 3.0 x16 (в физическом слоте x16),; 1 PCIe 3.0 x8.
  • USB: 6 USB 3.1 Gen2 порт(ы) (2 через внутреннюю колодку; 2 сзади type A; 2 сзади type C); 6 USB 2.0 порт(ы) (4 через внутреннюю колодку; 2 сзади).
  • Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); 4 вентиляторов с контролем оборотов.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X12SCQ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2933/2666/2400/2133 MT/s. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X12SCQ11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X12SCZ-QF11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X12STN-CIntel Celeron процессор 6305E; 1 процессорный разъём FCBGA-1449 поддерживается, поддерживаемый TDP До 15W TDP2 разъёма DIMM; До 64GB небуферизованная non-ECC SODIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I225-IT, 2.5G, TSN, промышленное исполнение; 2 RJ45 2.5 Gigabit Ethernet LAN порт
X12SCZ-FIntel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12SCQ. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00125-1N — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X12SCQ-B

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Тип и скорость памяти
2933/2666/2400/2133 MT/s

Процессорная подсистема

Поддерживаемые процессоры
11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 125W
Чипсет
Intel Q470E
Ядра и потоки
До 10 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 DVI - D порт(ы), 1 VGA порт(ы), 1 DP (DisplayPort) порт(ы), 1 HDMI порт(ы)
Графический контроллер
1 Intel HD Graphics порт(ы)
Звуковая подсистема
ALC 888S HD Audio
Порты USB
6 USB 3.1 Gen2 порт(ы) (2 через внутреннюю колодку; 2 сзади type A; 2 сзади type C); 6 USB 2.0 порт(ы) (4 через внутреннюю колодку; 2 сзади)
Последовательные порты
4 COM порт(ы) (4 колодка)
Сетевые контроллеры
1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов
Слоты PCIe
2 PCIe 3.0 x4,; 1 PCIe 3.0 x16 (в физическом слоте x16),; 1 PCIe 3.0 x8

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00125-1N
1 шт.; Стандартная заглушка I/O
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; 57.5 cm SATA плоский S-S PBF
Условия и ограничения
** X12SCQ does not Поддержка Intel 10th/11th поколения процессор 2M cache SKUs. These процессоры will not boot с latest BIOS версия.

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 60°C (32°F - 140°F)
Температура хранения
-40°C - 85°C (-40°F - 185°F)
Форм-фактор
Micro-ATX

Накопители

Контроллер и порты SATA
Intel Q470 контроллер для 6 портов; RAID 0,1,5,10; 6 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 PCIe 3.0 x4, RAID 0 & 1; Формат: 2242/2280; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); 4 вентиляторов с контролем оборотов
Дополнительные функции
RoHS; M.2 NGFF разъём; Контроль вскрытия корпуса; Разъём питания ATX; Управление питанием ACPI
Контроль напряжений
VBAT, 4 вентиляторов с контролем оборотов, 4 -fan состояние, 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V, +1.8V, +1.5V, +1.35V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве
Светодиодные индикаторы
Индикатор питания
Управление питанием
Разъём питания ATX

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM TPM 2.0 Встроенный
Программное обеспечение управления
Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), SuperServer Automation Assistant (SAA)
Тип BIOS
AMI UEFI
Функции BIOS
ACPI 6.1; SMBIOS 3.0 или новее; PCI FW 3.0; UEFI 2.7; Пробуждение по RTC

Отзывы о товаре

Зоя Попова07.03.2026

5/5

Плату поставили в компактный сервер на сокете 1200. Под нее ушло четыре планки DDR4 и несколько SATA накопителей, так что систему собрали без лишних переделок. Для такого формата это очень к месту.

Плюсы товара

Компактная плата с четырьмя слотами

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски совместимости нужно исключить при подборе процессора и памяти для этой платы?

Плата поддерживает сокет 1200 и чипсет Intel Q470E, а память размещается в 4 слотах DDR4 DIMM. Подбирайте процессор строго под сокет 1200 и модули DDR4 DIMM, иначе система не соберётся корректно.

Как ограничение по дисковой подсистеме проявится при установке максимального числа накопителей?

На плате 6 разъёмов SATA и 1 слот M.2 PCIe. При заполнении SATA важно не забыть про доступность M.2 для нужного типа SSD, чтобы не пришлось менять схему хранения из-за нехватки интерфейсов.

Что учесть при выборе между SATA-накопителями и M.2 PCIe для производительности системы хранения?

Плата даёт два пути подключения: до 6 SATA и отдельный M.2 с поддержкой PCIe. Если вы планируете ускорять системный диск, рациональнее выделить место под M.2, а SATA использовать для дополнительных объёмов.

Насколько ограничена расширяемость по дискам и памяти в компактном корпусе mATX?

Форм-фактор Micro-ATX задаёт общую компоновку, а по компонентам у вас фиксированы 4 DDR4 DIMM и 6 SATA + 1 M.2. При планировании модернизации заранее оцените, хватит ли слотов под будущий объём и рост числа дисков.

Какие условия нужно проверить, если хотите собрать компактный сервер и при этом использовать PCIe-накопитель в M.2?

Чтобы PCIe-накопитель в M.2 был корректно использован, он должен быть совместим с наличием слота M.2 PCIe на плате, а вся остальная конфигурация должна опираться на сокет 1200 и DDR4 DIMM в 4 слотах. Иначе придётся менять план сборки.

Аналогичные товары

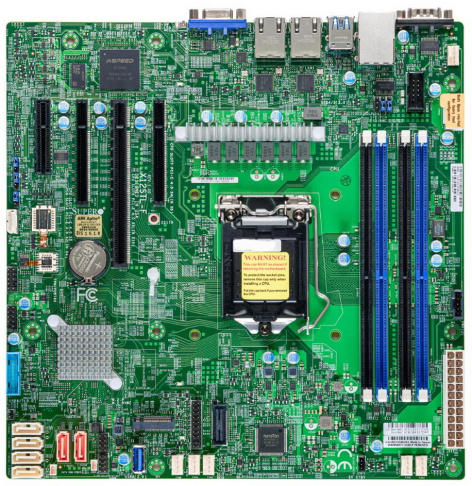

Supermicro MBD-X12STL-F-B материнская плата mATX
MBD-X12STL-F-B

Supermicro MBD-X12STL-F-B материнская плата mATX

от53 512 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата ATX Supermicro MBD-X12SAE-B для Intel LGA1200
MBD-X12SAE-B

Материнская плата ATX Supermicro MBD-X12SAE-B для Intel LGA1200

от49 637 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

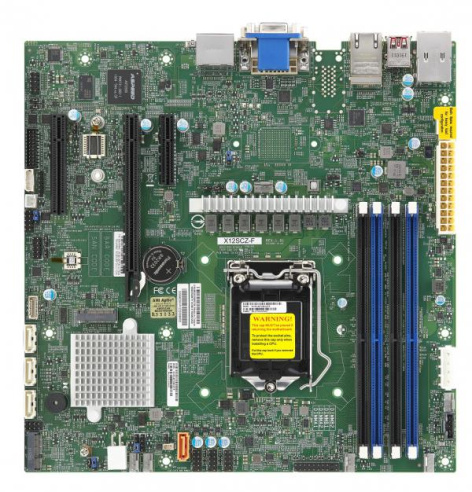

Материнская плата mATX Supermicro MBD-X12SCZ-F-O
