Артикул: MBD-X12SCZ-QF-B

Наличие уточняйте

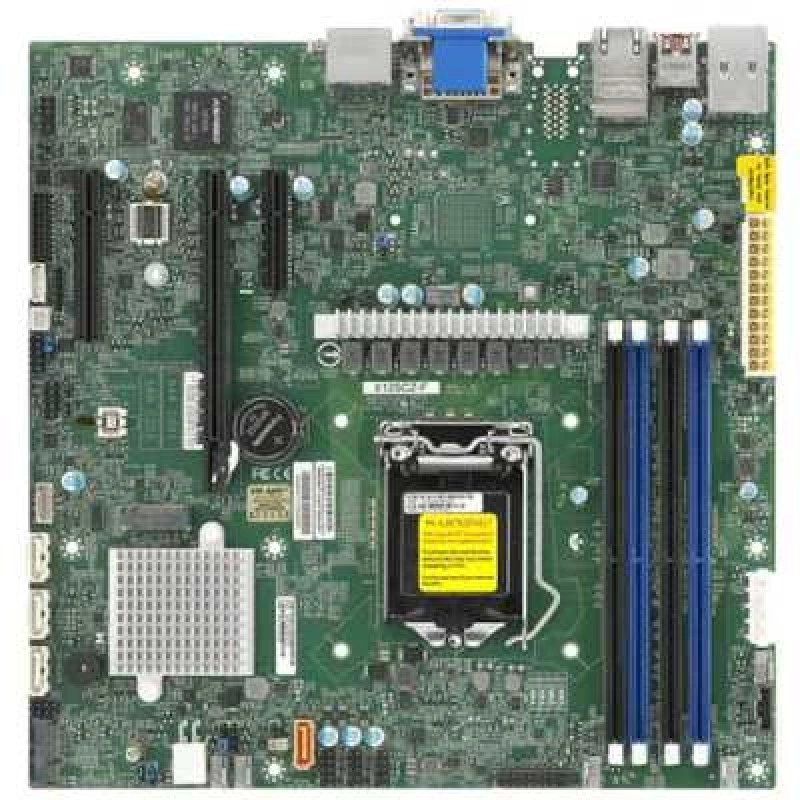

Supermicro MBD-⁠X12SCZ-⁠QF-⁠B материнская плата mATX

Цена последней отгрузки со склада:

41 400 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12SCZ-QF-B

Supermicro MBD-X12SCZ-QF-B - материнская плата формата mATX для серверных и рабочих конфигураций, построенная на чипсете Intel Q470 и рассчитанная на процессоры с сокетом LGA 1200. Модель подходит для систем, где требуется компактная плата с базовым набором интерфейсов и поддержкой серверно-ориентированных сценариев установки в совместимые корпуса и платформы. Форм-фактор mATX упрощает размещение в небольших и средних системных блоках, а набор характеристик делает плату практичной основой для сборки совместимой конфигурации на современной платформе Intel.

Плата оснащена четырьмя слотами DDR4 и четырьмя портами SATA 6 Гбит/с, что позволяет использовать ее как основу для системы с несколькими модулями памяти и подключением накопителей через SATA-интерфейс. В карточке сохранены основные параметры процессорной платформы, памяти и хранения данных, которые важны для подбора совместимой сборки и оценки возможностей платы в составе системы. Обозначение MBD-X12SCZ-QF-B относится к конкретной модификации материнской платы Supermicro.

Модель подходит для задач, где необходима компактная серверная или рабочая платформа с поддержкой LGA 1200, чипсета Intel Q470 и набором интерфейсов, достаточным для подключения накопителей и оперативной памяти DDR4. Такая конфигурация удобна для сборки офисных, серверных и специализированных систем, где важны предсказуемая совместимость и стандартный набор подключений.

Функциональные возможности

Функциональность X12SCZ-QF проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Для этой встроенной платформы модель CPU определяется исполнением самой платы. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2500 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM.
  • Тип и режимы памяти: 2933/2666/2400/2133 MT/s.
  • Сеть: 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов.
  • SATA: Intel Q470E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 SATA/PCIe 3.0 x4; 1 CNVi/PCIe 3.0 x1; Формат: 2280/22110, 2230; Ключ: M-Key, E-Key.
  • PCIe: 1 PCIe 3.0 x4,; 1 PCIe 3.0 x16,; 1 PCIe 3.0 x4 (в физическом слоте x8).
  • USB: 6 USB 2.0 порт(ы) (6 через внутреннюю колодку); 6 USB 3.2 Gen2 порт(ы) (4 сзади type A; 2 через внутреннюю колодку).
  • Управление: ASPEED AST2500 BMC.

Сценарии применения

Эта компоновка подходит для проектов, где интегрированная вычислительная часть позволяет сократить число отдельных компонентов. В качестве рабочих задач можно рассматривать хранение данных, сбор телеметрии или сетевую обработку. Условия окружающей среды и охлаждение включают в требования к готовому устройству.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X12SCZ-QF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 2933/2666/2400/2133 MT/s. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-813MFTQC-505CB, SC813MFTQC-R407CB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X12SCZ-QF11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X12SCZ-FIntel Xeon W-1200 процессоры, 11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X12SCA-FIntel Xeon W-1200 процессоры, 10th поколения Intel Core i9/Core i7/Core i5/Core i3 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MT/s; 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel Ethernet i225LM; 1 LAN с Intel PHY I219LM LAN-контроллер, для AMT/vPro; 1 RJ45; 1 RJ45; 1 RJ45
X12SCQ11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM; 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы проверяют охлаждение встроенного CPU и устанавливают DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X12SCZ-QF. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 2 шт., Заглушка I/O MCP-260-00093-0N — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L, MCP-260-00093-0N. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X12SCZ-QF-B

Оперативная память

Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MT/s; До 128GB небуферизованная non-ECC UDIMM, DDR4-2933MHz, в 4 разъёма DIMM
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Тип и скорость памяти
2933/2666/2400/2133 MT/s

Процессорная подсистема

Поддерживаемые процессоры
11th/10th поколения Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 125W TDP; A graphic integrated CPU is требуется до have Встроенный video from DVI и DP портов
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 125W
Чипсет
Intel Q470E
Ядра и потоки
До 10 ядер
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 DVI - D порт(ы), 1 VGA D-Sub разъём порт(ы), 2 DP++(Dual-Mode DisplayPort) порт(ы)
Графический контроллер
1 Intel HD Graphics порт(ы); 1 ASPEED AST2500 BMC порт(ы)
Звуковая подсистема
ALC 888S HD Audio
Порты USB
6 USB 2.0 порт(ы) (6 через внутреннюю колодку); 6 USB 3.2 Gen2 порт(ы) (4 сзади type A; 2 через внутреннюю колодку)
Последовательные порты
1 COM порт(ы) (1 колодка)
Сетевые контроллеры
1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Intel Ethernet-контроллер I210-AT
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов
Слоты PCIe
1 PCIe 3.0 x4,; 1 PCIe 3.0 x16,; 1 PCIe 3.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Заглушка I/O MCP-260-00093-0N
1 шт.; Стандартная заглушка I/O для X12SCZ с EMI Gasket
Комплект: Кабели интерфейсов CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Условия и ограничения
** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка. ** X12SCZ does not Поддержка Intel 10th/11th поколения процессор 2M cache SKUs. These процессоры will not boot с latest BIOS версия.

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 60°C (32°F - 140°F)
Температура хранения
-40°C - 85°C (-40°F - 185°F)
Форм-фактор
Micro-ATX

Накопители

SATA DOM
1 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel Q470E контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 4 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 SATA/PCIe 3.0 x4; 1 CNVi/PCIe 3.0 x1; Формат: 2280/22110, 2230; Ключ: M-Key, E-Key

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов; 5 вентиляторов с контролем оборотов; Две зоны охлаждения
Дополнительные функции
Cryptographically Signed Firmware; Secure Boot; Secure Firmware Updates; System Lockdown; поддержка pluggable modules, header-only on Материнская плата; UID, RoHS, M.2 NGFF разъём, Две зоны охлаждения, Разъём датчика вскрытия корпуса, Разъём питания ATX, Управление питанием ACPI, Разъём питания 8-pin 12 V DC, Питание 12 V DC или ATX
Контроль напряжений
VBAT, память, CPU, Разъём датчика вскрытия корпуса, 5 -fan состояние, 1.2V (VDIMM), 1.05 (PCH), +5V дежурное питание, +5V, +3.3V, +12V
Контроль температуры
Управление температурным режимом для 5 разъёмы вентиляторов
Светодиодные индикаторы
Индикатор питания; Индикатор активности BMC/IPMI; UID/удалённый UID
Управление питанием
Управление питанием ACPI, Разъём питания ATX, +12V Вход питания DC

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Подключение TPM
1 TPM TPM 2.0 Встроенный
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
AMI UEFI
Удалённое управление IPMI
ASPEED AST2500 BMC
Функции BIOS
ACPI 6.1; SMBIOS 3.1; PCI FW 3.0; UEFI 2.6; Пробуждение по RTC

Отзывы о товаре

Дмитрий Малышев18.05.2025

5/5

Ставили плату в компактный корпус под рабочий сервер. Формат mATX помог без лишней возни разместить ее на месте старой, а после запуска память и накопители определились сразу. Для нашей сборки это оказался спокойный и понятный вариант.

Плюсы товара

Плата встала на место старой

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ключевые параметры материнской платы нужно проверить, чтобы она заработала с нужным серверным процессором?

Проверьте сокет и платформу: у платы указан Socket LGA 1200 и чипсет Intel Q470. Если процессор рассчитан на другой сокет или не поддерживается этой платформой, сборка не взлетит.

Сколько модулей DDR4 можно установить и как это повлияет на подбор конфигурации оперативной памяти?

На плате 4 слота DDR4. Это определяет, сколько модулей можно разместить в системе и как вы будете набирать нужный общий объем памяти под задачу.

Как организовать подключение накопителей, если вы планируете хранение только через SATA?

Плата имеет 4 порта SATA 6 Гбит/с, значит для SATA-накопителей доступно до четырех одновременных подключений. Под задачи массива/RAID это важно заранее учесть при конфигурации.

Какие риски возникают при выборе корпуса и шасси, если требуется компактное размещение?

Форм-фактор платы указан как Micro-ATX (mATX). При подборе корпуса/шасси убедитесь, что в нем предусмотрена поддержка такой платы, иначе могут возникнуть проблемы с установкой и разводкой.

Где может появиться узкое место по интерфейсам хранения, если нагрузка на диски будет высокой?

Если система будет активно работать с несколькими SATA-накопителями, то вы упретесь в ограничение по количеству и скорости SATA-портов: на плате 4 x SATA 6 Гбит/с. Для больших потоков данных может потребоваться иная схема накопителей.
