Артикул: MBD-X12STH-F-O

Наличие уточняйте

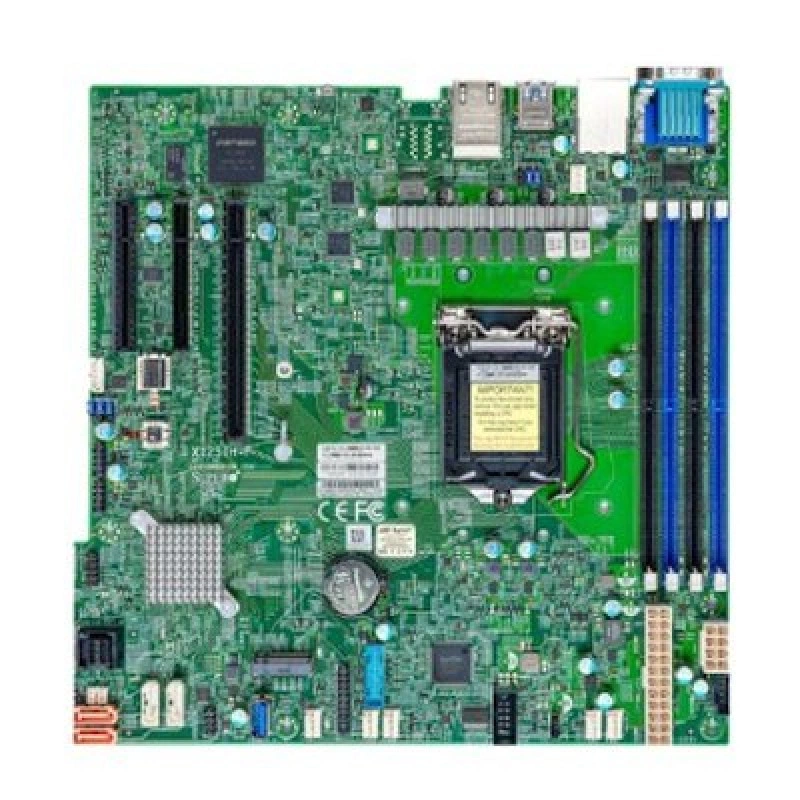

Supermicro MBD-⁠X12STH-⁠F-⁠O материнская плата

Цена последней отгрузки со склада:

50 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X12STH-F-O

Материнская плата Supermicro MBD-X12STH-F-O предназначена для построения серверных и рабочих систем на платформе Intel с сокетом LGA 1200 и чипсетом Intel C256. Форм-фактор mATX делает плату удобной для компактных корпусов и серверных шасси, где требуется совместить относительно небольшие размеры с набором интерфейсов для накопителей и модулей памяти. Модель рассчитана на использование с совместимыми процессорами под сокет 1200 и подходит для сборки систем, в которых важны баланс между плотностью размещения компонентов и функциональностью платформы.

Плата оснащена четырьмя слотами DDR4 DIMM, что позволяет собрать конфигурацию оперативной памяти под конкретные задачи системы. Для подключения накопителей предусмотрено восемь портов SATA 6 Гбит/с и один разъем M.2 PCIe, поэтому платформа подходит для систем с несколькими дисками и отдельным высокоскоростным твердотельным модулем. Такая компоновка удобна для серверных ролей, хранилищ начального и среднего уровня, а также для рабочих станций, где требуется несколько вариантов организации дисковой подсистемы.

Материнская плата используется как основа совместимой сборки и задает ключевые параметры платформы: тип процессорного сокета, объемы и поколение памяти, количество SATA-подключений и наличие M.2-слота. Производственный код MBD-X12STH-F-O сохраняется как основной артикул модели. Русскоязычное название отражает тип товара и бренд Supermicro, а структура карточки подходит для использования в каталоге серверных комплектующих.

Функциональные возможности

Функциональность X12STH-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2600 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: 10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP.
  • Форм-фактор и габариты: Micro-ATX; 9.6" x 9.6" (24.38cm x 24.38cm).
  • Оперативная память: 4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s.
  • Тип и режимы памяти: 3200/2933/2666 MT/s SDRAM.
  • Сеть: 2 LAN с Intel Ethernet-контроллер I210; 2 RJ45.
  • SATA: Intel C256 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key.
  • PCIe: 1 PCIe 3.0 x4 (в физическом слоте x8),; 1 PCIe 4.0 x16,; 1 PCIe 4.0 x4 (в физическом слоте x8).
  • Управление: ASPEED AST2600 BMC.
  • Охлаждение: 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; 6 вентиляторов с контролем оборотов; Светодиодная индикация перегрева.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X12STH-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 3200/2933/2666 MT/s SDRAM. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-813MFTQC-505CB, CSE-813MF2TQC-505CB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X12STH-F10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I210; 2 RJ45
X12STW-F10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45
X12STL-F10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s; 2 LAN с 1GbE с Intel I210; 2 1GbE LAN портов
X12STE-FIntel Pentium, Intel Xeon E-2300 процессор; 1 процессорный разъём H5 (LGA-1200) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 128GB небуферизованная ECC/non-ECC UDIMM, DDR4-3200MT/s; До 128GB ECC/non-ECC небуферизованная VLP DIMM, DDR4-3200MHz, в 4 разъёма DIMM.; 1 LAN с ASPEED AST2600 BMC

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 50°C (32°F - 122°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X12STH-F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 4 шт., Заглушка I/O MCP-260-00164-0N — 1 шт., Краткое руководство QRG MNL-2367-QRG — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L, MCP-260-00164-0N. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X12STH-F-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
4 разъёма DIMM; До 128GB небуферизованная ECC UDIMM, DDR4-3200MT/s
Ёмкость модулей DIMM
4GB, 8GB, 16GB, 32GB
Количество разъёмов DIMM
4
Тип и скорость памяти
3200/2933/2666 MT/s SDRAM

Процессорная подсистема

Поддерживаемые процессоры
10th поколения Intel Pentium процессор, Intel Xeon E-2300 процессор; 1 процессорный разъём LGA-1200 (разъём H5) поддерживается, поддерживаемый TDP До 95W TDP
Сокет процессора
LGA-1200
Тепловой пакет CPU
До 95W
Чипсет
Intel C256
Ядра и потоки
До 8 ядер, 16 потоков
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 ASPEED AST2600 BMC порт(ы)
Последовательные порты
1 COM; 1 COM
Сетевые контроллеры
2 LAN с Intel Ethernet-контроллер I210
Сетевые порты
2 RJ45
Слоты PCIe
1 PCIe 3.0 x4 (в физическом слоте x8),; 1 PCIe 4.0 x16,; 1 PCIe 4.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Заглушка I/O MCP-260-00164-0N
1 шт.; Стандартная заглушка I/O для X12STH-F с EMI Gasket
Комплект: Кабели интерфейсов CBL-0044L
4 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Краткое руководство QRG MNL-2367-QRG
1 шт.; Краткое руководство по плате

Конструкция и условия эксплуатации

Габариты
9.6" x 9.6" (24.38cm x 24.38cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
0°C - 50°C (32°F - 122°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Micro-ATX

Накопители

SATA DOM
2 SATA DOM (Disk on Module) power разъём Поддержка
Контроллер и порты SATA
Intel C256 контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 8 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: 1 PCIe 3.0 x4; Формат: 2280/22110; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Регулировка оборотов вентиляторов; 6 вентиляторов с контролем оборотов; Светодиодная индикация перегрева
Дополнительные функции
WOL, UID, Поддержка Node Manager, M.2 NGFF разъём, Две зоны охлаждения, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Разъём датчика вскрытия корпуса, Контроль вскрытия корпуса, Управление питанием ACPI
Контроль напряжений
VBAT, Системное управление, Поддержка утилиты мониторинга, Контроль напряжений CPU, Напряжение чипсета, Разъём датчика вскрытия корпуса, 6 -fan состояние, +5V дежурное питание, +5V, +3.3V, +12V, Напряжения памяти
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
UID/удалённый UID LED; Индикатор перегрева CPU/системы
Управление питанием
Настройка включения после восстановления питания, Управление питанием ACPI

Управление и безопасность

Аппаратная безопасность
Trusted Platform Module (TPM) 2.0
Программное обеспечение управления
SuperCloud Composer (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA), Плагины для стороннего ПО, IPMI Utilities; IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка
Тип BIOS
SPI Flash BIOS
Удалённое управление IPMI
ASPEED AST2600 BMC
Функции BIOS
ACPI 6.0; SMBIOS 2.7; Plug and Play (PnP); Пробуждение по RTC; UEFI 2.7; Поддержка USB-клавиатуры; PCI 3.0

Отзывы о товаре

Платон Соловьев01.08.2025

5/5

Меняли плату в уже собранном сервере, и с этой моделью все прошло спокойно. Четыре слота под DDR4 и восемь SATA портов пригодились, ничего лишнего не докупали. После запуска система поднялась, а дальше уже просто проверили рабочие узлы.

Плюсы товара

Хватило слотов и SATA

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие требования к процессору нужно проверить, чтобы плата корректно заработала в серверной сборке?

Плата рассчитана на сокет LGA 1200. Перед установкой проверьте, что выбранный процессор поддерживает этот сокет, иначе система не соберется.

Какие ограничения по памяти важно учитывать, чтобы не получить неправильную конфигурацию после сборки?

У платы 4 слота DDR4 DIMM. При планировании конфигурации учитывайте количество модулей и то, что используется DDR4, а не другой тип памяти.

Хватит ли на вашей дисковой схеме 8 SATA портов и одного M.2, или есть риск «неподключаемых» накопителей?

На плате предусмотрено 8 SATA 6 Гбит/с и 1 M.2 PCIe. Если ваши накопители требуют другого интерфейса/формата или SATA-подключений нужно больше, потребуется пересмотр дисковой архитектуры.

На что обратить внимание при выборе дисковой подсистемы, чтобы узкие места не возникли из-за смешения SATA и M.2?

Когда в системе одновременно много SATA и один M.2 PCIe, общий сценарий нагрузки может упереться в возможности платформы по подключению и балансировке. Для критичных нагрузок заранее проверьте, какие типы дисков вы планируете подключить и как это распределяется между SATA и M.2.

Какие риски совместимости появляются, если поставить плату в не предназначенный корпус/шасси по форм-фактору?

Форм-фактор платы — mATX. Если шасси рассчитано только на другой размер материнской платы или не подходит по посадочным местам, возможны проблемы с установкой и корректным монтажом.
